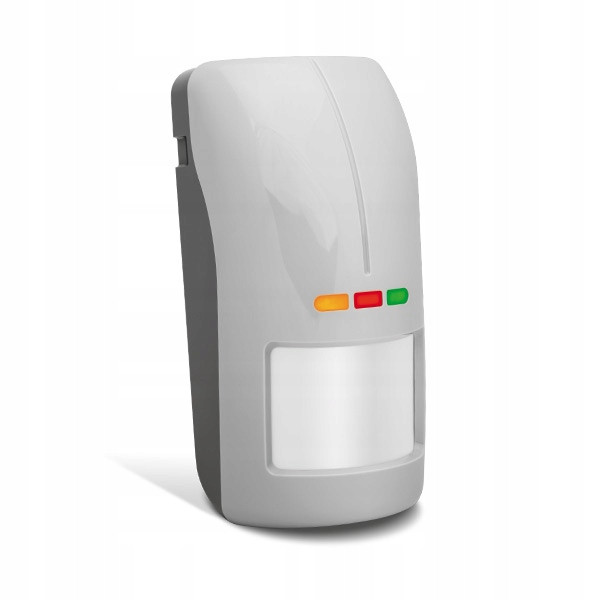

OPAL GY

Zewnętrzna dualna czujka ruchu PIR+MW (bez uchwytu)

OPAL to zewnętrzna dualna czujka ruchu, która doskonale nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Czujka OPAL została wyposażona w technologie PIR i MW, a także w funkcję antymaskingu realizowaną przez tor mikrofalowy. Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie oferuje poprawną pracę w szerokim zakresie temperatur: od -40°C do +55°C, a zmiany temperatury otoczenia są automatycznie kompensowane.

Czujka OPAL charakteryzuje się kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.

Wyjątkowa jest także obudowa urządzenia, do produkcji której wykorzystano technologię wtrysku dwukomponentowego. Dzięki temu powstała bryzgoszczelna konstrukcja o klasie szczelności IP54, zapewniająca elektronice OPAL ochronę przed szkodliwymi zjawiskami atmosferycznymi. Obudowa czujki cechuje się także dużą wytrzymałością mechaniczną i odpornością na promieniowanie UV. Aby dodatkowo zabezpieczyć urządzenie przed opadami atmosferycznymi i zanieczyszczeniami, możliwy jest montaż na obudowie daszka ochronnego HOOD C (białego) lub HOOD C GY (szarego).

Konstrukcja czujki OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli czujka ma być odchylona w pionie lub w poziomie, należy zastosować specjalne uchwyty - kątowe lub kulowe - z zestawów: BRACKET E oraz BRACKET C (białego) lub BRACKET C GY (szarego).

Aby zwiększyć dystans czujki od ściany, nawet o kilkanaście centymetrów, konieczne jest wykorzystanie uchwytu BRACKET E.

Czujka OPAL dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL) i szarej (OPAL GY).

• dwa tory detekcji: PIR i mikrofalowy


• funkcja antymaskingu realizowana przez tor mikrofalowy


• konfiguracja czułości torów detekcji przy pomocy przycisków na PCB


• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54


• ochrona sabotażowa przed otwarciem i oderwaniem


• cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C


• możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)


• wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji


• ochrona obszaru pod czujką


• opcja niewykrywania małych zwierząt (do 20 kg)


• niski pobór prądu


• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem:

  dedykowanych uchwytów z zestawu BRACKET C




  uchwyt kątowy: kąt stały 45°




  uchwyt kulowy: zakres do 60° w pionie i do 90° w poziomie




  uchwytu dystansowego BRACKET E:




  BRACKET E-1 (GY) – korpus do mocowania wkładki BRACKET E-2B




  BRACKET E-2B (GY) – wkładka do mocowania czujek zewnętrznych serii OPAL




  BRACKET E-3 (GY) – dystans (wysokości 30 mm)




  BRACKET E-4 (GY) – podstawa (wysokości 20 mm)




  BRACKET E-5 (GY) – uchwyt kulowy do czujek zewnętrznych serii OPAL: zakres 60° w pionie




  i do 90° w poziomie




  BRACKET E-6 – czujnik sabotażowy (1 przełącznik NO/NC, długość przewodów 50 cm)




Napięcie zasilania (±15%): 12 V DC

Wykrywalna prędkość ruchu: 0,3...3 m/s

Zakres temperatur pracy: -40...+55 °C

Zalecana wysokość montażu: 2,4 m

Pobór prądu w stanie gotowości: 12 mA

Maksymalny pobór prądu: 20 mA

Maksymalna wilgotność: 93±3%

Wymiary: 65 x 138 x 58 mm

Klasa środowiskowa wg EN50130-5: IIIa

Czas sygnalizacji alarmu: 2 s

Spełniane normy: EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5

Częstotliwość mikrofali: 24 GHz

Stopień zabezpieczenia wg EN50131-2-4: Grade 2

Czas rozruchu: 40 s

Stopień ochrony IP: IP54

Masa czujki (bez uchwytu): 174 g

Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC

Wyjścia sabotażowe (NC): 100 mA / 30 V DC

Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC

Rezystancja zestyku przekaźnika (wyjście alarmowe): 34 Ω

Rezystancja zestyku przekaźnika (wyjście antymaskingu): 34 Ω
