/ Makita wirnik do młota udarowego HM1111C

•
  Producent: Makita



• Kod producenta: 517858-5


• Pozycja na schemacie: 77 - HM1111C

Zastosowanie:

Młot udarowy

• HM1101C


• HM1111C

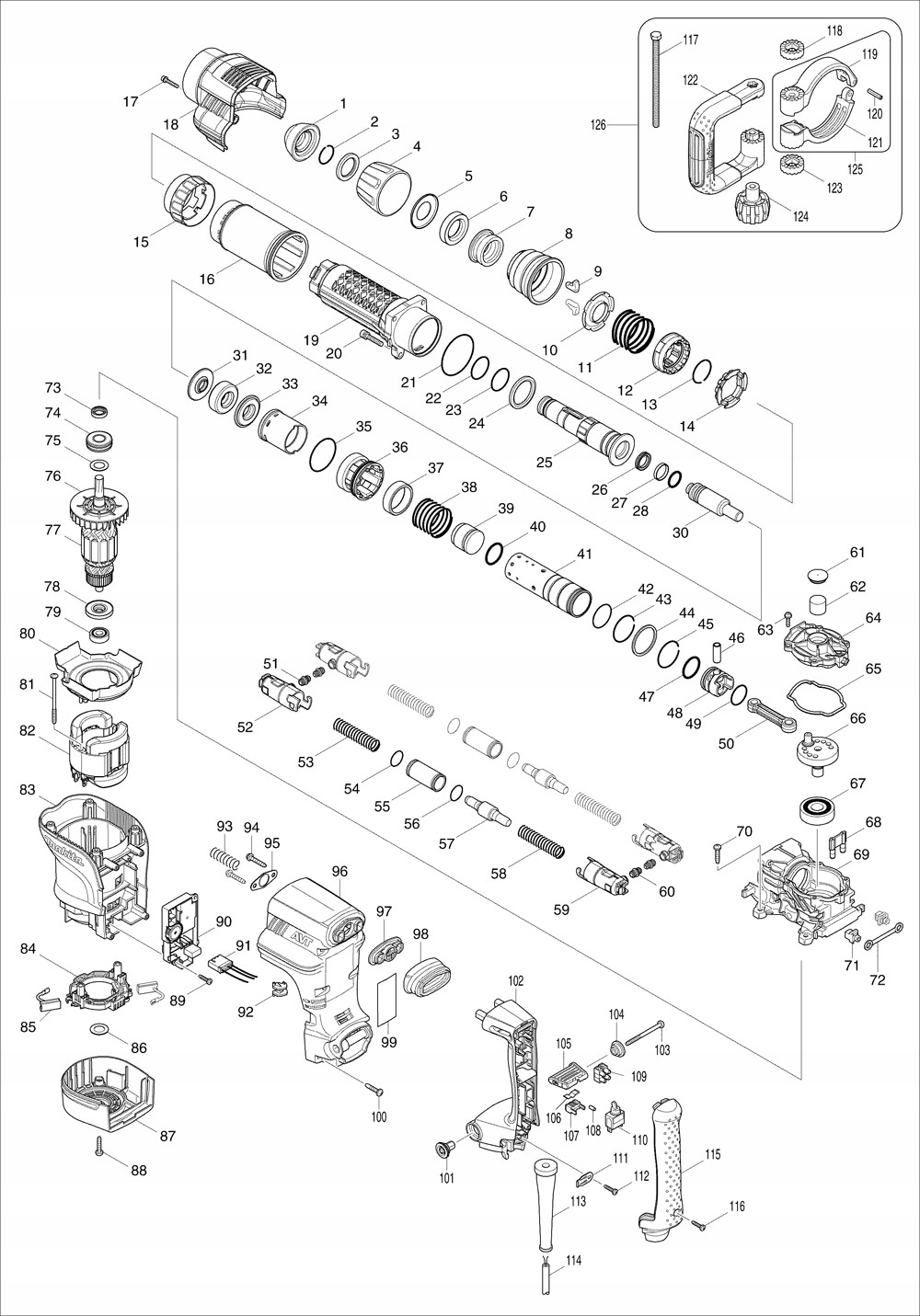

Spis części do HM1111C

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 286285-4 TOOL HOLDER CAP ; 1

002 ; 233948-3 Sprężyna pierścieniowa 25 ; 1

003 ; 257308-5 Pierścień 28 ; 1

004 ; 450064-8 Osłona uchwytu wiertła ; 1

005 ; 346247-5 Podkładka 28 ; 1

006 ; 262161-6 Pierścień gumowy 28 ; 1

007 ; 324752-2 Pierścień uchwytu wiertarskiego ; 1

008 ; 451836-4 Osłona zwalniająca ; 1

009 ; 310178-4 TOOL RETAINER ; 2

010 ; 345804-6 SPRING GUIDE ; 1

011 ; 234180-2 Sprężyna dociskowa 47 ; 1

012 ; 313193-7 Pierścień regulujący ; 1

013 ; 233982-3 Sprężyna pierścieniowa 33 ; 1

014 ; 325904-8 Pierścień zamykający ; 1

015 ; 451842-9 Pokrywa pierścienia regulacyjnego ; 1

016 ; 451835-6 Pokrywa bębna ; 1

017 ; 922148-7 Śruba imbusowa M4X25 WR ; 1

018 ; 451845-3 Pokrywa osłony skrzyni korbowej ; 1

019 ; 140411-8 Bęben kpl. ; 1

020 ; 922353-6 Śruba imbusowa M6X30 WR ; 4

021 ; 213654-6 O-ring 60 ; 1

022 ; 213492-6 O-ring 32 ; 1

023 ; 213492-6 O-ring 32 ; 1

024 ; 262135-7 Pierścień gumowy 36 ; 1

025 ; 325901-4 TOOL HOLDER ; 1

026 ; 213281-9 X-ring 18 ; 1

027 ; 213392-0 Pierścień z żywicy fluorowęglowej 25 ; 1

028 ; 213317-4 O-ring 20 ; 1

030 ; 325902-2 Uchwyt ; 1

031 ; 325903-0 Tuleja pasowana 19 ; 1

032 ; 422053-3 Pierścień gumowy 20 ; 1

033 ; 325903-0 Tuleja pasowana 19 ; 1

034 ; 412096-3 Tuleja ślizgowa ; 1

035 ; 213606-7 O-ring 48 ; 1

036 ; 318604-7 CYLINDER GUIDE ; 1

037 ; 313194-5 Pierścień 39 ; 1

038 ; 234178-9 Sprężyna dociskowa 40 ; 1

039 ; 325905-6 Element udarowy ; 1

040 ; 213536-2 O-ring 27 ; 1

041 ; 331892-9 Cylinder 35 ; 1

042 ; 213458-6 O-ring 34 ; 1

043 ; 233981-5 Sprężyna pierścieniowa 38 ; 1

044 ; 267423-7 Podkładka 40 ; 1

045 ; 233981-5 Sprężyna pierścieniowa 38 ; 1

046 ; 331911-1 PIPE 10 ; 1

047 ; 213536-2 O-ring 27 ; 1

048 ; 451833-0 Tłok ; 1

049 ; 213415-4 O-ring 28 ; 1

050 ; 451834-8 Korbowód ; 1

051 ; 422054-1 RUBBER PIPE ; 2

052 ; 451843-7 FRONT PIPE HOLDER ; 2

053 ; 234179-7 Sprężyna dociskowa 14 ; 2

054 ; 213961-7 O-ring 22 ; 2

055 ; 331893-7 PIPE 20 ; 2

056 ; 213961-7 O-ring 22 ; 2

057 ; 325906-4 Tulejka ; 2

058 ; 234179-7 Sprężyna dociskowa 14 ; 2

059 ; 451844-5 REAR PIPE HOLDER ; 2

060 ; 422054-1 RUBBER PIPE ; 2

061 ; 424311-3 FILTER CAP ; 1

062 ; 443127-7 FILTER ; 1

063 ; 911133-5 Wkręt z łbem stożkowym ściętym M4X18 WR ; 5

064 ; 451838-0 CRANK CAP ; 1

065 ; 424312-1 Pierścień uszczelniający ; 1

066 ; 325899-5 CRANK SHAFT ; 1

067 ; 211279-0 BALL BEARING 6303LLU ; 1

068 ; 451848-7 AIR PIPE ; 1

069 ; 140407-9 Komplet osłony skrzyni korbowej ; 1

070 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 4

071 ; 419008-7 FIX GUIDE ; 2

072 ; 423345-3 Płytka amortyzująca ; 1

073 ; 213133-4 Uszczelka olejowa 12 ; 1

074 ; 211295-2 BALL BEARING 6202LLU ; 1

075 ; 267215-4 Podkładka 15 ; 1

076 ; 241908-1 Wentylator 80 ; 1

077 ; 517858-5 Wirnik silnika elektrycznego kpl. 220-240V ; 1

078 ; 681642-5 Podkładka izolacyjna ; 1

079 ; 210059-1 BALL BEARING 6000DDW ; 1

080 ; 451837-2 Płytka progu kierującego ; 1

081 ; 266568-8 Wkręt samogwintujący z grubym łbem 5X80 ; 2

082 ; 623418-4 Stojan 220-240V ; 1

083 ; 451840-3 Obudowa silnika ; 1

084 ; 638700-8 Uchwyt szczotek węglowych ; 1

085-1 ; 195844-2 Szczotki węglowe ; 1

086 ; 267215-4 Podkładka 15 ; 1

087 ; 451839-8 Tylna pokrywa ; 1

088 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 2

089-1 ; 266300-0 Wkręt samogwintujący z grubym łbem 4X18 ; 2

090 ; 631968-5 Sterownik ; 1

091 ; 638718-9 Moduł przewodu ; 1

092 ; 450240-4 Soczewka ; 1

093 ; 233434-4 Sprężyna dociskowa 11 ; 1

094 ; 266173-1 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30 ; 2

095 ; 346246-7 Płyta ; 1

096 ; 451846-1 Podstawa rękojeści ; 1

097 ; 419783-5 DUST COVER SUPPORT ; 1

098 ; 424001-8 Osłona przeciwpyłowa ; 1

099-1 ; 858S20-0 HM1111C NAME PLATE ; 1

100 ; 266041-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25 ; 6

101 ; 451431-0 HANDLE RETAINER ; 1

102 ; 140409-5 Rękojeść kpl. ; 1

C10 ; 423379-6 SPONGE SHEET ; 1

103 ; 266029-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X65 ; 1

104 ; 450352-3 Tuleja pasowana 6 ; 1

105 ; 450896-3 Dźwignia przesuwna ; 1

106 ; 232209-8 Sprężyna płytkowa ; 1

107 ; 450891-3 Blokada dźwigni ; 1

108 ; 263027-3 Sztyft gumowy 4 ; 1

109 ; 654531-7 Blok terminalu ; 1

110-1 ; 651418-4 Przełącznik ST115A-40 ; 1

111 ; 687169-3 STRAIN RELIEF ; 1

112 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1

113 ; 682560-0 CORD GUARD 10 ; 1

114 ; 695123-3 Kabel zasilający 1.5-2-4.0 ; 1

115 ; 451841-1 Osłona uchwytu ; 1

116 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1

117 ; 265439-6 Śruba z łbem sześciokątnym M8X150 ; 1

118 ; 417002-3 Krzywka uchwytu bocznego ; 1

119 ; 317282-0 Podstawa uchwytu bocznej 68A ; 1

120 ; 951166-8 Kołek sprężynujący 5-24 ; 1

121 ; 317283-8 Podstawa uchwytu bocznej 68B ; 1

122 ; 417003-1 Uchwyt boczny ; 1

123 ; 417002-3 Krzywka uchwytu bocznego ; 1

124 ; 252640-2 WING NUT M8 ; 1

125 ; 151769-0 Komplet rękojeści bocznej 68 ; 1

126 ; 134890-0 Uchwyt boczny kpl. 68 ; 1

A01-1 ; D-34176 BULL POINT FOR SDS-MAX 300 ; 1

A02-1 ; 198993-4 Smar ; 1

A03 ; 443122-7 Szmatka ; 1

A04-1 ; 140562-7 PLASTIC CASE COMPLETE ; 1

C10 ; 162271-8 Zatrzask ; 2

C20 ; 325637-5 SHAFT ; 1

C30 ; 450990-1 Rękojeść ; 1

C40 ; 837160-3 Gąbka 40-65 ; 1

A05 ; 819925-5 Etykieta obudowy z tworzywa sztucznego HM1111C ; 2

B01 ; 195260-8 HAMMER SERVICE KIT ; 1

C10 ; 181490-7 Smar 30CC ; 1

E03-1 ; 801092-0 SOUND 101DB LABEL ; 1

F03-1 ; 199143-4 DUST EXTRACTOR ATT SET(EU) ; 1

F04-1 ; 199143-4 DUST EXTRACTOR ATT SET(EU) ; 1

F06-1 ; 199144-2 DUST EXTRACTOR ATT SET(EU) ; 1

C10 ; 417765-1 Końcówka węża 22 ; 1

C20 ; 417766-9 Końcówka węża 38 ; 1

C30 ; 415021-3 HOSE JOINT ; 1

F07-1 ; 199144-2 DUST EXTRACTOR ATT SET(EU) ; 1

C10 ; 417765-1 Końcówka węża 22 ; 1

C20 ; 417766-9 Końcówka węża 38 ; 1

C30 ; 415021-3 HOSE JOINT ; 1
