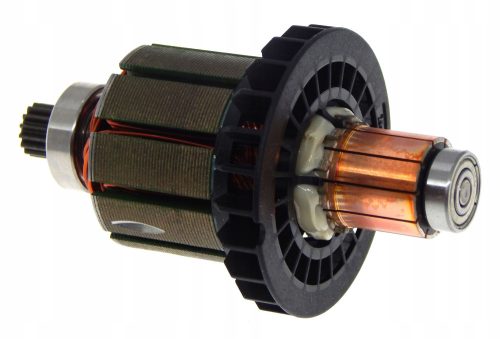

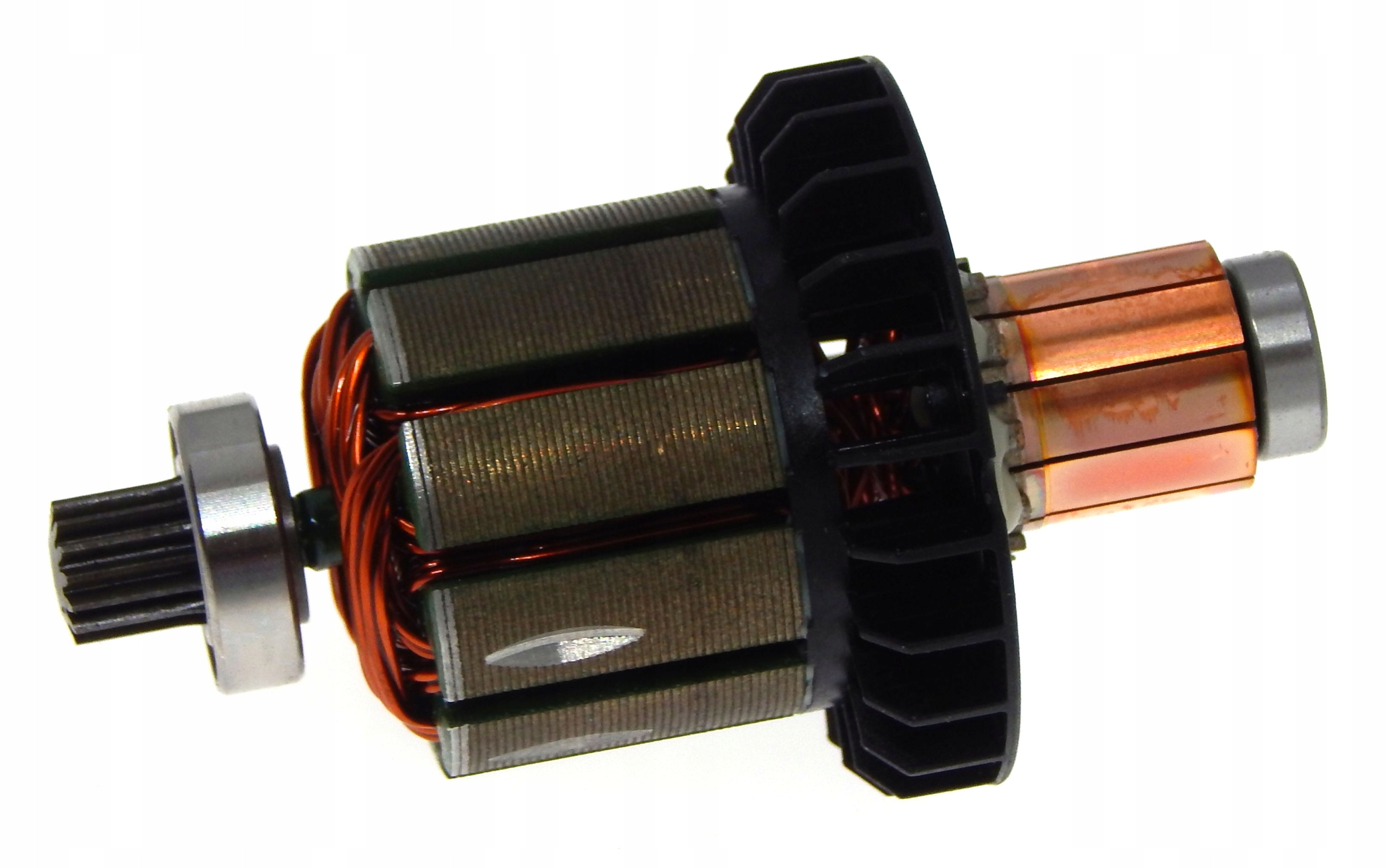

* Makita wirnik do akumulatorowej wiertarko-wkrętarki DDF482D

nowy oryginalny

( ARMATURE / CORDLESS DRIVER DRILL / wkrętarka )

•
  Producent: Makita



•
  Kod producenta: 619380-9 / 619583-5


•
  Pozycja na schemacie: nr 11 - DDF482

Zastosowanie - akumulatorowa wiertarko-wkrętarka :

• DDF482


• DHP482

Lista części do DDF482

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 851E35-2  Tabliczka znamionowa DDF482; 1

002B; 183B65-0  Obudowa kpl.; 1

002C; 183B65-0  Obudowa kpl.; 1

002D; 183B65-0  Obudowa kpl.; 1

002E; 183G75-7  Obudowa kpl.; 1

C10; 263005-3  Sztyft gumowy 6; 2

003-1; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16; 9

004; 123442-2  Dźwignia; 1

C10; 233438-6  Sprężyna dociskowa 4; 2

005; 419041-9  Dźwignia; 1

006; 632F27-4  Włącznik; 1

C10; 620444-4  Obwód led; 1

C20; 688172-7  LINE FILTER; 1

007; 251468-5  Wkręt z łbem stożkowym płaskim z rowkiem M6X22; 1

008; 766027-7  Uchwyt wiertarski samozaciskowy 13; 1

009-2; 127511-1  GEAR ASSEMBLY; 1

010E; 632J70-7  Jarzmo; 1

010-1B; 632J70-7  Jarzmo; 1

010-1C; 632J70-7  Jarzmo; 1

010-1D; 632J70-7  Jarzmo; 1

011-1; 619583-5  ARMATURE; 1

012; 632F21-6  Uchwyt szczotek węglowych; 1

C10; 688172-7  LINE FILTER; 1

013; 194427-5  Szczotki węglowe; 1

014B; 456099-7  Tylna pokrywa; 1

014C; 456099-7  Tylna pokrywa; 1

014D; 456099-7  Tylna pokrywa; 1

014E; 457927-9  Tylna pokrywa; 1

015-1; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16; 2

016-1B; 652066-2  Wkręt z łbem stożkowym ściętym M3X9 W; 1

016-1C; 652066-2  Wkręt z łbem stożkowym ściętym M3X9 W; 1

016-1D; 652066-2  Wkręt z łbem stożkowym ściętym M3X9 W; 1

016-1E; 652066-2  Wkręt z łbem stożkowym ściętym M3X9 W; 1

017-1; 689262-9  HEAT SINK; 1

018; 232182-2  Sprężyna płytkowa; 1

019; 644808-8  Zacisk; 1

022B; 183B65-0  Obudowa kpl.; 1

022C; 183B65-0  Obudowa kpl.; 1

022D; 183B65-0  Obudowa kpl.; 1

022E; 183G75-7  Obudowa kpl.; 1

C10; 263005-3  Sztyft gumowy 6; 2

A01; 251314-2  Wkręt z łbem grzybkowym M4X12; 1

A02; 346317-0  Hak; 1

A03; 784637-8  +- BIT 2-45; 1

A04C; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A04D; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A04E; 141331-9  Komplet obudowy z tworzywa sztucznego; 1

C10; 324667-3  SHAFT; 1

C20; 417724-5  Zatrzask; 2

C30; 419216-0  Rękojeść; 1

C40; 450830-3  Pokrywa obudowy z tworzywa sztucznego; 1

C50; 451028-5  Płyta; 5

A05C; 450128-8  Pokrywa akumulatora; 1

A05D; 450128-8  Pokrywa akumulatora; 1

A05E; 450128-8  Pokrywa akumulatora; 1

A06C; ***DC18RC  DC18RC FAST CHARGER; 1

A06D; ***DC18RC  DC18RC FAST CHARGER; 1

A06E; ***DC18RC  DC18RC FAST CHARGER; 1

A07-1C; 197265-4  Akumulator kpl. BL1840B; 2

A07-1D; 197600-6  Akumulator kpl. BL1830B; 2

A07-2E; 197600-6  Akumulator kpl. BL1830B; 2

A08C; 837916-4  Wewnętrzna wkładka; 1

A08D; 837916-4  Wewnętrzna wkładka; 1

A08-1E; 816F07-0  Etykieta obudowy z tworzywa sztucznego DDF482RFEB; 1

A09-1C; 816F10-1  Etykieta DDF482RMJ; 1

A09-1D; 816F15-1  Etykieta DDF482RFJ; 1

A10-1C; 816F11-9  Etykieta obudowy z tworzywa sztucznego DDF482RMJ; 2

A10-2D; 816F17-7  Etykieta obudowy z tworzywa sztucznego DDF482RFJ; 2
