Rotor szerszámokhoz - Makita VC2512L VC2012L VC3011L porszívó motor

/ Makita wirnik do piły / pilarki tarczowej HS6601

•
  Producent: Makita



• Kod producenta: 513459-7


•
  Pozycja na schemacie: 27 - HS6601


Zastosowanie:

Piła / pilarka tarczowa

• HS6600


• HS6601

Spis cześci do HS6601

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 266024-8 Śruba imbusowa M6X20 ; 1

002 ; 224409-4 Flansza zewnętrzna 35 ; 1

003 ; 224473-5 Kołnierz wewnętrzny 35 ; 1

003-1 ; 224593-5 Kołnierz wewnętrzny 35 ; 1

004 ; 961155-5 Pierścień ustalający (ZEWN.) S-38 ; 1

005 ; 266034-5 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16 ; 1

006 ; 272258-3 Dźwignia 37 ; 1

007 ; 319307-6 Pokrywa bezpieczeństwa ; 1

008 ; 231893-6 Sprężyna naciągu 4 ; 1

009 ; 345391-5 Pierścień ; 1

010 ; 326444-9 Wrzeciono ; 1

011 ; 911226-8 Wkręt z łbem stożkowym ściętym M5X18 W ; 2

012 ; 319088-2 BEARING BOX ; 1

013 ; 211129-9 BALL BEARING 6201DDW ; 1

014 ; 285852-2 BEARING RETAINER 19-33 ; 1

015 ; 257173-2 Pierścień 12 ; 1

016 ; 227793-6 Koło zębate śrubowe 38 ; 1

017 ; 961052-5 Pierścień ustalający (ZEWN.) S-12 ; 1

018 ; 210028-2 BALL BEARING 606ZZ ; 1

019 ; 213512-6 O-ring 39 ; 1

020 ; 265117-8 Wkręt z łbem stożkowym ściętym M6X20 ; 1

021 ; 262502-6 Osłona gumowa 6 ; 1

022 ; 143224-6 Komplet obudowy noża ; 1

C10 ; 213821-3 O-ring 26 ; 1

023 ; 233117-6 Sprężyna dociskowa 6 ; 1

024 ; 345317-7 SHAFT LOCK ; 1

025 ; 210059-1 BALL BEARING 6000DDW ; 1

026 ; 240064-4 Wentylator 70 ; 1

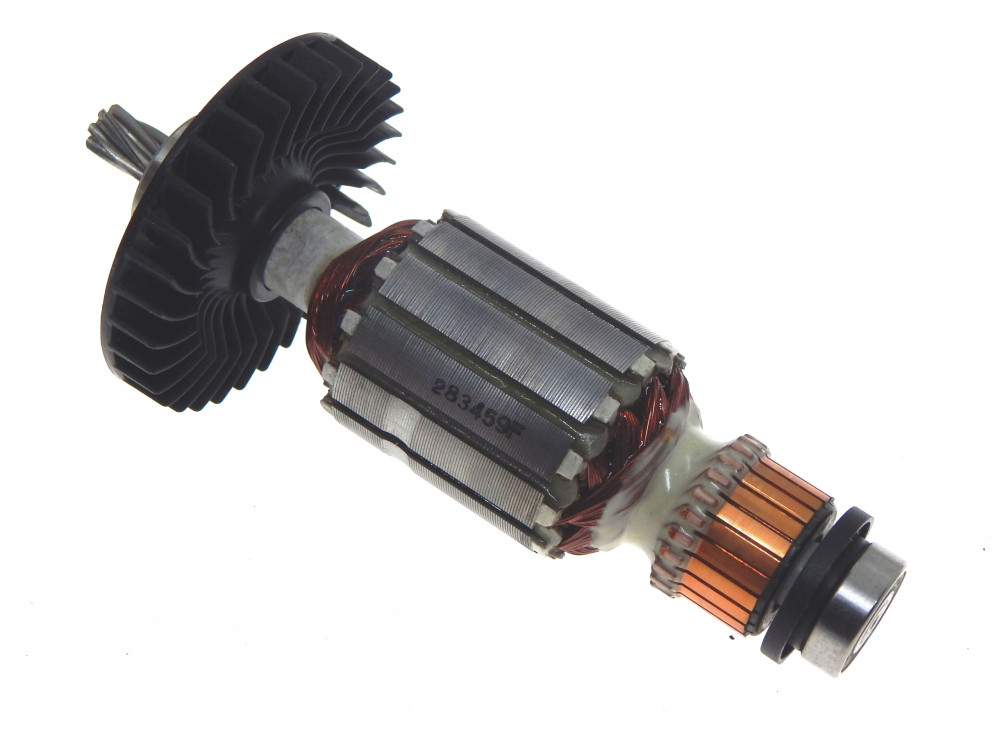

027 ; 513459-7 Wirnik silnika elektrycznego kpl. 240V ; 1

028 ; 681644-1 Podkładka izolacyjna ; 1

029 ; 210005-4 BALL BEARING 608DDW ; 1

030 ; 253192-6 Podkładka 14 ; 1

031 ; 261109-5 Podkładka gumowa 13 ; 1

032 ; 455354-4 Płytka progu kierującego ; 1

033 ; 266418-7 Wkręt samogwintujący z grubym łbem 5X55 ; 2

034 ; 593894-5 Stojan kpl. 240V ; 1

C10 ; 654020-2 Zacisk pierścienia 36L ; 2

C20 ; 654501-6 Złącze nieizolowane P-1.25 ; 2

C21 ; 654485-8 PARALLEL SPLICE ; 2

035 ; 266326-2 Wkręt samogwintujący z grubym łbem 4X18 ; 5

036 ; 851N51-8 Tabliczka znamionowa HS6601 ; 1

037 ; 265104-7 Wkręt z łbem stożkowym ściętym M5X40 ; 3

038 ; 643750-0 BRUSH HOLDER CAP 7-11 ; 2

039 ; 191963-2 Szczotki węglowe ; 1

040 ; 142798-4 Komplet obudowy silnika ; 1

C10 ; 643708-9 Uchwyt szczotek węglowych 5-11 ; 2

041 ; 682540-6 CORD GUARD 9.3-90 ; 1

042 ; 665865-3 Kabel zasilający 1.0-2-2.5 ; 1

043 ; 687124-5 STRAIN RELIEF ; 1

044 ; 266326-2 Wkręt samogwintujący z grubym łbem 4X18 ; 2

045 ; 455362-5 Osłona uchwytu ; 1

046 ; 650245-6 Przełącznik SGE115CDY-10 ; 1

047 ; 654532-5 Blok terminalu 1P ; 1

048 ; 645192-4 NOISE SUPPRESSOR ; 1

049 ; 346311-2 Płytka dźwigni ; 1

050 ; 257953-6 Wygięty pierścień ograniczający (EXT) E-12 ; 1

051 ; 252199-9 HEX. NUT M8-13 ; 1

052 ; 941201-0 Podkładka 8 ; 1

053 ; 161337-1 DEPTH GUIDE COMPLETE ; 1

054 ; 266396-1 Śruba z łbem płaskim i trzonem kwadratowym M8X24 ; 1

056 ; 346894-2 Podstawa ; 1

057 ; 265118-6 Wkręt pasowany z łbem stożkowym ściętym M5 ; 1

058 ; 256480-0 Sztyft ramienny. 6-7 ; 1

059 ; 346827-7 Prowadnica kątowa ; 1

060 ; 252103-8 HEX. LOCK NUT M5-8 ; 1

061 ; 265701-9 Wkręt z łbem radełkowanym M6X14 ; 1

062 ; 319308-4 Płytka do pomiaru kąta ; 1

063 ; 941151-9 Podkładka 6 ; 1

064 ; 942151-2 Podkładka sprężynowa 6 ; 1

064-1 ; 253428-3 SPRING WASHER 6 ; 1

065 ; 265708-5 Wkręt z łbem radełkowanym M6X20 ; 1

067 ; 453284-3 LOCK OFF BUTTON ; 1

068 ; 231469-9 Sprężyna dociskowa 4 ; 1

069 ; 265708-5 Wkręt z łbem radełkowanym M6X20  ;1

070 ; 942151-2 Podkładka sprężynowa 6 ; 1

070-1 ; 253428-3 SPRING WASHER 6 ; 1

071 ; 941151-9 Podkładka 6 ; 1

072 ; 265701-9 Wkręt z łbem radełkowanym M6X14 ; 1

074 ; 346847-1 Wspornik ; 1

075 ; 346846-3 Płyta ; 1

076 ; 911106-8 Wkręt z łbem stożkowym ściętym M4X8 W ; 2

077 ; 912107-9 Wkręt z łbem wpuszczanym M4X8 ; 2

077-1 ; 265085-5 Wkręt z łbem wpuszczanym M4X8 ; 2

078 ; 912107-9 Wkręt z łbem wpuszczanym M4X8 ; 2

078-1 ; 265085-5 Wkręt z łbem wpuszczanym M4X8 ; 2

079 ; 266436-5 Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8 ; 2

080 ; 912212-2 Wkręt z łbem wpuszczanym M5X12 ; 5

081 ; 233376-2 Sprężyna dociskowa 8 ; 1

082 ; 233376-2 Sprężyna dociskowa 8 ; 1

A01 ; 164095-8 Prowadnica równoległa ; 1

A02 ; B-02917 T.C.T.SAW BLADE 165MM ; 1

A03 ; 783217-7 Klucz imbusowy 5 ; 1

A04 ; 196520-1 DUST NOZZLE SET ; 1
