/ Makita wirnik do piły / pilarki stołowej 2704

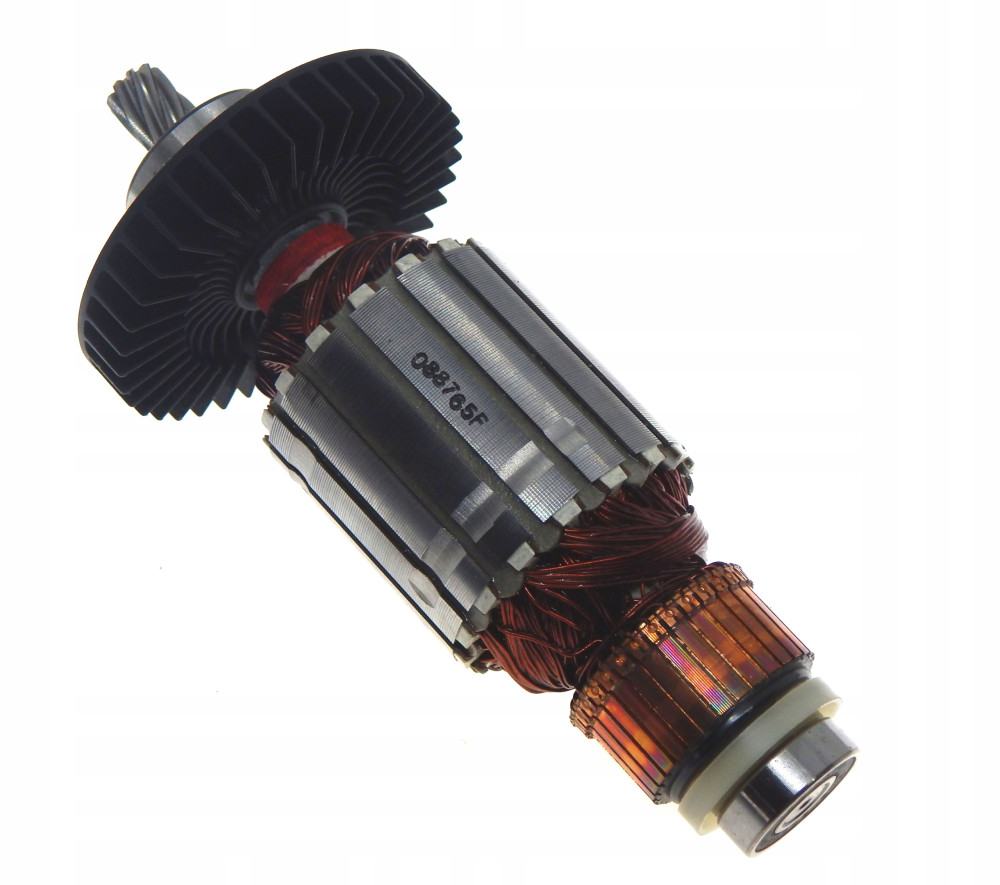

ARMATURE ASS'Y 240V

•
  Producent: Makita



• Kod producenta: 518765-5 / 510071-4


•
  Pozycja na schemacie: 42 - 2704


Zastosowanie

Piła / pilarka stołowa tarczowa

• 2704


• 2704N

Spis części do 2704

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 122738-8 SAFETY GUARD ASS'Y ; 1

C10 ; 890408-4 Etykieta ostrzegawcza ; 1

002 ; 268135-5 Sztyft ramienny. 10 ; 1

003 ; 253758-2 Podkładka 10 ; 1

004 ; 418910-1 Osłona pomocnicza ; 1

005 ; 418915-1 Pokrywa ; 1

006 ; 817283-3 Etykieta ostrzegawcza ; 1

007 ; 253758-2 Podkładka 10 ; 1

008 ; 961015-1 Pierścień blokujący (EXT) E-9 ; 1

009 ; 252014-7 HEX. LOCK NUT M6-10 ; 1

010 ; 253010-8 Podkładka 6 ; 1

011 ; 257752-6 Tuleja 8 ; 1

012 ; 257752-6 Tuleja 8 ; 1

013 ; 253731-2 Podkładka 8 ; 1

014 ; 324554-6 LOCK SHAFT ; 1

015 ; 345583-6 Dźwignia blokująca ; 1

016 ; 951104-0 Kołek sprężynujący 4-12 ; 1

024 ; 345530-7 Klin rozszczepiający ; 1

029-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

030 ; 416341-8 Pokrywa ; 1

031-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

032 ; 687054-0 STRAIN RELIEF ; 1

033 ; 154602-5 Komplet obudowy silnika ; 1

C11 ; 643653-8 Uchwyt szczotek węglowych 6.5X13.5 ; 2

034 ; 181044-0 Szczotki węglowe 153 ; 1

035-1 ; 643650-4 BRUSH HOLDER CAP 6.5-13.5 ; 2

036 ; 911383-2 Wkręt z łbem stożkowym ściętym M6X60 WR ; 4

037-1 ; 266352-1 Wkręt samogwintujący z grubym łbem 5X65 ; 2

038-1 ; 599546-6 Stojan kpl. 220-240V ; 1

C10 ; 654020-2 Zacisk pierścienia 36L ; 2

C20 ; 654553-7 Złącze nieizolowane 34137 ; 2

039 ; 416331-1 Płytka progu kierującego ; 1

040 ; 211228-7 BALL BEARING 6202DDW ; 1

041 ; 253147-1 Podkładka 15 ; 1

042-1 ; 518765-5 Wirnik silnika elektrycznego kpl. 240V ; 1

043 ; 681640-9 Podkładka izolacyjna ; 1

044 ; 211088-7 BALL BEARING 6000DDW ; 1

045 ; 253198-4 Podkładka 18 ; 1

046 ; 261129-9 Podkładka uretanowa 18 ; 1

048 ; 921331-3 Śruba z łbem sześciokątnym M6X20 W ; 2

049 ; 345525-0 Płytka dociskowa ; 1

050 ; 317871-1 KNIFE HOLDER ; 1

053 ; 922334-0 Śruba imbusowa M6X20 WG ; 2

054 ; 344536-2 Płytka obudowy przekładni ; 1

055 ; 911213-7 Wkręt z łbem stożkowym ściętym M5X12 WR ; 1

056-1 ; 126760-7 Obudowa przekładni kpl. ; 1

C10 ; 263005-3 Sztyft gumowy 6 ; 1

057 ; 323736-7 GUIDE BAR ; 1

058 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 4

059 ; 416340-0 GUIDE BAR RETAINER ; 2

060 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 4

061 ; 416340-0 GUIDE BAR RETAINER ; 2

062 ; 323736-7 GUIDE BAR ; 1

063 ; 211051-0 BALL BEARING 609LLB ; 1

064 ; 154595-6 Wrzeciono kpl. ; 1

065 ; 226602-6 Koło zębate śrubowe 42 ; 1

066 ; 267170-0 Podkładka 34 ; 1

067 ; 211278-2 BALL BEARING 6203DDW ; 1

068 ; 324556-2 Wrzeciono ; 1

069 ; 316933-2 BEARING BOX ; 1

070 ; 911233-1 Wkręt z łbem stożkowym ściętym M5X20 WR ; 4

071 ; 931502-4 HEX. NUT M10 ; 1

072 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 2

073 ; 322968-3 SCREW BAR ; 1

074 ; 961016-9 Pierścień blokujący (EXT) E-10 ; 1

075 ; 416339-5 SCREW BAR RETAINER ; 1

076 ; 941302-4 Podkładka 12 ; 1

077 ; 226747-0 Koło stożkowe proste 15 ; 1

078 ; 951116-3 Kołek sprężynujący 4-20 ; 1

079 ; 226747-0 Koło stożkowe proste 15 ; 1

080 ; 941302-4 Podkładka 12 ; 1

081 ; 951116-3 Kołek sprężynujący 4-20 ; 1

082 ; 324562-7 Złączka dźwigni blokady ; 1

083 ; 253024-7 Podkładka 10 ; 2

084 ; 231315-6 Sprężyna dociskowa 14 ; 1

085 ; 322967-5 LOCK LEVER SHAFT ; 1

086 ; 922232-8 Śruba imbusowa M5X20 ; 1

087 ; 272248-6 Dźwignia 120 ; 1

088 ; 324563-5 HANDLE SHAFT ; 1

089 ; 266034-5 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16 ; 2

090 ; 253143-9 Podkładka 12 ; 1

091 ; 213107-5 O-ring 12 ; 1

092 ; 253052-2 Podkładka 12 ; 1

093 ; 214114-1 PLANE BEARING 12 ; 1

094 ; 345520-0 STAY ; 1

095 ; 344543-5 Wskaźnik ; 1

096 ; 922103-9 Śruba imbusowa M4X6 WR ; 1

097 ; 271074-0 Ramię 60 ; 1

098 ; 911223-4 Wkręt z łbem stożkowym ściętym M5X16 WR ; 1

099 ; 251382-5 Wkręt pasowany z łbem stożkowym ściętym M5X35 ; 1

100 ; 271423-1 Gałka 32 ; 1

101 ; 267010-2 Podkładka 5 ; 1

102 ; 240003-4 Wentylator 80 ; 1

103 ; 271073-2 Rękojeść ; 1

104-1 ; 224482-4 Flansza zewnętrzna 53 ; 1

105 ; 252155-9 HEX. NUT M12-19 ; 1

106 ; 224401-0 Kołnierz wewnętrzny 53 ; 1

107 ; 273523-3 Uchwyt ; 1

108 ; 345534-9 Płytka uchwytu ; 1

109 ; 257161-9 Pierścień 4 ; 1

110 ; 941051-3 Podkładka 4 ; 1

111 ; 922116-0 Śruba imbusowa M4X12 W ; 1

112 ; 252130-5 HEX. LOCK NUT M10-17 ; 1

113 ; 941251-5 Podkładka 10 ; 2

114 ; 911223-4 Wkręt z łbem stożkowym ściętym M5X16 WR ; 4

115 ; 345539-9 HANDLE PLATE HOLDER ; 1

116 ; 345534-9 Płytka uchwytu ; 1

117 ; 257161-9 Pierścień 4 ; 1

118 ; 941051-3 Podkładka 4 ; 1

119 ; 922116-0 Śruba imbusowa M4X12 W ; 1

120 ; 257753-4 Tuleja 10 ; 1

121 ; 265536-8 Śruba z łbem sześciokątnym M10X60 ; 1

122 ; 273523-3 Uchwyt ; 1

123 ; 265382-9 Śruba imbusowa M5X20 ; 1

124 ; 324559-6 Zaczep ; 1

125 ; 233229-5 Sprężyna dociskowa 8 ; 1

126 ; 418655-1 ROD HOLDER ; 1

127 ; 418655-1 ROD HOLDER ; 1

128 ; 345535-7 Płytka łącząca ; 1

130 ; 922116-0 Śruba imbusowa M4X12 W ; 2

131 ; 922116-0 Śruba imbusowa M4X12 W ; 1

132 ; 941051-3 Podkładka 4 ; 1

133 ; 257161-9 Pierścień 4 ; 1

134-1 ; 324675-4 ROD JOINT ; 1

135-1 ; 324673-8 Pręt R ; 1

136-1 ; 324674-6 Pręt F ; 1

137 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

138 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

140 ; 922116-0 Śruba imbusowa M4X12 W ; 2

141 ; 922116-0 Śruba imbusowa M4X12 W ; 1

142 ; 941051-3 Podkładka 4 ; 1

143 ; 257161-9 Pierścień 4 ; 1

144-1 ; 324675-4 ROD JOINT ;1

145 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

146 ; 418655-1 ROD HOLDER ; 1

147 ; 911323-0 Wkręt z łbem stożkowym ściętym M6X16 WR ; 2

148 ; 687049-3 STRAIN RELIEF ; 1

149 ; 251308-7 Wkręt z łbem stożkowym ściętym M4X10 ; 1

150 ; 664094-5 Kabel zasilający 1.25-5-0.5 ; 1

151 ; 345628-0 Płyta ; 1

152 ; 416333-7 Płytka ; 1

153 ; 911213-7 Wkręt z łbem stożkowym ściętym M5X12 WR ; 2

154 ; 418655-1 ROD HOLDER ; 1

155 ; 233229-5 Sprężyna dociskowa 8 ; 1

156 ; 324559-6 Zaczep ; 1

157 ; 265382-9 Śruba imbusowa M5X20 ; 1

158 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

159-1 ; 318020-3 Blok regulacyjny ; 1

160 ; 344529-9 Uchwyt ślizgowy ; 2

161 ; 232174-1 Sprężyna płytkowa ; 2

162 ; 345535-7 Płytka łącząca ; 1

163 ; 416439-1 DUST GUIDE ; 1

164 ; 266034-5 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16 ; 2

165-1 ; 318253-0 Rama ; 1

166 ; 418917-7 DUST JOINT ; 1

167 ; 266061-2 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X8 ; 2

168 ; 154599-8 Pokrywa ramy kpl. ; 1

169 ; 911114-9 Wkręt z łbem stożkowym ściętym M4X10 WG ; 1

170 ; 911333-7 Wkręt z łbem stożkowym ściętym M6X20 WR ; 4

171 ; 416332-9 FRAME RETAINER ; 2

172 ; 265460-5 Śruba z łbem sześciokątnym M6X20 ; 2

174 ; 266300-0 Wkręt samogwintujący z grubym łbem 4X18 ; 2

175 ; 413097-4 Pokrywa przesuwna ; 1

176 ; 266035-3 Wkręt samogwintujący z łbem walcowym wypukłym CT 5X12 ; 4

177 ; 418918-5 SWITCH BOX ; 1

178-1 ; 682103-8 Przelotka ; 1

179-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

180 ; 687054-0 STRAIN RELIEF ; 1

181 ; 418912-7 Podstawa wyłącznika ; 1

183-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

184-1 ; 682103-8 Przelotka ; 1

185-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

186 ; 687052-4 STRAIN RELIEF ; 1

190 ; 266192-7 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14 ; 3

191 ; 816844-6 Skala wewnętrzna ; 1

192 ; 251308-7 Wkręt z łbem stożkowym ściętym M4X10 ; 1

193 ; 911253-5 Wkręt z łbem stożkowym ściętym M5X30 WR ; 2

194 ; 418908-8 Końcówka szyny wewnętrznej ; 1

195 ; 922146-1 Śruba imbusowa M4X25 W ; 1

196 ; 154705-5 Przednia szyna zewnętrzna kpl. ; 1

C10 ; 816843-8 Zewnętrzna płyta z podziałką  ;1

199 ; 317877-9 Stół pomocniczy ; 1

200-1 ; 317876-1 Stół roboczy ; 1

201 ; 922126-7 Śruba imbusowa M4X16 W ; 1

202-1 ; 158104-3 Komplet przedniej prowadnicy wewnętrznej ; 1

203 ; 911233-1 Wkręt z łbem stożkowym ściętym M5X20 WR ; 4

206 ; 418907-0 Koniec szyny zewnętrznej ; 1

207 ; 265045-7 Wkręt z łbem stożkowym ściętym M5X18 ; 2

208-1 ; 126901-5 Pokrywa środkowa kpl. ; 1

211-1 ; 319717-7 Pokrywa środkowa ; 1

212 ; 266264-8 Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X6 ; 4

214 ; 418907-0 Koniec szyny zewnętrznej ; 1

215 ; 911233-1 Wkręt z łbem stożkowym ściętym M5X20 WR ; 4

216 ; 317867-2 Szyna zewnętrzna tylna ; 1

217 ; 345529-2 Ogranicznik szyny ; 1

218 ; 251308-7 Wkręt z łbem stożkowym ściętym M4X10 ; 1

220 ; 922126-7 Śruba imbusowa M4X16 W ; 1

221-1 ; 158103-5 Tylna szyna wewnętrzna kpl. ; 1

222 ; 345533-1 Przednia pokrywa podstawy ; 1

223-1 ; 266192-7 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14 ; 4

225 ; 911253-5 Wkręt z łbem stożkowym ściętym M5X30 WR ; 2

226 ; 922146-1 Śruba imbusowa M4X25 W ; 1

227 ; 418908-8 Końcówka szyny wewnętrznej ; 1

228 ; 286212-1 CAP 20 ; 4

229 ; 154608-3 Podstawa kpl. ; 1

C10 ; 810107-2 Etykieta ostrzegawcza ; 1

C20 ; 819176-0 Płytka z logo Makita ; 3

230-1 ; 265A48-7 TAPPING SCREW 4X18 ; 2

231 ; 687052-4 STRAIN RELIEF ; 1

232-1 ; 682504-0 CORD GUARD 10-85 ; 1

233 ; 665865-3 Kabel zasilający 1.0-2-2.5 ; 1

234 ; 931302-2 HEX. NUT M6 ; 2

235 ; 271318-8 Gałka 37 ; 2

236 ; 941151-9 Podkładka 6 ; 2

237 ; 921342-8 Śruba z łbem sześciokątnym M6X25 ; 2

238 ; 271320-1 Gałka 37 ; 1

239 ; 252197-3 HEX.NUT M14 ; 1

240 ; 421926-7 HOLDER ; 1

241 ; 931402-8 HEX. NUT M8 ; 1

242 ; 253797-2 Podkładka 14 ; 1

243 ; 265537-6 Śruba z łbem sześciokątnym M14X65 ; 1

244 ; 921462-8 Śruba z łbem sześciokątnym M8X40 ; 1

245 ; 861373-4 Tabliczka znamionowa 2704 ; 1

246 ; 911344-2 Wkręt z łbem stożkowym ściętym M6X25 WG ; 4

247 ; 317865-6 Blok kątomierza ; 1

248 ; 266364-4 Śruba z łbem kulistym i trzonem kwadratowym M8X35 ; 1

249 ; 345522-6 Prowadnica kątomierza ; 1

250 ; 256769-6 Kołek 6 ; 1

251 ; 317872-9 Szyna kątowa ; 1

252 ; 266378-3 Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M5X5 ; 2

253 ; 345523-4 Ogranicznik kąta ; 1

254 ; 324530-0 Sztyft skali ; 1

255 ; 911138-5 Wkręt z łbem stożkowym ściętym M4X20 WR ; 3

256 ; 931102-0 HEX. NUT M4 ; 3

257 ; 252650-9 THUMB NUT M8 ; 1

258-1 ; 273527-5 Uchwyt 28 ; 1

259 ; 922333-2 Śruba imbusowa M6X20 WR ; 4

260 ; 317897-3 Liniał ; 1

261 ; 345521-8 RULE GUIDE ; 1

262 ; 317864-8 Adapter liniału ; 1

263 ; 911108-4 Wkręt z łbem stożkowym ściętym M4X8 WR ; 2

264 ; 418945-2 Soczewka ; 1

265 ; 418943-6 Pokrywa ; 1

266-1 ; 154699-4 RULE HOLDER COMPLETE ; 1

C10 ; 816836-5 Naklejka z instrukcją ; 1

267 ; 265768-7 Wkręt z łbem radełkowanym M6X52 ; 2

268 ; 418948-6 SQUARE GUIDE ; 1

269 ; 265954-0 Wkręt samogwintujący z łbem walcowym wypukłym PT 3X8 ; 1

270 ; 231485-1 Sprężyna dociskowa 4 ; 1

271 ; 418947-8 RULE HOLDER GUIDE ; 1

272 ; 231485-1 Sprężyna dociskowa 4 ; 1

273-1 ; 345560-8 Płytka blokady ; 1

274 ; 265155-0 Wkręt z łbem stożkowym ściętym M5X25 ; 1

275 ; 418946-0 Dźwignia ; 1

276 ; 231297-2 Sprężyna dociskowa 9 ; 1

277 ; 418944-4 Dźwignia blokująca ; 1

278 ; 253874-0 Podkładka 4 ; 1

279 ; 266020-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X12 ; 1

280 ; 911133-5 Wkręt z łbem stożkowym ściętym M4X18 WR ; 4

281 ; 911238-1 Wkręt z łbem stożkowym ściętym M5X22 WR ; 2

282 ; 345566-6 Krzywka rękojeści ; 1

283-1 ; 140D16-8 HANDLE CAM SUPPORT COMPLETE ; 1

C10 ; 345559-3 HANDLE CAM SUPPORT ; 1

284-1 ; 256A35-7 PIN 8 ; 1

285-1 ; 256A36-5 PIN 5 ; 1

286 ; 911118-1 Wkręt z łbem stożkowym ściętym M4X12 WR ; 4

287 ; 345564-0 LOCK PLATE STAY ; 1

288-1 ; 256A36-5 PIN 5 ; 1

289 ; 345565-8 HOOK JOINT ; 1

290 ; 265154-2 Wkręt z łbem stożkowym ściętym M5X655 ; 1

291 ; 324555-4 NUT M5 ; 1

292-1 ; 256A37-3 PIN 5 ; 1

293 ; 345562-4 Złącze części górnej prowadnicy ; 1

294-1 ; 256A37-3 PIN 5 ; 1

295 ; 231683-7 Sprężyna skrętna 8 ; 1

296 ; 313123-8 Część górna prowadnicy ; 1

297 ; 345563-2 RULER TOP GUIDE ; 1

298 ; 911118-1 Wkręt z łbem stożkowym ściętym M4X12 WR ; 2

299 ; 911118-1 Wkręt z łbem stożkowym ściętym M4X12 WR ; 3

300-1 ; 140D15-0 RULER TOP SUPPORT COMPLETE ; 1

C10 ; 345561-6 RULER TOP SUPPORT ; 1

301-1 ; 256A37-3 PIN 5 ; 1

302-1 ; 317895-7 RULER TOP HOLDER ; 1

303-1 ; 317873-7 Kątomierz ; 1

304-1 ; 127069-0 Kątomierz kpl. ; 1

305-1 ; 122739-6 Prowadnica równoległa kpl. ; 1

306 ; 265160-7 Wkręt z łbem wpuszczanym M4X8 ; 3

308 ; 267305-3 Podkładka 5/16" ; 1

309 ; 419219-4 Pokrywa kątomierza ; 1

310 ; 257262-3 Pierścień 16 ; 1

311 ; 262559-7 Tuleja 14 ; 1

312 ; 345536-5 Pokrywa dolna ; 1

313-1 ; 266192-7 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X14 ; 4

314 ; 418618-7 Kołek ; 1

315 ; 418618-7 Kołek ; 1

316 ; 418616-1 SWITCH BUTTON ON ; 1

317 ; 443103-1 Pierścień filcowy 6 ; 1

318 ; 443103-1 Pierścień filcowy 6 ; 1

319 ; 231025-5 Sprężyna dociskowa 8 ; 1

320 ; 231025-5 Sprężyna dociskowa 8 ; 1

321 ; 253186-1 Podkładka 7 ; 1

322 ; 253186-1 Podkładka 7 ; 1

323 ; 418617-9 SWITCH BUTTON OFF ; 1

324 ; 652772-9 Przekaźnik 305.232.01 ; 1

325 ; 631613-2 Układ miękkiego startu ; 1

326 ; 654561-8 Blok terminalu ; 1

327 ; 645006-7 NOISE SUPPRESSOR ; 1

328 ; 645105-5 NOISE SUPPRESSOR ; 1

329 ; 646049-2 Cewka dławikowa ; 1

330-1 ; 265740-9 Wkręt z łbem radełkowanym M5X15 ; 2

331 ; 317879-5 SLIDE ROD HOLDER ; 2

332 ; 324564-3 Pręt tylny ; 2

333 ; 345537-3 Stół tylny ; 1

334-1 ; 922221-3 Śruba imbusowa M5X16 W ; 4

335 ; 931502-4 HEX. NUT M10 ; 2

336-1 ; 961016-9 Pierścień blokujący (EXT) E-10 ; 2

337 ; 911233-1 Wkręt z łbem stożkowym ściętym M5X20 WR ; 1

A01-2 ; B-17712 T.C.T. SAW BLADE 260X30X24T ; 1

A02 ; 419093-0 JOINT ; 1

A03 ; 416772-1 PUSH STICK ; 1

A04 ; 781038-1 Klucz 19 ; 1

A05 ; 782024-5 Klucz płaski 13-22 ; 1

A06 ; 783203-8 Klucz imbusowy 5 ; 1

E01 ; 213023-1 O-ring 4 ; 1
