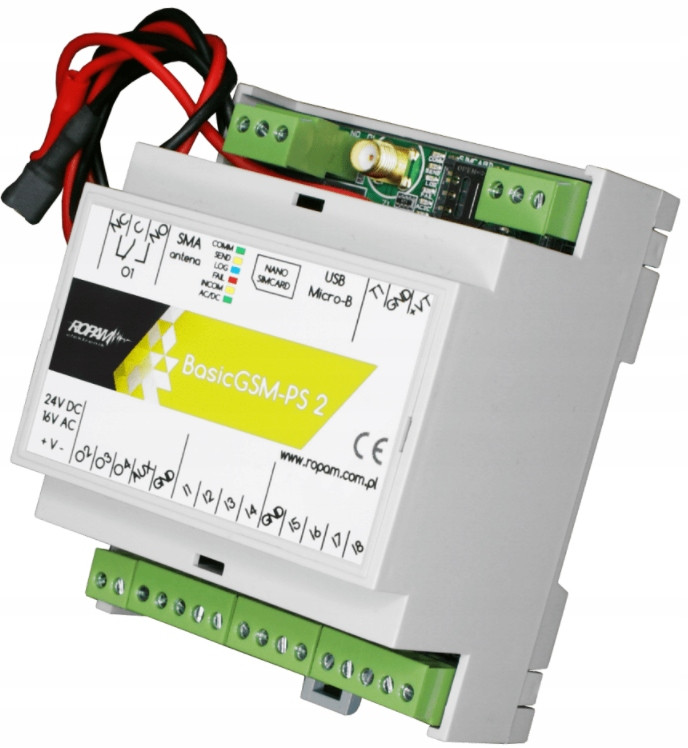

MODUŁ ROPAM BasicGSM-PS-D4M 2 SMA

MODUŁ POWIADOMIENIA I STEROWANIA GSM, TERMINAL GSM (NADAJNIK GSM).

• płytka do montażu w obudowach


• zasilanie: 17VAC/24VDC, zasilacz buforowy 12V/1,5A

Moduł Ropam BasicGSM-PS-D4M 2 dedykowany jest do integracji z centralami alarmowymi, sterownikami, przekaźnikami itp. dzięki wejściom i wyjściom binarnym. Wbudowany moduł GSM umożliwia wysyłanie powiadomień o zdarzeniach w systemie (SMS, VOICE, e-mail) oraz zdalne sterowanie. Moduł posiada 2 wejścia analogowe, do których można podpiąć dodatkowe moduły (np. czujnik temperatury), które pozwalają na rozszerzenie funkcji urządzenia.

Do sterowania i kontroli służą SMS, CLIP, DTMF oraz aplikacje: RopamBasic i RopamDroid.

Model  BasicGSM-PS-D4M 2 posiada dodatkowo wbudowany zasilacz buforowy.

Przeznaczony jest do montażu na szynie DIN TH35 (szer. 4 modułów).

⏩ Możliwe zastosowanie Modułu BasicGSM-PS-D4M 2

• powiadomienie dla systemów alarmowych,


• systemy automatyki domowej, funkcje przekaźników czasowych,


• systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,


• systemy kontroli i nadzoru temperatury np. serwerownie, lodówki (szczepionki), chłodnie, procesy termiczne,


• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściami 0-10[V], 4-20[mA], np. wilgotność względna, temp, czujniki poziomu wody itd.


• systemy kontroli dostępu,


• regulacja temperatury,


• kontrola i sterowanie procesami technicznymi np. przepompownie, kotłownie CO, fermy hodowlane

✅ Główne właściwości Modułu BasicGSM-PS-D4M 2:

Cechy produktu:

• wbudowany modem GSM/GPRS-2G


• wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń


• 8 wejść z czego 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA


• wejście FAC do kontroli napięcia AC np centrali alarmowej


• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor, potwierdzanie uzbrojenia/rozbrojenia (funkcja dostępna od wersji v2.3)


• 1 wyjście zasilania AUX zabezpieczone (1A)


• powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS


• SMS: niezależne komunikaty dla zdarzeń w systemie


• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi lub podsłuch (AMR-1)


• obsługa czujnika temperatury serii TSR-x lub temperatury i wilgotności RHT-2x (funkcja dostępna od wersji v2.3), termostat GSM


• funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail,


• optyczna sygnalizacja pracy i zasięgu GSM


• pamięć 1000 zdarzeń z nadpisywaniem


• funkcje ograniczenia kosztów i ilości transmisji


• powiadomienie SMS/CALL/E-mail (SMTP)


• użytkownicy: 8 numerów telefonu, 8 adresów e-mail, aplikacja RopamBasic


• obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług)


• automatyczna kontrola kart pre-paid (min. kwota)


• zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP


• opcja wgrania i odtwarzania 8 komunikatów głosowych


• programowanie zdalne przez GPRS (serwer RopamBridge)


• microUSB do programowania lokalnego (Usb-USBmicro)


• moduł alarmowy, funkcje centrali alarmowej


• intuicyjna wizualizacja i sterowanie centralami alarmowymi


• gniazdo nanoSIM


• współpraca z zasilaczem PSR-ECO-2012 (brak w zestawie)


• 2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10V lub 4-20mA


• 4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7A)


• rozłączne złącza i konektory


• mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS


• zasilacz buforowy 12VDC (UPS 12V) dla urządzeń dodatkowych, przekaźniki, sygnalizatory


• aplikacje mobilne:

  - RopamBasic (Android, IOS) do sterowania online poprzez GPRS i serwer RopamBridge




  - RopamDroid (Android w wersji 2.1 ÷ 6) do sterowania poprzez SMS




⏩ LogicProcessor:

• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe


• 10 niezależnych warunków logicznych (bloki if-then-else)


•
  10 przekaźników czasowych do realizacji funkcji czasowo-logicznych


• 4 timery kalendarzowe


•
  monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE

⏩ RopamDroid

Aplikację można pobrać w Google Play - system Android (wersja 2.1 ÷ 6). Umożliwia sterowanie modułami serii: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Oparta jest o komunikację SMS, co pozwala na transmisję małych ilości danych, a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

⏩ RopamMulti:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

✅ Specyfikacja techniczna:

•
  sygnalizacja awarii zasilania DC: U<11V


•
  obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC


•
  obciążalność wyjścia AUX: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)


•
  zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)


•
  obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)


•
  modem GSM: Quectel M66 (Quad-Bank, GPRS class 10), wykrywanie zagłuszania GSM


•
  częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)


•
  typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)


•
  sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms


•
  akumulator współpracujący: 12V, 1,2Ah - 12Ah (VRL/SLA)


•
  prąd ładowania akumulatora: Ibat= 0,3A max. (ładowanie staloprądowe i stałonapięciowe)


•
  zabezpieczenia wyjścia +BAT-: podnapięciowe: Ubat<10,0V (+/-5%); zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC (powracalny)


•
  wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)


•
  wejścia analogowe (programowane) I7, I8: Uin=0-10V DC max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu); Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)


•
  złącza: AWG: 24-12 wysuwane


•
  napięcie zasilania: U = 16V÷20V/AC min/max @ 30VA min.; U = 20V÷28V/DC min/max @ 0,7A min.


•
  napięcie wyjściowe zasilacza: Un= 13,8V/DC (+/- 2%); U=10,5V-13,8V/DC


•
  moc zasilacza (wydajność prądowa): 20W (1,5A)


•
  pobór prądu przez układy modułu (bez wyjść): 40 mA / 50 mA / 300 mA (min/śr./max.)


•
  klasa środowiskowa: II


•
  temperatura pracy: -10 st. C ... +55 st. C


•
  wilgotność RH: 20% ... 90% bez kondensacji


•
  wymiary płytki elektroniki: 68 x 87 x 32 (+/- 1) mm


• waga: 100 g

Kod producenta: BASIC-GSM-PSD4M-2
