Riasztó központ Satel Perfecta 16 SET-A antennával

Przewodowy system alarmowy Satel Perfecta 16

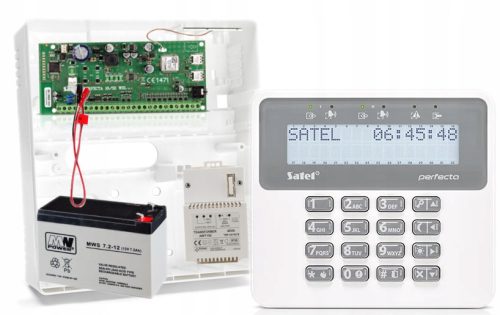

✅W zestawie:

• centrala Satel Perfecta 16 - 1 szt;


• antena Satel ANT-GSM-I – 1 szt;


• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;


• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;


• akcesoria do centrali (przewód do akumulatora, kołki montażowe, rezystory);


• klawiatura przewodowa Satel PRF-LCD - 1 szt;


• akumulator bezobsługowy 12V 7Ah – 1 szt.

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (GPRS) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Instrukcja obsługi i montażu do pobrania w sekcji "dodatkowe informacje" na dole strony.

????????Zestaw sprzedawany jest bez sygnalizatora/ów i czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 8 wejść, zatem mogą Państwo podłączyć 7 czujników (8 wejście wykorzystywane jest na sabotaże). W celu rozbudowy do 16 wejść należy zakupić ekspander INT-E.

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne - za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL (system Android i iOS) oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S - brak w zestawie).

Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS. Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Centrala alarmowa Satel Perfecta 16 - oprócz podstawowych, tradycyjnych metod sterowania systemem – oferuje również te bardziej nowoczesne: za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL (system Android i iOS) oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S - brak w zestawie). Wbudowany moduł GSM/GPRS umożliwia:

• współpracę z aplikacją PERFECTA CONTROL, z obsługą wiadomości PUSH,


• zdalną konfigurację z użyciem programu PERFECTA Soft,


• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),


• powiadamianie głosowe,


• sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 16 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na 2 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Aplikacja PERFECTA Control

✅ Umożliwia zdalną obsługę systemu alarmowego:

• sprawdzenie stanu stref, wejść i wyjść,


• załączenie / wyłączenie czuwania lub skasowanie alarmu,


• zablokowanie / odblokowanie wejść,


• sterowanie wyjściami,


• przeglądanie awarii,


• przeglądanie pamięci zdarzeń,


• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.

✅Cechy produktu (Perfecta 16):

• od 8 do 16 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych


• od 4 do 12 wyjść programowalnych przewodowych


• 2 wyjścia zasilające na płycie głównej


• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH); głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego); akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)


• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; możliwość przypisania wejścia do dwóch stref; sterowanie przez użytkownika lub za pomocą timerów


• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)


• sterowanie systemem za pomocą: manipulatorów przewodowych PRF-LCD (do 4), aplikacji mobilnej PERFECTA CONTROL oraz pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (PERFECTA 16 Firmware v1.02 lub nowszy)


• możliwość aktualizacji oprogramowania (firmware)


• hasła: 15 haseł użytkowników, 1 hasło serwisowe


• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór


• timery: 8 timerów z możliwością ustawienia wyjątków


• pamięć 3584 zdarzeń


• automatyczna diagnostyka podstawowych komponentów systemu


• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora


• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS)

✅Specyfikacja techniczna (Perfecta 16):

• wejścia przewodowe programowalne: 8


• maksymalna liczba wejść programowalnych: 16 (rozbudowa za pomocą ekspandera wejść)


• wyjścia przewodowe programowalne: 4


• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)


• w​yjścia zasilające: 2


• magistrale komunikacyjne: 1


• manipulatory: do 4


• strefy: 2


• numery telefonów do powiadamiania: 8


• komunikaty głosowe: 16


• użytkownicy: 15


• timery: 8


• pamięć zdarzeń: 3584


• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC


• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC


• obciążalność wyjścia KPD: 500 mA / 12 V DC


• obciążalność wyjścia AUX: 500 mA / 12 V DC


• stopień zabezpieczenia wg EN 50131: Grade 2


• klasa środowiskowa wg EN 50130-5: II


• temperatura pracy: -10°C …+55°C


• maksymalna wilgotność: 93% (±3%)


• napięcie zasilania: 18V AC (±15%), 50-60 Hz


• zalecany transformator: 40 VA


• pobór prądu: 150 mA (w stanie gotowości), 180 mA (max.)


• pobór prądu z akumulatora: 100 mA (w stanie gotowości z akumulatora); 160 mA (max. z akumulatora)


• napięcie wyjściowe zasilacza: 12V DC (±15%)


• zakres napięć wyjściowych: 10,5 V…14 V DC


• prąd wyjściowy zasilacza: 2 A


• prąd ładowania akumulatora: 500 mA


• napięcie zgłoszenia awarii akumulatora: 11 V ±10%


• napięcie odcięcia akumulatora: 10,5 V ±10%


• wymiary płytki elektroniki: 160 x 68 mm


• waga: 105 g

✅Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.

Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):

• podwójna ochrona sabotażowa


• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy


• miejsce na transformator: 40 lub 60 VA


• możliwość zamontowania zasilacza APS-412 w miejscu transformatora


• montaż natynkowy


• zastosowanie: centrale alarmowe, moduły rozszerzające i moduły komunikacyjne GSM - produkowane przez firmę SATEL; kontrolery przejścia ACCO z zasilaczem i bez; centrala kontroli dostępu ACCO-NT


• wymiary: 266 x 286 x 100 mm

Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:

• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,


• modułem alarmowym MICRA.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4 P, OPU-3 P, OPU-2 B.

Akumulator bezobsługowy 12V 7Ah:

• napięcie nominalne 12V


• pojemność nominalna 7Ah


• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm


• waga 2,0kg

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):

• napięcie zasilania: 230V AC / 50 Hz


• napięcie wyjściowe (U1/U2/U3): 16V / 18V


• moc: 40VA


• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A


• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A


• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)


• zabezpieczenie termiczne: 130 st. C (niepowracalne)


• złącza podłączeniowe: AWG 24-12, 2.5 mm2


• stopień ochrony: IP30


• obudowa: PC/ABC, UL94-V0


• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B


• wilgotność względna: 90%


• wymiary: 72 x 115 x 70 mm

Manipulator przewodowy Satel PRF-LCD służy do codziennej obsługi central serii PERFECTA. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

✅Cechy produktu (PRF-LCD):

• współpraca z centralami z serii PERFECTA


• duży, czytelny wyświetlacz LCD


• diody LED informujące o stanie stref i systemu


• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych


• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury


• podświetlenie wyświetlacza i klawiszy


• sygnalizacja dźwiękowa wybranych zdarzeń w systemie


• sygnalizacja utraty łączności z centralą

✅Specyfikacja techniczna (PRF-LCD):

• temperatura pracy: -10 °C...+55 °C


• napięcie zasilania: 12V DC


• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)


• wymiary obudowy: 139 x 124 x 22 mm


• waga: 246 g
