REKUPERATOR - wentylator decentralny - systemy jednorurowe do pojedynczych pomieszczeń

VENTIKA SOLO+ 100mm

do instalacji w pomieszczeniach typu pokoje, salony i sypialnie

GŁÓWNE CECHY:

• Wysoka wydajność - max. 46 m3/h (13 l/s)



• Średnica kanału wentylacyjnego - 100 mm



• poziom hałasu: od 19 dB(A) / 3m



• sprawność odzysku ciepła - do 85%



• napięcie zasilania - 230V / 50Hz



• W zestawie pilot zdalnego sterowania



• Temperatura transportowanego powietrza - -15....+40[°C]



• ceramiczny, higroskopijny (zdolny do pochłaniania pary wodnej  i wody - brak efektu skraplania), akumulacyjny wymiennik ciepła


• Czujnik wilgotności - regulacja w zakresie 60÷90 %



• Klasa efektywności energetycznej - A



• Urządzenie jest zaprojektowane do pracy w pomieszczeniu w następujących warunkach: temperatura powietrza zewnętrznego od -15 °C do +40 °C i wilgotność względna w pomieszczeniu do 50 %;


• Możliwość przedłużenia kanału w przypadku grubszej ściany (muru) niż 380mm - przy zastosowaniu kanału o symbolu 150-5 (patrz wyżej na link KUP W ZESTAWIE)


• renomowany producent - VENTS (marka VENTIKA)


PRZEZNACZENIE:

• Efektywna energooszczędna nawiewno-wywiewna wentylacja mieszkań, domków, willi, pomieszczeń socjalnych i użytkowych. Znaczne obniżenie strat ciepła przy wentylacji pomieszczeń, dzięki efektywnemu odzyskowi ciepła.
• Zapewnienie równowagi wilgotności oraz regulowanej wymiany powietrza w celu stworzenia indywidualnego mikroklimatu.

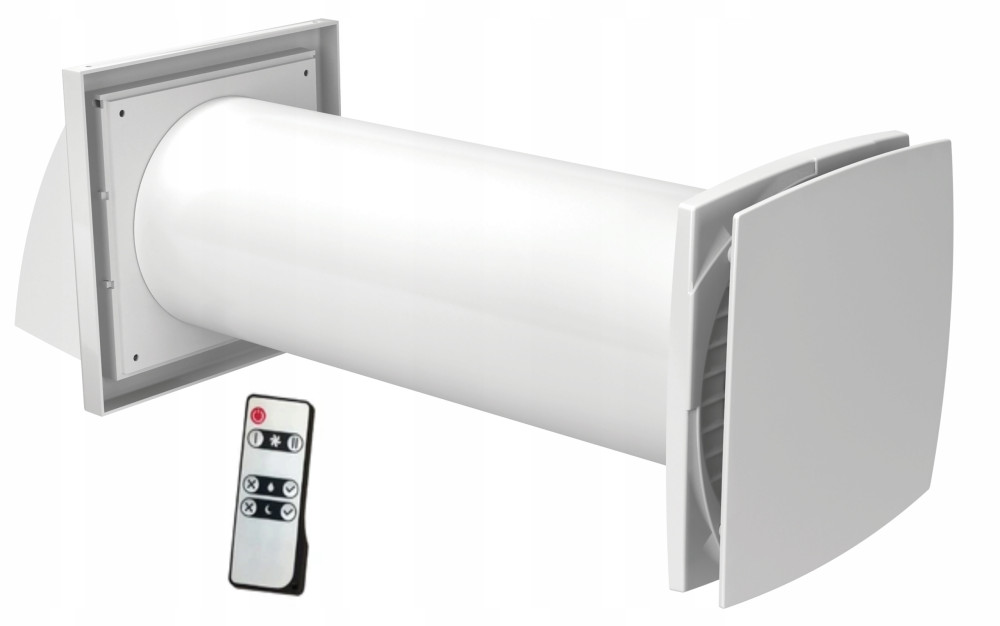

Urządzenie składa się z montowanego w pomieszczeniu panelu wewnętrznego z dekoracyjnym panelem przednim, kompaktowego modułu wewnętrznego z wymiennikiem, kanału wentylacyjnego i zewnętrznego wylotu wentylacyjnego z daszkiem. Podstawową częścią funkcjonalną urządzenia jest kompaktowy moduł wewnętrzny z wymiennikiem ciepła. W skład kompaktowego modułu wewnętrznego wchodzi wentylator, wymiennik ciepła i dwa filtry, zapewniające wstępną filtrację powietrza oraz zapobiegające przedostawaniu się pyłu i ciał obcych do wymiennika ciepła i wentylatora. Panel wewnętrzny jest wyposażony w przewód podłączeniowy (ok. 170 cm) z wtyczką i włącznikiem.

ZALETY URZĄDZENIA

1. Efektywna, energooszczędna stała wentylacja pojedynczych pomieszczeń, przy jednoczesnej minimalizacji strat ciepła.
2. Filtracja powietrza napływającego.
3. Wspomaganie utrzymania właściwej wilgotności powietrza.
4. Do montażu bezpośrednio w ścianie zewnętrznej.
5. Bezdotykowa obsługa dzięki znajdującemu się w komplecie pilotowi zdalnego sterowania zapewniającemu obsługę wszystkich ustawień i regulacji.

BUDOWA URZĄDZENIA

1.
   Wymienny filtr powietrza (2 sztuki) - oczyszcza powietrze z kurzu i ciał obcych. Zapobiega zanieczyszczaniu wymiennika ciepła.
2.
   Kanał wentylacyjny z pierścieniem dystansowym - w celu zapewnienia wymaganej odległości pomiędzy wentylatorem a wymiennikiem cieplnym
3.
   Ceramiczny wymiennik ciepła - wykorzystuje energię cieplną z powietrza wywiewanego do ogrzewania powietrza nawiewanego
4.
   Zewnętrzny okap wentylacyjny - zapobiega przedostawaniu się wody i ciał obcych do wnętrza urządzenia
5.
   Wentylator rewersyjny - wentylator wytwarzający strumień powietrza wywiewanego lub nawiewanego
6.
   Dekoracyjny panel przedni wentylatora wyposażonego w przewód z wtyczką i włącznikiem (dł. przewodu ok. 170 cm) i regulowany czujnik wilgotności (pod przednim panelem dekoracyjnym)

TRYBY PRACY URZĄDZENIA

Urządzenie pracuje w dwóch cyklach (oznaczenia na schemacie poniżej):

•
  I. - Cykl pierwszy (60 sekund) - Ciepłe, zużyte powietrze usuwane z pomieszczenia przepływa przez wymiennik ciepła, przekazując ciepło i wilgoć. Po 60 sekundach nagrzewania wymiennika ciepła, jednostka wentylacyjna przełącza się w tryb nawiewu.
•
  II. - Cykl drugi (60 sekund) - Świeże, chłodne powietrze z zewnątrz przepływa przez wymiennik ciepła. Powietrze jest nawilżane i ogrzewane przez ciepło zgromadzone wcześniej w wymienniku. Po 60 sekundach, wentylator przełącza się ponownie w tryb wywiewny i cykl się powtarza.

STEROWANIE URZĄDZENIEM SOLO+ ZA POMOCĄ PILOTA ZDALNEGO STEROWANIA

Urządzenie jest podłączane do sieci elektrycznej za pomocą przewodu z wtyczką.

Funkcje przycisków pilota zdalnego sterowania przedstawiono na poniższym rysunku.

Aktualna prędkość wentylatora jest sygnalizowana za pomocą kolorowej diody LED na panelu wewnętrznym. Pierwsza (niższa) prędkość jest sygnalizowana za pomocą diody w kolorze zielonym, druga (wyższa) prędkość jest sygnalizowana za pomocą diody w kolorze niebieskim.

Potwierdzenie odebrania polecenia z pilota zdalnego sterowania jest sygnalizowane krótkotrwałym obniżeniem jasności diody LED na panelu wewnętrznym.

Po włączeniu za pomocą przycisku Wł./Wył. na pilocie zdalnego sterowania, wentylator zaczyna pracować z prędkością, z jaką został wyłączony.

Po włączeniu za pomocą przycisków I lub II wentylator zaczyna pracować z odpowiednią prędkością.

Jeżeli czujnik wilgotności jest włączony, to po przekroczeniu ustawionego poziomu wilgotności wentylator przełącza się na drugą (wyższą) prędkość. Gdy wilgotność powietrza na zewnątrz jest wysoka, wentylator może przełączyć się na drugą (wyższą) prędkość w wyniku zadziałania czujnika wilgotności. Jeżeli takie przełączenie jest niepożądane, należy tymczasowo wyłączyć czujnik wilgotności za pomocą pilota zdalnego sterowania.

Pilot zdalnego sterowania

1. Ustawienie pierwszej (niższej) lub drugiej (wyższej) prędkości obrotowej wentylatora

2. Włączenie lub wyłączenie czujnika wilgotności

3. Włączenie lub wyłączenie nocnego trybu pracy


REGULACJA POZIOMU CZUJNIKA WILGOTNOŚCI

Regulacja progu zadziałania czujnika wilgotności jest dokonywana poprzez obrót pokrętła potencjometru za pomocą specjalnego plastikowego śrubokrętu.

Po włączeniu trybu nocnego urządzenie pracuje na pierwszej (niższej) prędkości przez 8 godzin. W tym czasie jasność diody LED zostaje zredukowana i urządzenie nie reaguje na zmianę prędkości i zadziałanie czujnika wilgotności.

Po upływie tego czasu urządzenie powróci do poprzedniego trybu pracy. Tryb nocny można wyłączyć w dowolnym momencie za pomocą odpowiedniego przycisku na pilocie zdalnego sterowania.

DANE TECHNICZNE

• Napięcie znamionowe - 100÷230 [V/50(60)Hz]


• Moc pobierana - 1,5÷2,3 [W]


• Prąd pobierany - 0,046÷0,0474 [A]


• Wydajność urządzenia - 30÷46 [m3/h]


• Temp. transportowanego powietrza - -15....+40 [°C]


• Poziom ciśnienia akustycznego ~3m - 16÷29 [dB(A)]


• Sprawność odzysku ciepła - do 85 [%]


• Klasa bezpieczeństwa - IP24



• Klasa efektywności energetycznej - A


WYMIARY [mm]

MONTAŻ

• Urządzenie przeznaczone jest do montażu w ścianie wewnętrznej, poprzez przygotowany wcześniej otwór w zewnętrznej ścianie budynku.

W skład zestawu wchodzi:

• Blok wewnętrzny urządzenia z kanałem wentylacyjnym - 1 kpl.
• Zewnętrzny wylot wentylacyjny - 1 szt.
• Pilot zdalnego sterowania - 1 szt.
• Płyta montażowa - 1 szt.
• Kliny styropianowe - 1 kpl.
• Mini Śrubokręt z tworzywa sztucznego - 1 szt.
• Zapasowa pianka poliuretanowa - 4 szt.
• Podręcznik użytkownika - 1 szt.
• Opakowanie - 1 szt.

FILTRY

Filtry należy czyścić raz na 3 miesiące lub częściej w zależności od stanu ich zanieczyszczenia:

• Umyć i wysuszyć filtry. Suche filtry zainstalować na pierwotnym miejscu i złożyć urządzenie, wykonując czynności w odwrotnej kolejności.
• Filtry można czyścić za pomocą odkurzacza.
• Okres eksploatacji filtra wynosi 3 lata.

Nawet podczas regularnej konserwacji filtrów na wymienniku ciepła i wentylatorze może osadzać się pył.

• W celu zachowania wysokiej skuteczności wymiany ciepła należy regularnie oczyszczać wymiennik ciepła.
• Wymiennik ciepła należy oczyszczać za pomocą odkurzacza nie rzadziej niż raz w roku.
