STEROWNIK DO KOTŁA Z PODAJNIKIEM - MODEL TITANIC 1S

SYMBOL PRODUKTU: 12500

Cechy szczególne:

• produkt polski


• doskonała jakość


• oficjalny przedstawiciel


• najpopularniejszy na rynku


• intuicyjna obsługa

PARAMETRY TECHNICZNE

• Napięcie zasilania: ~230 V; 50 Hz



• Zabezpieczenie - szybkie bezpieczniki topikowe: 6,3 A / ~230 V



• Czujnik temperatury kotła, podajnika, pompy C.W.U.: DS18B20



• Pobór mocy (tylko regulatora): do 5 W



• Stopień ochrony od strony panelu sterującego: IP 62



• Zakres pomiaru temperatury: 0 ÷ 100°C



• Obciążalność wyjść:

– pompy C.O. ~230 V; wyjście przekaźnikowe z układem RC: 250 W

– pompy C.W.U. ~230 V; wyjście przekaźnikowe z układem RC: 250 W

– dmuchawa ~230 V; wyjście półprzewodnikowe z układem RC: 250 W

– podajnik ~230 V; wyjście półprzewodnikowe z układem RC: 250 W

• Maksymalny sumaryczny prąd wyjściowy: 6 A



• Temperatura załączenia termostatu awaryjnego:

– sprzętowego zewnętrznego / wewnętrznego: ~90 / ~94 °C

– programowego: 93 °C

• Temperatura otoczenia podczas pracy regulatora: 5 ÷ 45 °C



• Maksymalna wilgotność otoczenia: 75 %



• Włączenie pompy w niskich temperaturach: poniżej 5 °C



• Włączanie pompy: co 14 dni na 1 minutę


- zapobiega to zastaniu się pompy po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator)

ZASADA DZIAŁANIA

Regulator TITANIC 1 S przeznaczony jest do sterowania kotłami ze ślimakowym lub tłokowym podajnikiem paliwa. Wersja oferowana na tej aukcji steruje podajnikiem ślimakowym. Proces regulacji realizowany jest przez pomiar temperatury cieczy w kotle C.O. i odpowiednie sterowanie procesem spalania paliwa w kotle nie dopuszczając do jego wygaśnięcia.

Regulator steruje pracą: podajnika, dmuchawy, pompy centralnego ogrzewania (C.O.), pompy ciepłej wody użytkowej (C.W.U). Moc wentylatora sterowana jest płynnie co pozwala na ograniczenie ilości dostarczanego powietrza podczas procesu spalania. Do regulatora można podłączyć termostat pokojowy lub zdalny panel sterujący (np. PILOT R) , który to umożliwia utrzymanie określonej temperatury wewnątrz danego pomieszczenia. Zwiększa się dzięki temu komfort użytkowania regulatora.

REGULATOR WYPOSAŻONY JEST W

• czujnik temperatury kotła C.O.


• czujnik temperatury podajnika - zabezpiecza kocioł przed cofnięciem żaru do podajnika


• czujnika zasobnika ciepłej wody użytkowej


• termostat kotła 90 °C - zabezpieczenie kotła przed wzrostem temperatury powyżej 90 °C

REGULATOR STERUJE PRACĄ POMP C.O. I C.W.U. W CZTERECH TRYBACH PRACY

• praca bez pompy C.W.U.


• zima


• wiosna/jesień (priorytet C.W.U.)


• lato

Zastosowanie elementu półprzewodnikowego do sterowania podajnikiem zwiększa niezawodność sterowania silnikiem podajnika.

ELEMENTY OFEROWANEGO ZESTAWU

• sterownik Titanic 1S w obudowie


• komplet czujników i przewodów przyłączonych do sterownika


• instrukcja obsługi


• karta gwarancyjna


• PRODUKT POLSKI

CECHY STEROWNIKA TITANIC

• trwała i mocna metalowa obudowa


• możliwość montażu na górze kotła jak i ścianie frontowej


• prosty i przejrzysty sposób programowania i obsługi


• możliwość bezpośredniego podłączenia urządzeń pracujących pod napięciem 230 V


• sterowanie układem przygotowania ciepłej wody użytkowej


• możliwość podłączenia dodatkowej pompy C.W.U. lub pompy mieszającej


• sterowanie pracą wentylatora oraz pracą podajnika paliwa


• czujnik temperatury kosza (zabezpieczenie przed cofnięciem ognia do podajnika)


• zapamiętanie stanu pracy i wszystkich nastaw regulatora przy zaniku zasilania


• sterownik ten może również współpracować z dowolnym termostatem pokojowym

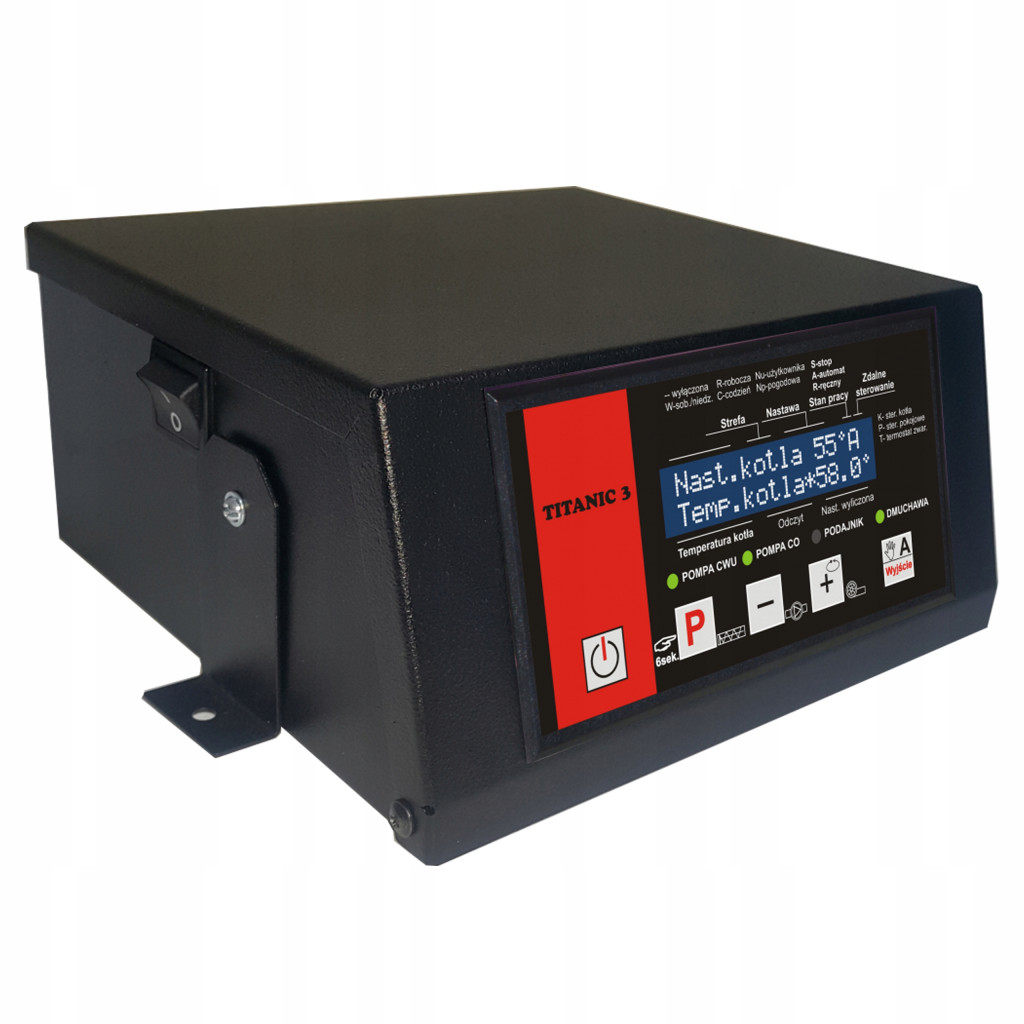

GALERIA ZDJĘĆ PRODUKTU
