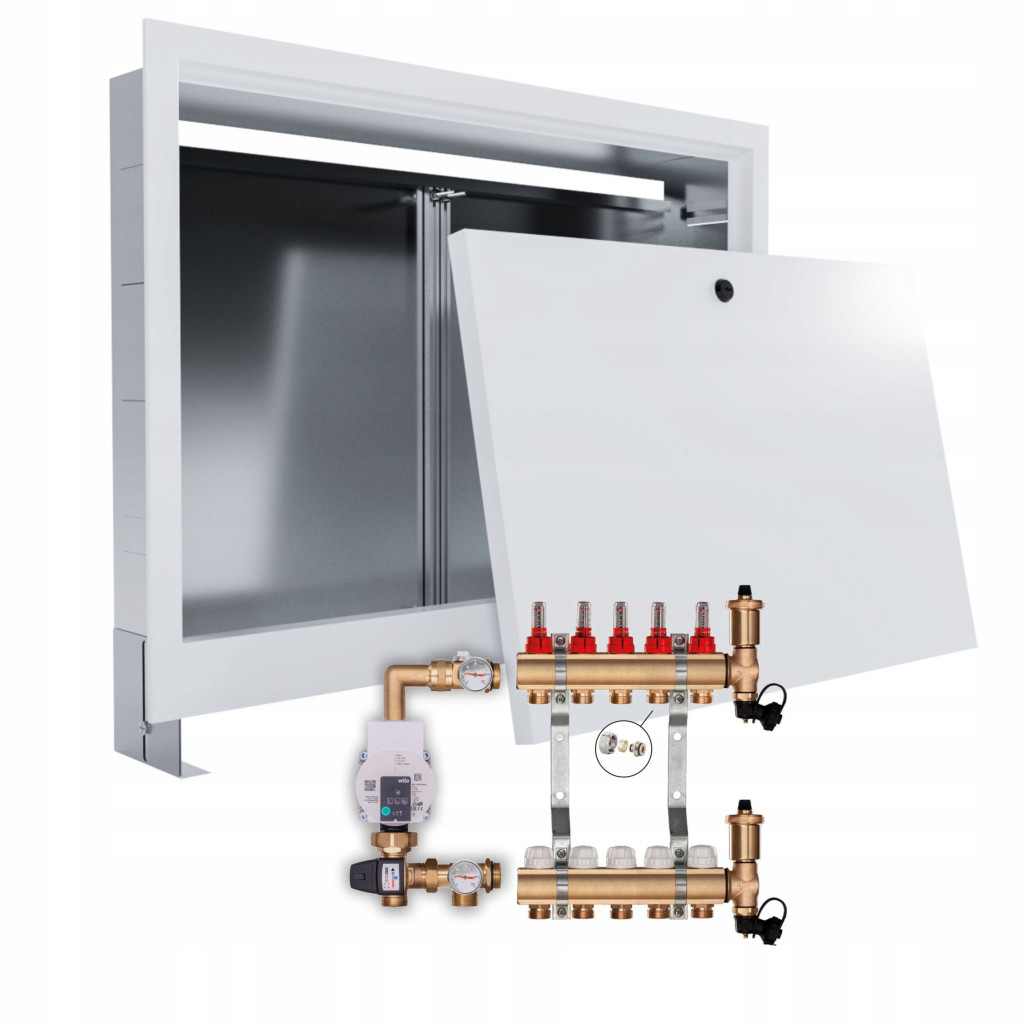

Padló alatti elosztó 5 + WILO SZIVATTYÚ + CSATLAKOZÓK + SÜLTETETT DOBOZ

KUPUJĄ PAŃSTWO ROZDZIELACZ 5 SEKCYJNY W KOMPLECIE Z SZAFKĄ I GRUPĄ POMPOWĄ

WILO YONOS PARA RS25/6-RKA

Rozdzielacz do podłogówki mosiężny z zestawem odpowietrzającym na 5 obwody

wraz z szafką podtynkową i grupą pompową

W SKŁAD KOMPLETNEGO ZŁOŻONEGO ZESTAWU WCHODZI:

✅ SKRZYNKA PODTYNKOWA

✅ 2x belki mosiężne

✅ nyple mosiężne (ilość taka sama jak ilość obwodów x2)

✅przepływomierze ( ilość taka sama jak ilość obwodów)

✅ zawory termostatyczne z pokrętłem

✅uchwyty do rozdzielacza x2

✅grupy odpowietrzająco- spustowe x2

✅pompa Wilo Yonos Para RS25/6-RKA

✅zawór mieszający ESBE VTA 372 1' cal o zwiększonym przepływie 3,4 KVS posiadający regulację temperatury w zakresie 20-50 stopni Celcjusza

✅ ZŁĄCZKA  PEX 3/4 x 16 GW - adapter - (ilość taka sama jak ilość obwodów x2)

ROZDZIELACZ wykonany jest z mosiądzu, materiał ten charakteryzuje się odpornością na korozję. Mosiądz charakteryzuje się również wyjątkową wytrzymałością. Każdy kolektor z naszej oferty cechuje się odpornością na uderzenia

1) Belka górna :

• - wykonana z wysokiej klasy mosiądzu CW617N


• - przepływomierze zakończone nyplem


• - zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

1) Belka dolna :

• - wykonana z wysokiej klasy mosiądzu


• - wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych


• - zespół odpowietrzająco-spustowy z odpowietrznikiem automatycznym.

Kompletny układ mieszająco-pompowy WILO

przeznaczony do montażu z rozdzielaczem ogrzewania podłogowego

wyposażony w energooszczędną(elektroniczną) pompę

Wilo Yonos Para RS25/6-RKA  oraz najwyższej jakości termostatyczny zawór mieszający ESBE VTA 372 1' cal o zwiększonym przepływie 3,4 KVS posiadający regulację temperatury w zakresie 20-50 stopni Celcjusza

Zestaw składa się z:

• Pompa Wilo Yonos Para RS25/6-RKA(maksymalny przepływ 3,3m3/h)


• maksymalna wysokość podnoszenia pompy: 6,2m.


• Zawór mieszający ESBE VTA 372 1' (20-50). Duży przepływ 3,4 KVS


• Odpowietrznik ręczny (opcjonalnie miejsce na odpowietrznik automatyczny)


• Dwa termometry tarczowe


• Łączniki i elementy mosiężne

Zawór termostatyczny mieszający VTA372 1' z zakresem regulacji 20-50 stopni C.

Zawór o bardzo dużym przepływie KVS 3,4

Zawór jest przeznaczony do sterowania ogrzewaniem podłogowym

Zawór posiada zabezpieczenia przed oparzeniem i bakteriami legionella.

Bardzo łatwa i intuicyjna nastawa zaworu, która nie sprawia trudności inwestorowi

Specyfikacja zaworu

Ciśnienie PN10

Maksymalna temperatura pracy 95 stopni C

Gwint zewnętrzny 1'

Zakres regulacji temperatury 20-50

KVS 3,4 m3

VTA 372-31200114

ZŁĄCZKA 3/4 X 16 PEX EUROKONUS

• złączka przeznaczona jest do instalacji ciepłej i zimnej wody użytkowej, centralnego ogrzewania, ogrzewania podłogowego itp.


• dodatkowe uszczelnienie typu oring


• maksymalna temperatura: 110°C


• maksymalne ciśnienie: 10 bar

BUDOWA ZŁĄCZKI:

• korpus oraz nakrętka: mosiądz z powłoką niklowaną


• pierścień zaciskowy: mosiądz


• pierścienie uszczelniające: typu O-ring


• podkładka: teflon

Szafka ocynkowana malowana proszkowo przeznaczona jest do bezpiecznego montażu instalacji grzewczych C.O. (grzejnikowych) oraz OP (podłogowych) a także sanitarnych ze względu na potrzeby, ich podstawową funkcją jest zabezpieczenie rozdzielaczy przed możliwym uszkodzeniem.

Zostały w całości wykonane z blachy ocynkowanej o grubości 0.6mm/0.8mm. Dodatkowo  szafki są malowane proszkowo na kolor biały (RAL9016).  Tył szafek jest ściągany w całości, co umożliwia wygodny i bezpieczny montaż rozdzielacza. Staranne wykończenie pozwala także na komfortowe użytkowanie i dostosowanie mebla do wyposażenia wnętrza pomieszczenia. klienta.

Dane techniczne:

• Szerokość zewnętrzna: 480 mm



• Szerokość wewnętrzna: 435 mm



• Wysokość: 575-665 mm



• Głębokość: 120 mm



• Regulowana wysokość i szerokość


• Drzwiczki zamykane na monetę

•
  liczba obwodów: 5 obwodów


•
  Materiał wykonania belki: Mosiężny


•
  Średnica wyjścia belki: 1''


•
  Temperatura robocza: ≤ 43°C


•
  Materiał wykonania belek: Mosiądz


•
  Maksymalne ciśnienie: 10 bar


•
  Średnica przyłącza belki: 3/4''


•
  Materiał wykonania uchwytów: Stal nierdzewna

Zalety rozdzielacza:

• Możliwość swobodnej konfiguracji i rozbudowy podzespołów, dostosowanych do konkretnych inwestycji.


• Wykonany z materiałów odpornych na korozję.


• Niezawodne uszczelki gumowe EPDM eliminują potrzebę dodatkowych uszczelnień przy montażu.


• Współpracuje z ekonomicznymi źródłami ciepła, takimi jak pompy ciepła i kotły kondensacyjne.


• Dostępny w wersjach od 2 do 16 sekcji.


• Specjalnie dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie:

• Idealny do systemów ogrzewania płaszczyznowego, szczególnie podłogowego.


• Zawory termoregulacyjne na belce powrotnej przygotowane do montażu siłowników elektrycznych.


• Zawory regulacyjne z przepływomierzami na belce zasilającej umożliwiają szybką regulację przepływu dzięki zastosowanej skali na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• Rozdział czynnika grzewczego do obiegów grzejnych.


• Zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego, dzięki niezależnemu zasilaniu każdego obiegu grzewczego.


• Możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.


• Równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.


• Możliwość przyłączenia grupy mieszająco-pompowej w celu uzyskania na rozdzielaczu temperatury odpowiedniej dla ogrzewania podłogowego."
