Zestaw - rozdzielnica fotowoltaiczna natynkowa, jeden string, 1000V DC 32A IP65

Kod produktu: APV-RPV-1-12

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.


• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.



• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.


•

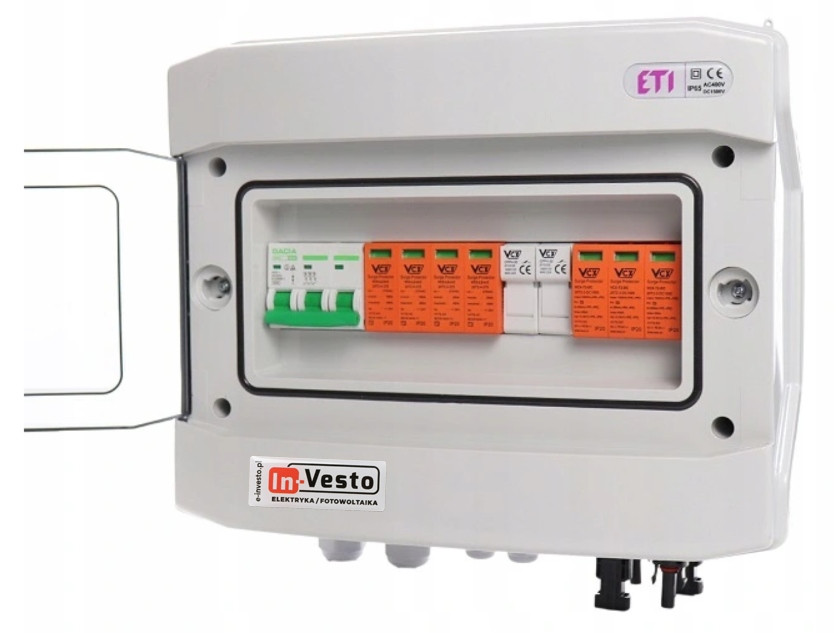

  Obudowa rozdzielnicy na 12 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.


W skład zestawu wchodzą:

•
  1x Szczelną obudowę natynkowa, 12 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,



•
  1x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,



•
  1x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, z dwoma wkładkami topikowymi,


•
  1x ochronnik przepięć OPX 4P, klasy C,


•
  1x wyłącznik nadprądowy WN6 3P, "C" 16A



•
  2x dławik kablowy PG 11, na przewód 5-10 mm,


•
  2x dławik kablowy PG 16, na przewód 10-14 mm,


•
  2x złącze MC4,



•
  4x gumowa zaślepka

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu,


•
  Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.


•
  Idealny zestaw do sieci fotowoltaicznej.

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65,



• Ilość modułów: 12,



• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,



• Montaż: natynkowy,



• Drzwi: uchylne w lewo, transparentne,



•
  Osłabienia dla łatwego wprowadzenia przewodów,


• Obudowa w kolorze białym.


• Wymiary: 330 x 260 x 138 mm [szer.xwys.xgł.]

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2,



• Ilość pól: 3,



• Wymagane zabezpieczenie: 32A,



• Napięcie znamionowe Un: 1000V DC,



• Napięcie stałej pracy Uc: 1060V DC,



• Prąd próbny In: 20kA



• Prąd MAX Imax: 40kA



• Up: <3.2 kV,



• Temperatura otoczenia pracy: -30/+50°C,



• Przyłącza max: 35 mm2,



• Wymiary: 54x94x62 mm (szer.xwys.xgł.),



• Montaż: szyna 35 mm,



• Szczelność: IP20,



• Certyfikat CE

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: C (II)


• Ilość pól: 4


• Prąd próbny In: 20kA


• Prąd MAX Imax: 40kA


• Uc: 385V


• Up: <1,2kV


• Certyfikat CE.

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,


• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,



• Prąd maksymalny: 32A,



• Maksymalne napięcie robocze: 1000V,



• Rodzaj napięcia: DC,



• Częstotliwość: 50/60 Hz,



• Temperatura pracy: -25 to 50 °C,



• Wymiary: 36x78x60 mm (szer.xwys.xgł.),



• Montaż: szyna 35 mm,



• Szczelność: IP20,



• Certyfikat CE

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,


• Ochrona obwodów przeciw zwarciom,


• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,


• Częstotliwość znamionowa: 50/60 Hz ,


• Charakterystyka wyzwalania: C,


• Prąd znamionowy (A): 16,


• Ilość modułów: 3,


• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE
