Részletek

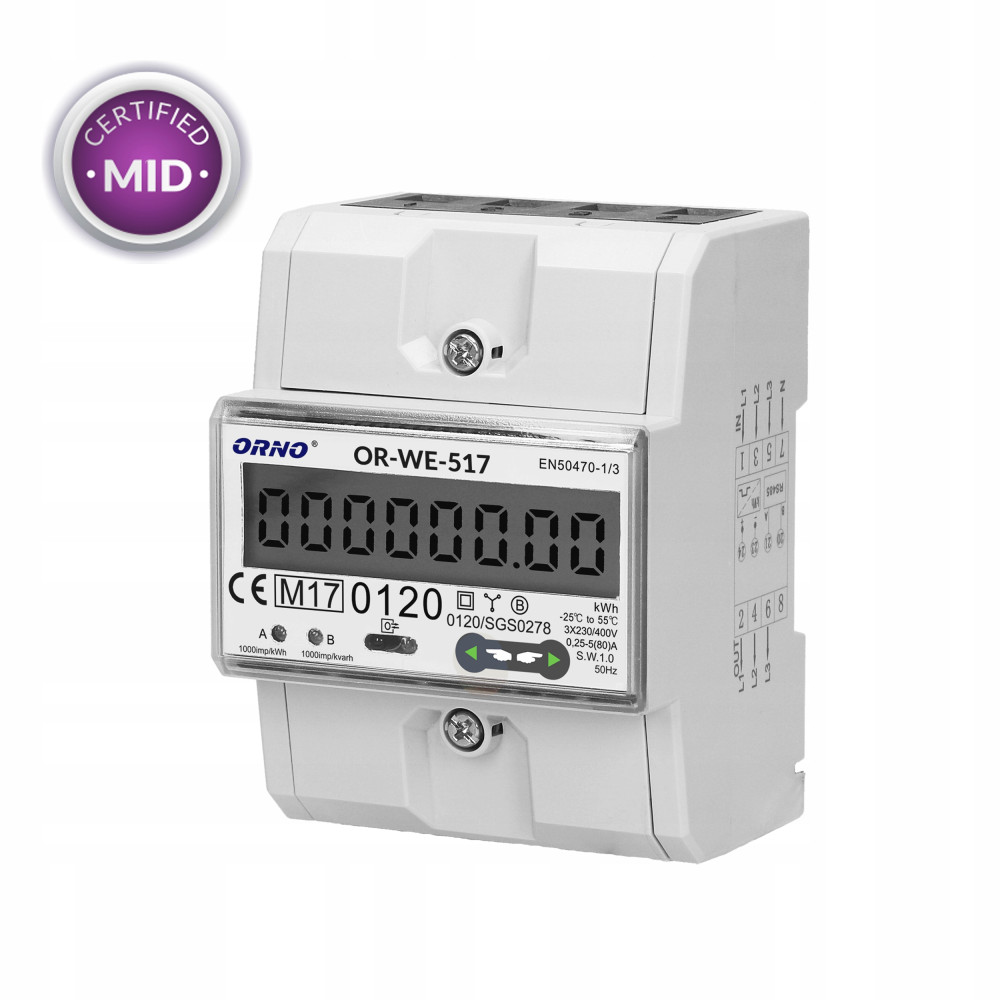

3-FAZOWY LICZNIK ENERGII ELEKTRYCZNEJ 80A Z CERTYFIKATEM MID

• port RS-485


• wielotaryfowy


• 3 moduły


• DIN TH-35mm


• KOD TOWARU: ORNO-OR-WE-517

CHARAKTERYSTYKA PRODUKTU

• Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485.


•
  Protokół: typ Modbus-RTU oraz 4 niezależne taryfy (użytkownik może ustawić różne czasy poprzez port RS485).


•
  Wyposażony w port optyczny IR – współpracuje z głowicą optyczną OR-WE-518.


• Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.


•
  Pobór energii w fazie sygnalizowany jest miganiem diody LED.


• Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).


• Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm.


• Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.

DANE TECHNICZNE

•
  Typ: trójfazowy


•
  Porty: RS485


•
  Protokół komunikacyjny: Modbus


•
  Napięcie zasilania: 3 x 230V/400V~, 50/60Hz


•
  Prąd bazowy (lb): 5A


•
  Prąd maksymalny (lmax): 80A


•
  Prąd minimalny (lmin): 0,25A


•
  Częstotliwość impulsów: 1000 imp/kWh


•
  Klasa dokładności pomiaru: B


•
  Zgodność z MID (2014/32/EU): tak


•
  Wyświetlacz: 6+2


•
  Wyjście impulsowe: tak


•
  Wielotaryfowość: tak


•
  Ilość modułów: 4.5


•
  Stopień ochrony: IP51


•
  Inne cechy: port optyczny IR

WYMIARY

• Szerokość: 72 mm



• Wysokość: 100 mm



• Głębokość: 66 mm


SCHEMAT PODŁĄCZENIA

•
  L1 – podłączenie fazy 1



•
  L2 – podłączenie fazy 2



•
  L3 – podłączenie fazy 3



•
  N – podłączenie przewodu neutralnego


•
  So+- podłączenie wyjścia impulsowego


•
  A B- podłączenie protokołu RS485


•
  IN – wejście


•
  OUT – wyjście
