PIEC SPEŁNIA WYMOGI EKOPROJEKTU

Żeliwny piec wolnostojący "KRATKI" KOZA K9

Numer katalogowy: ##KOZA/K9/150##

Informacje o produkcie:

• Piec wykonany z żeliwa.



• Spełnia wymogi EKOPROJEKTU.



• Kolor czarny.



• Żeliwo minimalna grubość 8 mm.



• Wykończenie rustykalne.



• Posiada ruszt i popielnik, co ułatwia utrzymanie pieca w czystości.


• Wysoka sprawność pieca aż 75%



• Średnica wylotu spalin fi 150



• Posiada szybę żaroodporną wytrzymującą temperaturę do 660°C.


• Przeszklenie proste - 36,7 cm szer.


• System czystej szyby.



•
  System zimnej klamki - możesz zdjęć podczas palenia, aby się nie nagrzewała.


•
  Deflektor - dopalanie cząstek opału. Wydłuża drogę spalin.


•
  Nad szybą - regulacja powietrza wtórnego.


•
  Pod szybą - regulacja powietrza pierwotnego.


• Drzwiczki otwierane w lewo.



• Możliwość zamontowania wylotu spalin z tyłu lub na górze pieca.

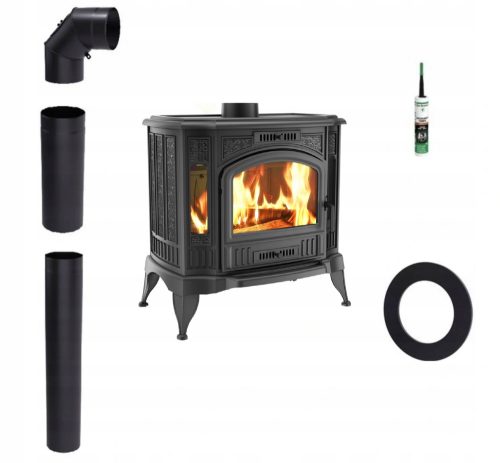

Zestaw zawiera:

• Żeliwny piec wolnostojący KOZA K9


• Rura 150/1m


• Rura 150/0,5m


• Kolano 150/90stopni


• Rozeta maskownica stalowa czarna fi 150


• Silikon uszczelniacz 1200 stopni do kominków

Dane techniczne

• Moc nominalna: 10 kW



• Zakres mocy grzewczej: 5,5-13 kW



• Średnica czopucha: 150 mm



• Sprawność cieplna (%): 75



• Emisja CO (przy 13% O₂) ≤: 0,15%



• Emisja pyłków (pył)*: 14



• Temperatura spalin °C: 290



• Waga: 165 kg



• Wymiary kozy (szerokość x wysokość x głębokość): 77,5 x 66 x 54,6 cm



• Wymiary szyby (szerokość x wysokość): 36,7 x 21,1 cm



• Wysokość nóżek: 17 cm



• Max długość polan: 35 cm



• Materiał: żeliwo



• Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%

* mg/Nm3

Przykładowa aranżacja

RYSUNEK TECHNICZNY - WYMIARY

ZALETY WKŁADU

RUCHOMY RUSZT

W kozie zastosowano solidny, żeliwny ruszt. Można go wyjmować i czyścić.

WYJMOWANY POPIELNIK

To szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie. Można ją wyjmować i łatwo czyścić.

Ułatwia też ręczną kontrolę nad procesem spalania poprzez popielnik.

PŁOTEK W KOMORZE SPALANIA

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

BEZPIECZNA SZYBA I ZIMNA KLAMKA

Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza). Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C.

System zimnej klamki umożliwia zdjęcie jej w momencie palenia w kozie. Dzięki temu nie nagrzewa się i łatwo dorzucisz drewn

DEFLEKTOR WSPOMAGA EFEKTYWNOŚĆ SPALANIA

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

WYLOT SPALIN

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanemu wylotowi spalin: z tyłu lub na górze kozy.

1. Czym palić w piecu?

Zalecanym paliwem, które może być stosowane jest drewno: dąb, grab, jesion, buk, etc.  Najlepszym paliwem jest drewno sezonowane (przynajmniej rok w miejscu przewiewnym i suchym); w pociętych i połupanych polanach. Ze względu na zbyt gwałtowny zapłon nie doradza się stosowania drewna drzew iglastych.

2. Jak palić w piecu?

Przy pierwszych rozpalaniach: urządzenie powinno funkcjonować na biegu zwolnionym, co ma umożliwić częściom normalną dylatację.

Przed rozpaleniem dużego ognia należy dwa lub trzy razy rozpalić mały. To pozwoli konstrukcji pieca na właściwe osadzenie, a farbie na utwardzenie się. Nie należy całkowicie wypełniać paleniska drewnem, optymalna ilość opału to taka, która wypełni komorę spalania około 1/3 jej objętości. Przed dołożeniem drewna należy odczekać, aż płomienie opadną.

3. Jak ustawić kozę?

Minimalny odstęp pieca od materiałów niepalnych 40 cm. Minimalny odstęp pieca od materiałów łatwopalnych boki i tył 60 cm od strony drzwi 150.

4. Główne zasady bezpieczeństwa

• Podczas wszelkich czynności związanych z obsługą i eksploatacją pieca należy pamiętać, iż jego żeliwne elementy mogą mieć wysoką temperaturę, w związku z czym do obsługi należy stosować minimalny odstęp pieca od materiałów niepalnych 40 cm.


• Minimalny odstęp pieca od materiałów łatwopalnych boki i tył 60 cm od strony drzwi 150.


• Stosuj rękawice ochronne.

Podczas eksploatacji i użytkowania pieca należy zachować zasady, które zapewniają podstawowe warunki bezpieczeństwa:

• zapoznać się z instrukcją obsługi wkładu kominkowego i bezwzględnie przestrzegać jej postanowień; -


• nie pozostawiać w pobliżu szyby pieca rzeczy wrażliwych na działanie temperatury, nie gasić ognia w palenisku wodą, nie eksploatować pieca z pękniętą szybą, w pobliżu pieca nie mogą znajdować się elementy łatwopalne;


• przedmioty wykonane z materiałów łatwopalnych, muszą znajdować się w odległości co najmniej 0,6 m od paleniska;

Ze względu na bezpieczeństwo użytkowania pieca, w czasie jego eksploatacji, zaleca się zdjęcie klamki.

5. System czystej szyby

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby.

6. Czyszczenie szyby

Jej czyszczenie można wykonać jedynie przy wygaszonym piecu. Nie należy używać do tego celu środków ściernych. Zalecamy nasze płyny lub pianki, dostępne na naszych aukcjach.

7. Usuwanie popiołu

Regularne opróżnianie popielnika zapobiega wysypywaniu się popiołu na zewnątrz. Nie należy dopuszczać do tego, by popiół dotykał spodu rusztu (uniemożliwia to obieg powietrza koniecznego do spalania). Popiół należy przesypać do metalowego pojemnika zaopatrzonego w szczelną pokrywę.

8. Konserwacja piecyka

Przed każdym sezonem grzewczym należy dokonać przeglądu i czyszczenia pieca. Należy zwrócić szczególną uwagę na stan uszczelek, wymienić je w razie konieczności. W celu ograniczenia osadzania się kreozotu zaleca się czasowe ustawienie paleniska na maksymalne spalanie przy zamkniętych drzwiczkach. Do czyszczenia komina należy używać wyłącznie urządzeń przeznaczonych do tego celu. Użytkownik zobowiązany jest do czyszczenia komina zgodnie z obowiązującymi przepisami.
