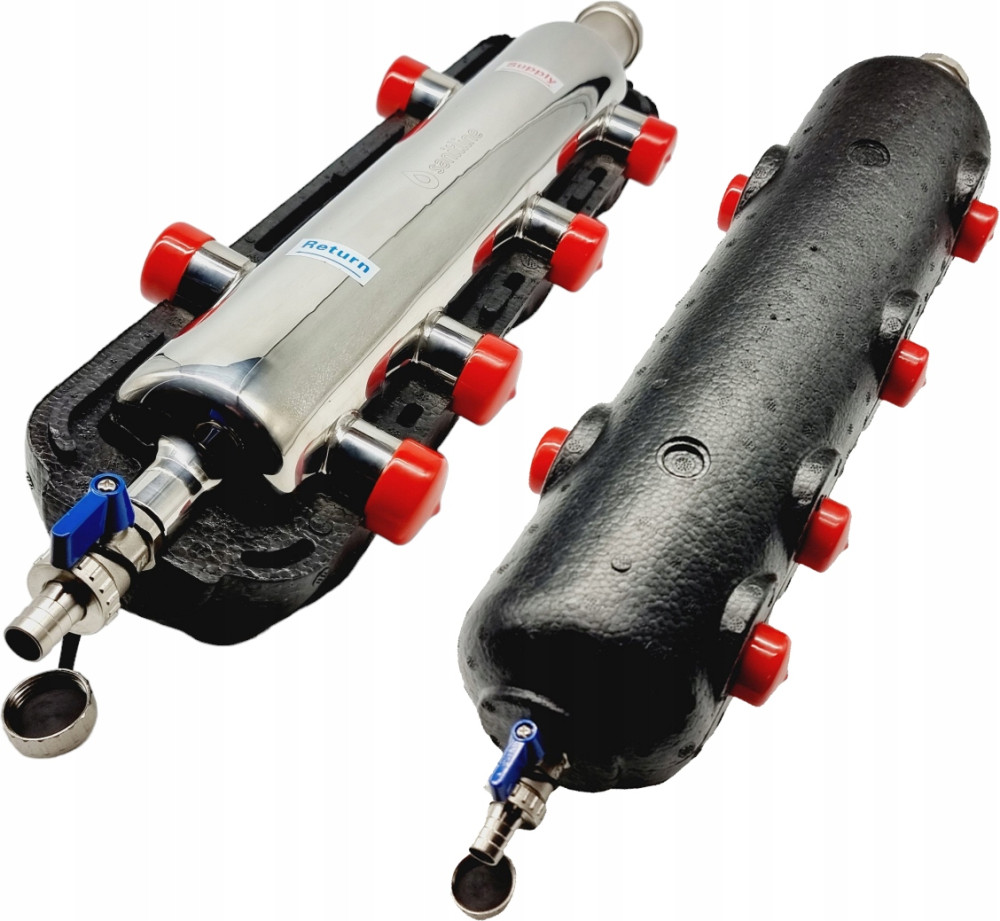

Sprzęgło hydrauliczne z izolacją termiczną dla 3 obiegów

Sprzęgło CO SANITLINE - renomowana firma gwarancją wielosezonowej prawidłowej pracy urządzenia

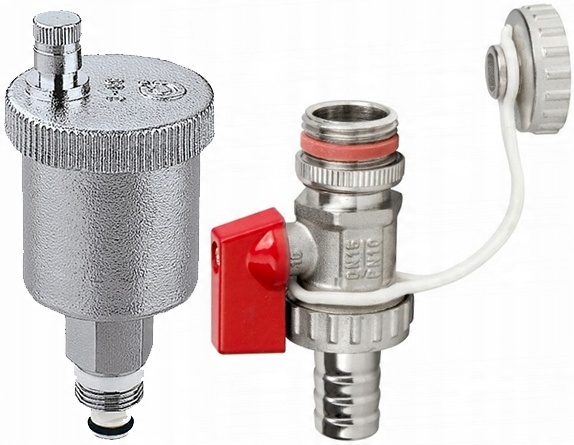

+ odpowietrznik automatyczny

+ zawór spustowy z kranikiem

Sprzęgło hydrauliczne do CO - na 6 wyjść 1-calowych

Sprzęgło hydrauliczne SNT 25 zostało zaprojektowane do rozdzielenia hydraulicznych obiegów pompowych w instalacjach zgodnych z normą PN-EN 12828, celem zbalansowania ciśnienia i temperatur w układzie.

Jego główną funkcją jest separacja obiegów pompowych - zarówno pojedynczego obiegu pompowego źródła ciepła, jak i dwóch źródeł ciepła, oraz obiegów pompowych instalacji grzewczej.

Świetnie sprawdza się np. w balansowaniu obiegu pompy ciepła współpracującej z innym źródłem ciepła (np. kotłem, kominkiem z płaszczem wodnym itp).

Dzięki zastosowaniu tego sprzęgła CO zapewniamy optymalne warunki hydrauliczne dla pracy pomp obiegowych poprzez równomierne rozdzielnie przepływów. To z kolei gwarantuje płynną pracę całej instalacji oraz źródła ciepła w przypadku wyłączenia niektórych odbiorników ciepła, a także przedłuża żywotność pomp obiegowych.

Sprzęgło hydrauliczne, ze względu na swoją konstrukcję i właściwości, pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które można usunąć za pomocą zaworu spustowego. Dodatkowo, może pełnić funkcję podwyższania temperatury wody wracającej do źródła ciepła.

Parametry techniczne sprzęgła to:

• Moc: maksymalnie 70 kW,


• Przyłącza: Gwint Zewnętrzny G1'',


• Maksymalna temperatura pracy: 95°C,


• Maksymalne ciśnienie: 10 bar.


• Waga sprzęgła CO - około 2,6kg (z osprzętem)

Przyłącza do instalacji GZ G1”

Przyłącza osprzętu GW G1/2”

Przepływ max 4,0 m3 /h

Moc max 70 kW przy ΔT = 15K

Ciśnienie nominalne zestawu PN6

Temperatura pracy zestawu max 95°C

Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) PN16

Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max 110°C

Stężenie glikolu max 50%

Korpus sprzęgła stal nierdzewna ocynkowana

Izolacja polietylenowa

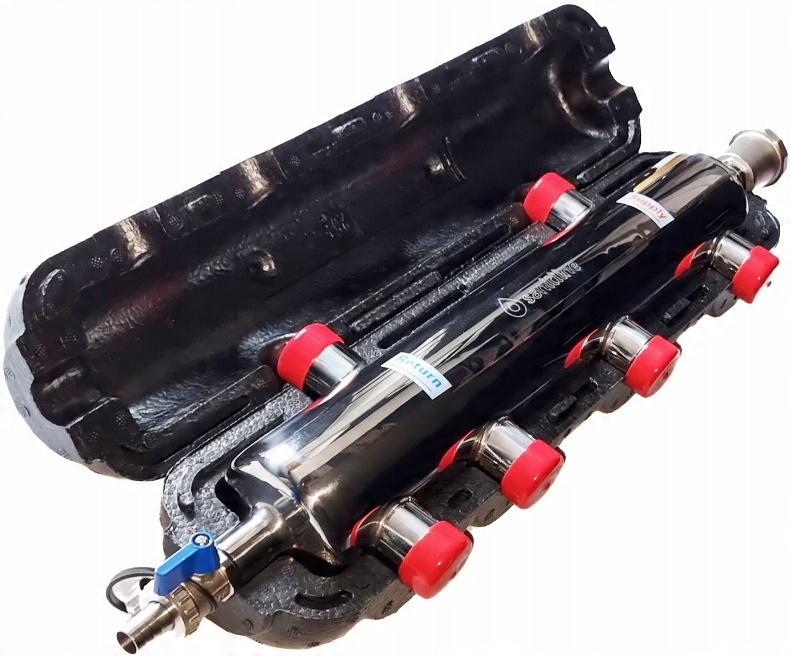

Sprzęgło hydrauliczne SNT 25 składa się ze stalowej ocynkowanej belki, oraz ocieplenia z pianki izolacyjnej w zestawie. Sprzęgło podłączamy do instalacji grzewczej przy użyciu gwintów zewnętrznych 1”.
