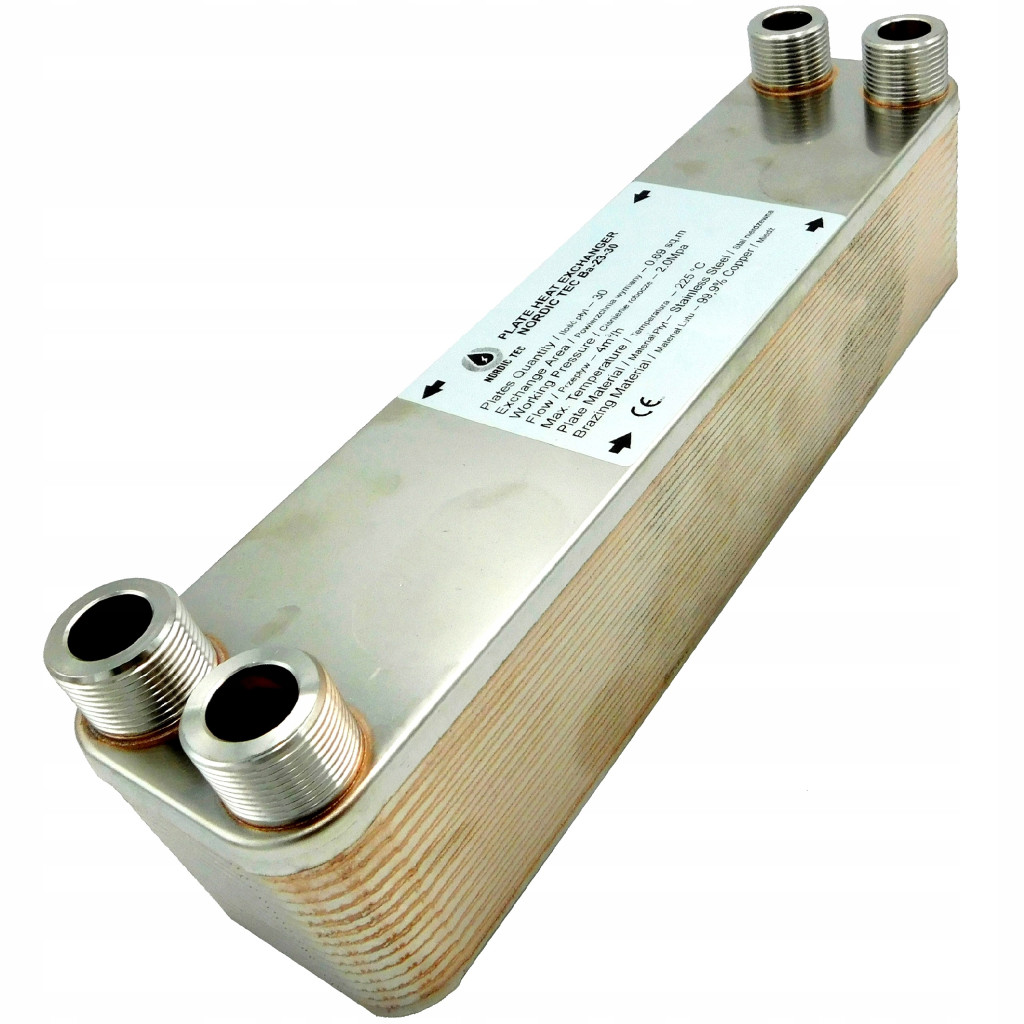

Wymiennik ciepła 30-płytowy NORDIC TEC Ba-23-30 przyłącza 4x 3/4"

Szczegóły techniczne:

•
  Materiał: Stal nierdzewna kwasodporna S316L, lutowana miedzią 99,9% Cu



• Ilość płyt: 30 sztuk


• Grubość płyty: 0,4mm


• Typ płyty: karbowana


• Moc grzewcza - do 30 kW

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

•
  Przyłącza: 4x 3/4", (DN20), Gwint zewnętrzny


•
  Ciśnienie robocze - do 20 bar (maksymalne ciśnienie pracy)


• Ciśnienie testowe - 40-45 bar


• Maksymalna temperatura pracy: do +230°C


•
  Przepływ - 4 m3/h Jest to maksymalny przepływ jaki jest w stanie obsłużyć wymiennik. Może pracować także na mniejszych przepływach.


• Powierzchnia wymiany - 0,69 m2

* Certyfikowany - CE, TÜV

Towar dopuszczony do obrotu w całej UE.

Wymiary:

Długość/Wysokość (A) - 315 mm

Szerokość (B) - 73 mm

Grubość/Głębokość bez przyłączy (F) - 80 mm

Rozstaw przyłączy wzdłuż (C) - 278 mm

Rozstaw przyłączy wszerz (D) - 40 mm

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Kooperacja z kotłami gazowymi, panelami słonecznymi (kolektorami solarnymi) oraz podgrzewaczami/zasobnikami CWU


• Współpraca urządzeń grzewczych z ogrzewaniem podłogowym


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne) w ich podłączeniu do układów grzewczych


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż, w tym branża spożywcza, piwowarstwo, przemysł maszynowy, samochodowy


• Praca w charakterze skraplacza/parownika przy pompach ciepła (w przypadku zgodności parametrów)


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską


• Oddzielenie kotłów od reszty instalacji w celu zwiększenia ich żywotności

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty, pracują zdecydowanie wydajniej niż wężownice lub wymienniki zasobnikowe w przeliczeniu na gabaryty urządzenia. Ma to duże znaczenie w przypadku małych kotłowni


• Lutowane przy użyciu nowoczesnej technologii w piecach próżniowych tworzą konstrukcję niezwykle trwałą. Dzięki temu są odporne na zmiany ciśnienia i temperatury w granicach podanych parametrów


• Łatwość montażu i relatywnie prosta konstrukcja. Dzięki temu przy użyciu instrukcji urządzenie jest w stanie podłączyć także hydraulik/instalator, który wcześniej nie miał z nim do czynienia.


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji, najlepszy sposób na dopięcie do już istniejącej instalacji np. pieca gazowego kondensacyjnego lub panelu solarnego

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to urządzenia grzewcze, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego (np. z sieci ciepłowniczych / PEC do ukladów instalacyjnych lub z obiegu kominka na ogrzewanie podłogowe).  Efektywność i wydajność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest tu najważniejsza. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego możliwości zastosowania są jednak dużo większe, jest bardzo często stosowany choćby w układach przemysłowych.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, nie zatrzymując wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą twardych lutów miedzianych (ewentualnie niklowych, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Mała grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę energii cieplnej pomiędzy cieczami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie oddzielone i nie mieszają się wzajemnie mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki technologicznemu procesowi lutowania w nowoczesnych piecach próżniowych. Wyprofilowanie/karbowanie płytek stalowych zapewnia przepływ turbulentny (czyli wzburzony dla większej wydajności wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zabrudzeń wewnątrz wymiennika. To z kolei zapewnia relatywnie wysoką długowieczność urządzenia.
