Wymiennik ciepła 25kW 30 płytowy NORDIC z IZOLACJĄ

Wymiennik ciepła Nordic Tec Ba-12-30 - 30 płytowy 25 kW

30-płytowy, o podejściach 3/4", na gwincie zewnętrznym

Wymiennik CO z Izolacją termiczną / polipropylenową w zestawie

✅ Urządzenie renomowanej marki NORDIC TEC

Opis techniczny wymiennika Ba-12-30:

• Materiał - Nierdzewka S316L kwasoodporna, z lutem miedzianym (czysta miedź 99,99%).


•
  Płyty: 30 sztuk o grubości 0,40mm, o powierzchni karbowanej wywołującej przepływ turbulentny (w konsekwencji lepszą wymianę cieplną)


• Moc wymiennika - od 10 do 25 kW

UWAGA - Górna granica mocy - 25kW - jest osiągalna przy tzw. wysokich parametrach zasilania (przy wysokich temperaturach i odpowiednich przepływach). Nie oznacza to, że wymiennik jest w stanie w każdej konfiguracji pracować z kotłem lub urządzeniem o mocy 10-25kW.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

Dobór powinien zostać dokonany przez osobą mającą rozeznanie ws wymienników ciepła.

•
  Podejścia/Przyłącza: 3/4" (wszystkie 4 przyłącza), gwint zewnętrzny


• Ciśnienie robocze - od 0 do 10 bar


•
  Ciśnienie testowe - 20 bar (ciśnienie testu przed dopuszczeniem wymiennika do dystrybucji)


• Maksymalna temperatura pracy: do +230°C


• Przepływ maksymalny dla wymiennika- 4 m3/h


• Powierzchnia wymiany cieplnej - 0,360 m2

W przypadku doboru wymiennika do kotła grzewczego - na 10kW kotła powinno przypadać minimum 0,25-0,30m2 powierzchni wymiany grzewczej na wymienniku.

Towar Certyfikowany - CE na dyrektywę ciśnieniową

• na życzenie wystawiamy deklarację zgodności z tzw. dyrektywą ciśnieniową - co oznacza dopuszczenie wymiennika do obrotu i użytkowania na terenie całej Unii Europejskiej

Wymiary modelu Ba-12-30:

Długość (A) - 191 mm

Szerokość (B) - 73 mm

Głębokość wymiennika (F) - 75 mm

Rozstaw przyłączy po długości (C) - 154 mm

Rozstaw przyłączy po szerokości (D) - 40 mm

Przy planowaniu miejsca należy wziąć poprawkę na izolację. Powyższe wymiary dotyczą samego wymiennika.

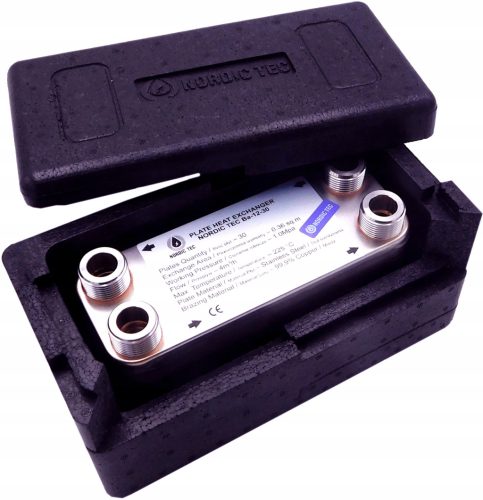

Wymiennik posiada w zestawie izolację termiczną IZ-Ba-12-30. Jest ona ważna dla ograniczania strat cieplnych na wymienniku.

Konstrukcja wymiennika ciepła NORDIC TEC Ba-12-30

Wymiennik ciepła Ba-12-30, model 30 płytowy, to urządzenie przepływowe, pracuje gdy przepływa przez niego woda (lub inne media np. glikol). Nie jest zbiornikiem wody, nie jest zasobnikiem, nie kumuluje jej, wobec czego nie można porównać go z klasycznym zasobnikiem czy bojlerem (choć te urządzenia czasem bywają nazywa również wymiennikami).

Ba-12-30 wymienia ciepło między 2 cieczami za pośrednictwem cienkich stalowych płyt / arkuszy - z których się składa. Płytki te mają grubość jedynie 0,30 lub 0,40 mm - tak aby dobrze przewodziły temperaturę, ale zarazem są ze stali nierdzewnej - po to aby zapewnić długą żywotność wymienników płytowych w naszym CO. Płyty są dodatkowo pokarbowane, by dodatkowo wzburzać przepływającą przez nie wodę - co ma poprawiać wydajność wymiany energii cieplnej.

Dzięki powyższemu - wymienniki Ba-12-30, czy dowolne inne modele płytowe z katalogu Nordic Tec nie mieszając tych cieczy są w stanie spowodować wymianę temperatur między nimi. Ale - co ważne, nie doprowadzając do zmieszania ich. Dzięki temu mogą łączyć 2 zupełnie inne układy - otwarty oraz zamknięty.

Wymiennik płytowy NORDIC TEC Ba-12-30 to urządzenie lutowane na twardo - niezwykle trudne do rozszczelnienia, dzięki nowoczesnej skandynawskiej technologii lutowania - w piecach próżniowych. Wymiennik taki jest nierozbieralny - ale dzięki dobrze dobranym wyżłobieniom płyt, jako urządzenie przepływowe nadaje się do bardzo łatwego czyszczenia i w zasadzie nie potrzebuje możliwości rozłożenia go na części.

Czy izolacja wymiennika ciepła IZ-Ba-12-30 jest potrzebna?

W układzie ogrzewania w domu - czy w mieszkaniu - każde niezaizolowane urządzenie (a nawet rurka, w której płynie ciepła woda) - wydziela część ciepła na zewnątrz. Gdy odbywa się to w pomieszczeniach, które chcemy ogrzewać - nie stanowi to problemu. Rzadko jednak widzimy sens w ogrzewaniu kotłowni, a wymienników czy osprzętu CO nie montujemy przecież w pokojach użytkowych.

Natomiast gdy ciepło to oddawane jest w kotłowni lub piwnicy zamiast trafić na grzejniki czy na podłogówkę - faktycznie są to straty cieplne, nie przyczynią się one do oszczędności.

W każdym ekonomicznym i dobrze pracującym układzie C.O. czy C.W.U. dąży się więc do izolacji urządzeń mogących powiększać straty cieplne, w tym też wymienników. Dobrze więc pomyśleć o izolacji wymiennika ciepła, a wtedy niemal całe ciepło trafi tam gdzie naprawdę go oczekujemy, czyli na pomieszczenia ogrzewane. Płaćmy tylko za ogrzewanie pomieszczeń, które ogrzewać chcemy.

W dalszej perspektywie czasowej izolacja wymiennika płytowego może oznaczać oszczędność finansową i w dobie wysokich cen opału i energii elektrycznej zwróci się dość szybko.

Jak działa wymiennik płytowy Ba-12-30?

Jest to urządzenie grzewcze, przekazujące ciepło między dwoma układami cieplnymi - stroną grzewczą i stroną ogrzewaną. Pozwala na połączenie np. obiegu kominka, kotła, pompy ciepła czy każdego innego ogrzewania z obiegiem instalacji domowej. Podobnie może być nieodzowny przy łączeniu układu miejskiej sieci ciepłowniczej do układu domu czy mieszkania.

To jednak tylko wycinek możliwości tego niepozornego urządzenia. Tak jak w ogrzewaniu może być wykorzystywane i w drugą stronę - czyli w chłodnictwie. Używane jest w większości branż np. przemysłu spożywczego do chłodzenia pasteryzowanych wcześniej produktów. Wymiennik to stały element choćby w piwowarstwie.
