Metal Color STER SK 21 szabályozó központi fűtéshez és melegvízhez

Regulator temperatury SK-21 służy do sterowania pracą dmuchawy , pompy centralnego ogrzewania C.O. oraz pompy centralnej wody użytkowej C.W.U.

ROZPALANIE:

Przed uzyskaniem temperatury ustawionej pracuje dmuchawa. Po jej osiągnięciu regulator znajduje się w trybie podtrzymania, aktywna jest wtedy funkcja przedmuchu, polegająca na cyklicznym załączaniu dmuchawy ( czas pracy i przerwy ustawiamy w MENU). Temperatura załączania pompy obiegowej wynosi 35oC pracuje cały czas wyłączenie następuje poniżej 33oC.

W celu ustawienia temperatury załączenia pompy C.O należy przy wyłączonym zasilaniu nacisnąć klawisz Menu i przytrzymując go załączyć zasilanie , zapala się kontrolka pompy C.O. i przy pomocy strzałek góra , dół ustawiamy żądana temperaturę ( w zakresie 25-80oC).

Kolejne naciśnięcie MENU zapala się kontrolka pompy C.W.U. i postępując analogicznie jak przy pompie C.O. ustawiamy żądaną temperaturę załączenia pompy C.W.U. (w zakresie 45-70oC).

Kolejne naciśnięcie MENU umożliwia nam załączenie lub wyłączenie pompy C.W.U. pali się kontrolka C.W.U.(00-pompa wyłączona , 01-pompa załączona).

Naciskając kolejny raz MENU zapalają się kontrolki C.W.U oraz regulacji obrotów możemy ustalić priorytet pompy C.W.U.(00-wyłączony , 01-załączony).

Naciskamy kolejny raz MENU, ustawiamy czas opóźnienia wentylatora (od 15-32 sekund). Kolejne naciśnięcie zapala się kontrolka pracy ręcznej ustawiamy histerezę ( zakres 0-9oC zaleca się 1-2oC).

Aby ustawienia zostały zapisane należy przycisnąć MENU aż wskoczy temperatura kotła .

Temperatura kotła wyświetlana jest naprzemiennie z temperaturą C.W.U. w cyklu 1s C.W.U. (na wyświetlaczu dodatkowo obok wartości temperatury w prawym dolnym rogu wyświetlacza kropka) a 3s kocioł .

BEZPIECZEŃSTWO UŻYTKOWANIA:

1. Przed rozpoczęciem instalacji regulator musi być wyłączony z sieci zasilającej.

2.Podłączenia regulatora może dokonać osoba posiadająca uprawnienia.

1. Gniazdo zasilające regulator musi posiadać bolec uziemiający.


2.
   Nie można narażać regulatora na zalanie wodą oraz nadmierną wilgoć.

Uwaga !

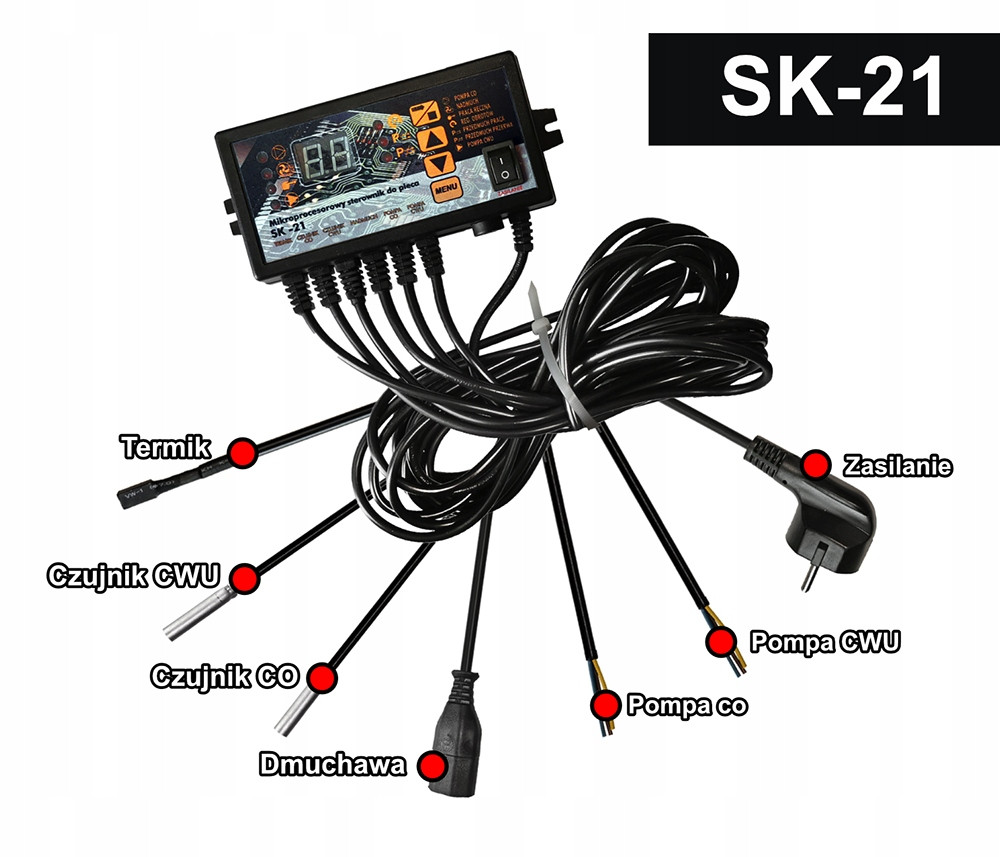

Zestaw zawiera :

1. Sterownik z pełnym okablowaniem.
