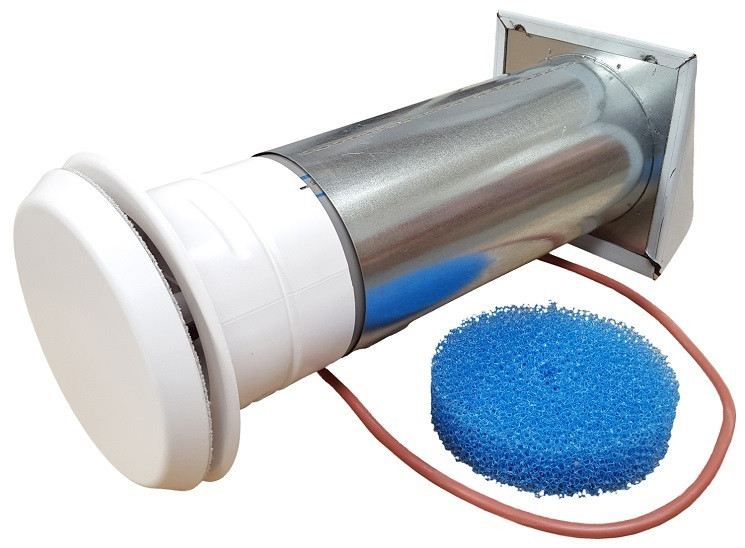

Nawietrzak okrągły z grzałką

 NOG 110A-CC

• Moc nominalna: 270 W

• Prąd maksymalny: 3 A

• Ochrona obudowy: IP 33

• Zasilanie: 230 V

• Max. wydajność: 150 m3/h

• Średnica: 110 mm
• Wykonanie: Czerpnia z blachy  chromoniklowanej

• Długość kanału: 320-550 mm

• Waga: 2,4 kg

• Gwarancja: 2 lata

• Producent: Darco


Opis produktu

Nawietrzak doprowadza świeże powietrze do wnętrza budynku.

Przeznaczony jest do montażu w ścianie, najczęściej obok lub ponad oknem.

Każda wersja nawietrzaka wyposażona jest w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych. W dodatku jest wyposażona w siatkę chroniącą przed owadami.

Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym i tłumi hałas, a także pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika.

• 1 - Ogrzane świeże powietrze

• 2 - Powietrze zewnętrzne


Dostępne są również wersje wyposażone w stabilizator przepływu (model NOGS- dostępny na naszych aukcjach ). Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić przy niekorzystnych warunkach atmosferycznych. Stabilizator może zostać również zamontowany do podstawowej wersji nawietrzaka już po jego montażu.

Nawietrzak z grzałką doprowadza świeże powietrza wstępnie je podgrzewając. Termostat zapewnia automatyczną pracę grzałki: jest odpowiedzialny za włączenie jej, gdy wpływające powietrze ma temperaturę niższą niż 4°C i wyłączenie, gdy jego temperatura wzrasta. Półprzewodnikowe elementy grzejne automatycznie regulują pobór mocy w zależności od ilości i temperatury wpływającego powietrza.

Nawietrzak ten wyposażony jest standardowo w anemostat oraz opcjonalnie w stabilizator przepływu - model NOGS

Do każdego nawietrzaka dołączany jest dodatkowo filtr powietrza (osobno, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszone przez powietrze.

Zastosowanie

• Nawiew powietrza zewnętrznego do pomieszczeń ( wersja z wyposażeniem standard)
• Nawiew i regulacja przepływu powietrza do pomieszczeń ( wersja z stabilizatorem przepływu)
• Wstępne ogrzanie powietrza zewnętrznego do pomieszczeń ( wersja z grzałką)

Wymiary

• A - 146 mm

• B - 147 mm

• C - 161 mm

• D - 112 mm

• E - 87 mm

• Przekrój kanału - 87 cm²

• Wymiary kanału Lmin-Lmax - 320÷550 mm

• Średnica otworu montażowego - 120 mm

• Wydajność dla 10 [Pa] - 49 m3/h

• Waga - 2.4 kg


Przekrój

• 1 - Czerpnia z siatką

• 2 - Rura z PP

• 3 - Anemostat

• 4 - Grzałka


Przykład poprawnego przepływu powietrza w mieszkaniu w domku jednorodzinnym lub w bloku

Świeże powietrze zewnętrzne doprowadzone jest przez nawietrzaki zamontowane w pokoju dziennym lub sypialni. Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience.

Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.
