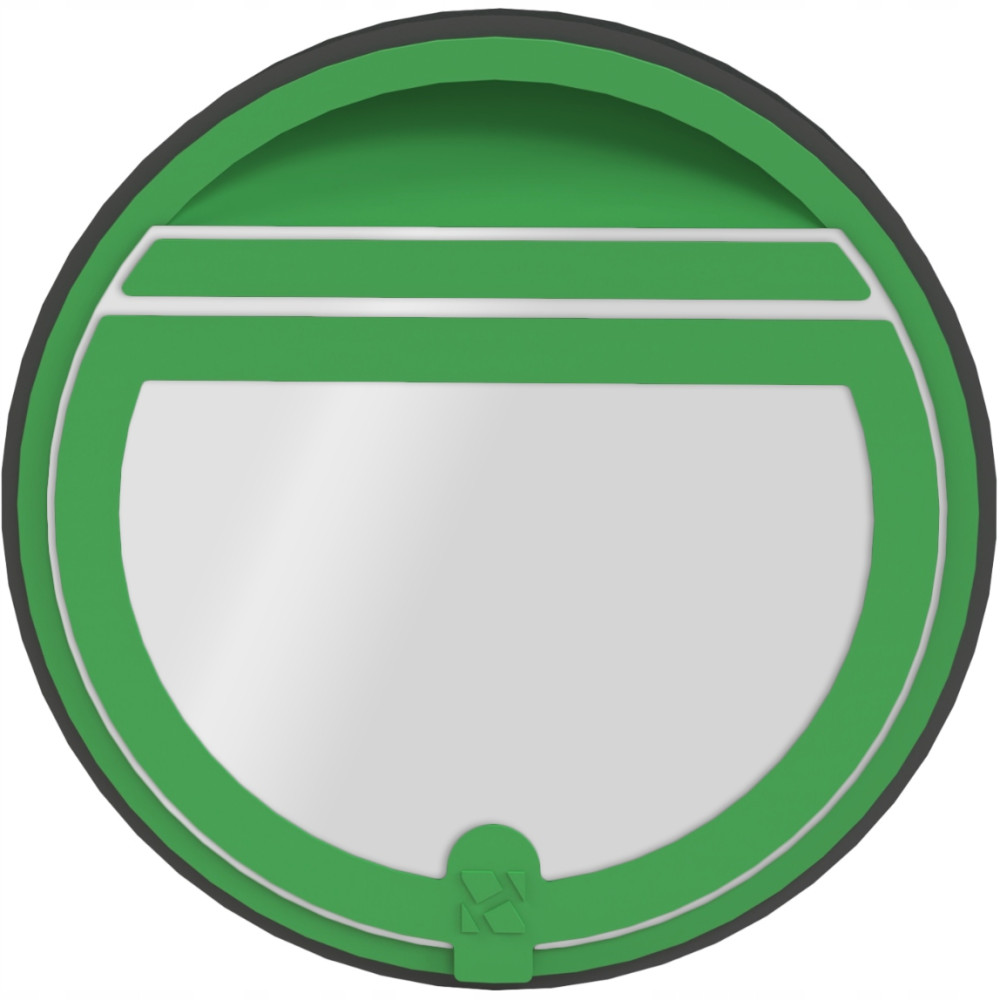

Klapa zwrotna z magnetycznym domknięciem FROGG 125

Dane techniczne

• Maksymalna temperatura pracy: 90°C



• Do kanałów wentylacyjnych o średnicy: 125 mm



• Producent: Harmann


Zalety

• Magnetyczne domknięcie zapobiegające hałasowaniu


• Potwierdzona badaniami wysoka szczelność


• Łatwy montaż wewnątrz przewodu

Produkt ze znakiem budowlanym B oraz Krajową Oceną Techniczną wydaną przez Instytut Techniki Budowlanej

Opis produktu

Klapa zwrotna z domknięciem magnetycznym, przeznaczona do montażu w instalacjach nawiewnych, wywiewnych lub nawiewno-wywiewnych, wewnątrz okrągłych kanałów wentylacyjnych o średnicy 125 mm. Konstrukcja klapy eliminuje lub w znacznym stopniu ogranicza efekt tzw. „grawitacyjnego ciągu wstecznego” w instalacjach wentylacyjnych, np. w okresach przestoju pracy wentylatorów centralnych.

Innym przykładem zastosowania jest ograniczenie migracji powietrza i zapachów pomiędzy różnymi strefami obsługiwanymi przez wspólny ciąg instalacji kanałowej (np. okapy kuchenne w budynkach wielorodzinnych, podłączone do zbiorczego pionu wywiewnego).

Elementy obudowy zostały wykonane z tworzyw sztucznych a membrana z silikonu. Zewnętrzna wyprofilowana uszczelka z gumy EPDM zapewnia szybki montaż oraz szczelne połączenie wewnątrz kanału wentylacyjnego. Urządzenie zostało wyposażone w domknięcie magnetyczne.

Montaż

Klapę należy w całości wsunąć w pozycji pionowej, do wnętrza prostego i poziomego odcinka kanału wentylacyjnego o średnicy 125mm, zachowując wypoziomowaną oś mechanizmu oraz w sposób zapewniający jego swobodny ruch. Dopuszcza się odchyłkę od pozycji pionowej do 5º zgodnie z rysunkiem.

Zastosowanie

Klapa zwrotna z domknięciem magnetycznym, przeznaczona do

- montażu w instalacjach nawiewnych, wywiewnych lub nawiewno-wywiewnych, wewnątrz okrągłych kanałów wentylacyjnych o średnicy 125 mm.

- odprowadzania powietrze z okapów kuchennych do pionów zbiorczych.

Harmann Polska uzyskał Krajową Ocenę Techniczną dla klapy zwrotnej FROGG, jako pozytywnie zweryfikowanego wyrobu budowlanego ze znakiem B (ITB-KOT-2021/2084).

*1 stycznia 2022 wszedł w życie obowiązek sporządzania Krajowej Deklaracji Właściwości Użytkowych dla wyrobów wentylacyjnych objętych Rozporządzeniem (Dz. U. z 2016 r. poz. 1966, z późn. zm.).

Wymóg obejmuje wprowadzane do obrotu zwrotne przepustnice/klapy okapowe, dla których deklarowane właściwości użytkowe powinny zostać zweryfikowane przez niezależną jednostkę notyfikowaną.

Wymiary

• ØA - 130 mm


• B - 19 mm


• ØC - 115 mm


• D - 90 mm

Charakterystyka
