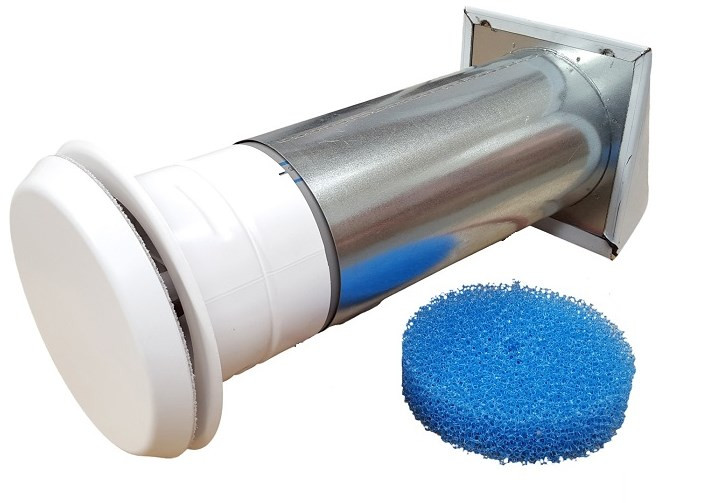

Nawietrzak okrągły z anemostatem i stabilizatorem przepływu

 NOS110A-CC

• Max. przepływ powietrza: 100 m3/h



• Średnica: 110 mm



• Wykonanie: Czerpnia z blachy  chromoniklowanej



• Długość kanału: 320-550 mm



• Waga: 1,5 kg



• Producent: Darco


Opis produktu

Nawietrzak doprowadza świeże powietrze do wnętrza budynku.

Przeznaczony jest do montażu w ścianie, najczęściej obok lub ponad oknem.

Każda wersja nawietrzaka wyposażona jest w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych. W dodatku została wyposażona w siatkę chroniącą przed owadami.

Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym i tłumi hałas, a także pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika.

• 1 - Świeże powietrze



• 2 - Powietrze zewnętrzne


Do każdego nawietrzaka dołączany jest filtr powietrza (osobno, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszone przez powietrze.

Zastosowanie

• Nawiew powietrza zewnętrznego do pomieszczeń ( wersja z wyposażeniem standard)


• Nawiew i regulacja przepływu powietrza do pomieszczeń ( wersja z stabilizatorem przepływu)

Wymiary

• A - 146 mm



• B - 147 mm



• C - 161 mm



• D - 112 mm



• E - 87 mm



• Przekrój kanału - 87 cm²



• Wymiary kanału Lmin-Lmax - 320÷550 mm



• Średnica otworu montażowego - 120 mm



• Wydajność dla 10 [Pa] - 50 m3/h



• Dn,e,w 2 mm - 38 dB



• Dn,e,w 23 mm - 29 dB



• Waga - 1.5 kg


Przekrój

• 1 - Czerpnia z siatką



• 2 - Rura z PCV



• 3 - Anemostat



• 4 - Stabilizator przepływu


Nawietrzak jest wyposażony w stabilizator przepływu. Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić przy niekorzystnych warunkach atmosferycznych. Stabilizator może również zostać zamontowany do podstawowej wersji nawietrzaka już po jego montażu.

Przykład poprawnego przepływu powietrza w mieszkaniu w domku jednorodzinnym lub w bloku

Świeże powietrze zewnętrzne doprowadzone jest przez nawietrzaki zamontowane w pokoju dziennym lub sypialni. Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience.

Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.
