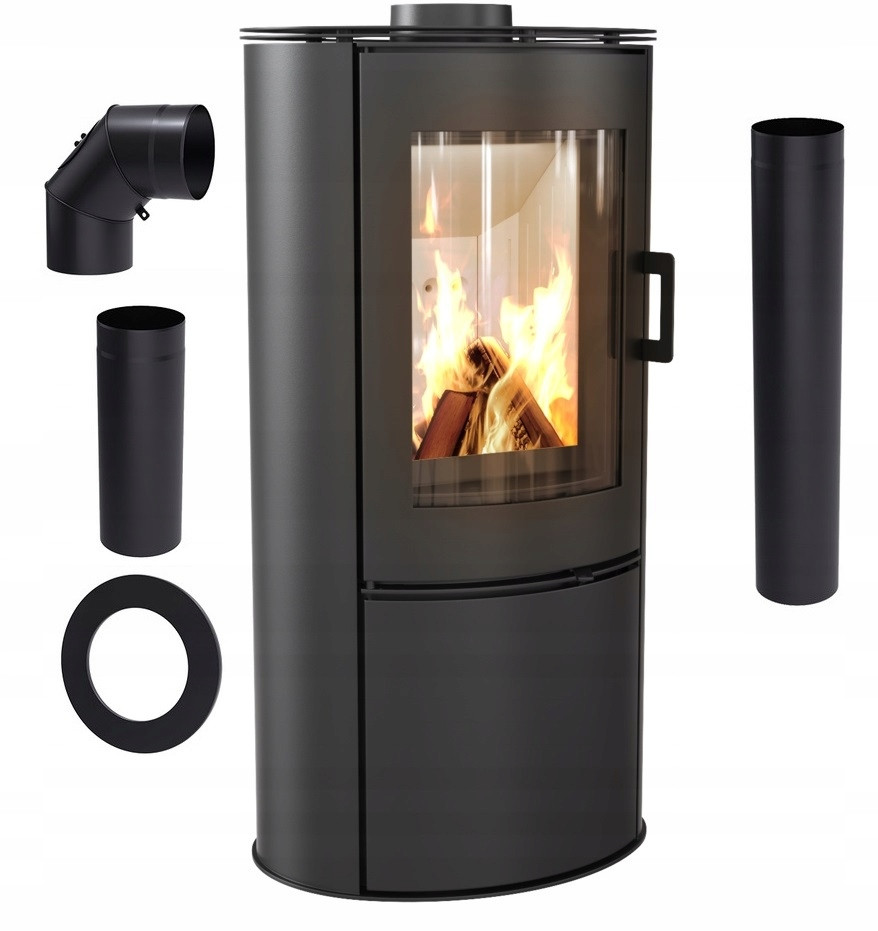

ZESTAW: Piec wolnostojący KOZA AB STAL DR do rekuperacji z wylotem spalin fi 150 + dolot, moc 5,5kw + akcesoria

Zestaw zawiera:

1. kozę AB s/dr


2. rurę fi 150 50cm


3. rura fi 150 1m


4. kolano 90st fi 150


5. rozetę fi 150

Parametry pieca spełniają surowe niemieckie normy BImSchV 2, Flamme Verte i wymagania Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Piec polecany do domów z rekuperacją.

W standardzie piec posiada:

• system czystej szyby


• nowoczesną klamkę


• 2 deflektory


• ruszt


• popielnik


• dolot


• wyłożenie termotec


• mechanizm push to open

Informacje o produkcie:

• Materiał - wysoko gatunkowa stal



• Kolor matowy czarny



•
  Przeszklenie półokrągłe - zwiększa wizję ognia


•
  Mechanizm push to open (otwieranie przez docisk)


• Wyjmowany ruszt i popielnik



• KLASA ENERGETYCZNA A


• Wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło


• Białe wnętrze


• Moc nominalna 5,5 kW


•
  Szyba żaroodporna wytrzymującą temperaturę do 660°C


•
  Regulowany wylot spalin: montażowych, z tyłu lub na górze pieca


•
  2 x deflektory -wydłużają drogę spalin


• Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie


• System czystej szyby.


• Przeznaczony do rekuperacji.



• Spełnia normy EKOPROJEKT


Koza AB o cylindrycznym, nowoczesnym kształcie to świetne rozwiązanie dla osób, które pragną prawdziwego ciepła domowego ogniska, ale nie dysponują dużą przestrzenią.

Piec wolnostojący KOZA/AB/S/DR to doskonałe rozwiązanie dla osób poszukujących niezawodnego, efektywnego i estetycznego ogrzewania. Ten wyjątkowy piec został zaprojektowany z myślą o spełnieniu najwyższych standardów jakości i wydajności.

Wyposażony w stalowy korpus, piec KOZA/AB/S/DR zapewnia trwałość i solidność konstrukcji. Akumulacyjne wyłożenie komory spalania pozwala na lepsze przechwytywanie i wykorzystanie ciepła, co przyczynia się do efektywnego ogrzewania pomieszczeń. Żeliwny ruszt oraz stalowy popielnik gwarantują niezawodne działanie i łatwe utrzymanie czystości.

Innowacyjne rozwiązania techniczne, takie jak deflektor wydłużający drogę spalin, pozwalają na optymalne wykorzystanie energii i poprawiają efektywność spalania. Dodatkowo, przepustnica powietrza umożliwia regulację dopływu powietrza, co pozwala na precyzyjne sterowanie procesem spalania.

Piec KOZA/AB/S/DR wyróżnia się swoim cylindrycznym kształtem, który nadaje mu nowoczesny i atrakcyjny wygląd. Spełnia również normy ekoprojektu oraz BImSchV 2, co oznacza, że jest przyjazny dla środowiska i spełnia najwyższe standardy emisji.

Główne cechy pieca wolnostojącego KOZA/AB/S/DR:

• Stalowy korpus zapewniający trwałość i solidność


• Akumulacyjne wyłożenie komory spalania dla lepszej efektywności


• Żeliwny ruszt i stalowy popielnik dla niezawodności i łatwej konserwacji


• Deflektor wydłużający drogę spalin dla optymalnego wykorzystania energii


• Przepustnica powietrza umożliwiająca regulację dopływu powietrza


• Cylindryczny kształt nadający nowoczesny wygląd


• Spełnianie norm ekoprojektu i BImSchV 2

Zapewnij sobie niezawodne, wydajne i ekologiczne ogrzewanie dzięki piecowi wolnostojącemu KOZA/AB/S/DR. Ten piec to nie tylko urządzenie grzewcze, ale również element dekoracyjny, który podkreśli charakter Twojego wnętrza. Jego doskonałe właściwości techniczne i estetyczne sprawiają, że jest idealnym rozwiązaniem dla osób poszukujących harmonii między funkcjonalnością a stylem.

Zamów piec wolnostojący KOZA/AB/S/DR już dziś i ciesz się nie tylko efektywnym ogrzewaniem, ale także pięknym designem, który stanie się ozdobą Twojego wnętrza. Odkryj harmonię między funkcjonalnością a stylem dzięki temu wyjątkowemu rozwiązaniu grzewczemu

Zalety

1. Dwie możliwości podłączenia: Piec posiada możliwość zamontowania wylotu spalin zarówno od góry jak i od tyłu urządzenia, co zdecydowanie ułatwia montaż. * W przypadku podłączenia z tyłu należy zakupić dodatkową zaślepkę płyty górnej.

2. Efektywne ogrzewanie: Komora spalania wyposażona w Termotec - materiał akumulującym ciepło, który podwyższa temperaturę w palenisku. Zapewnia to efektywniejsze spalanie i dłuższe utrzymywanie temperatury.

3. Wygodne użytkowanie: Żeliwny ruszt oraz wyjmowany stalowy popielnik gwarantują komfort użytkowania i łatwe czyszczenie urządzenia z odpadów paleniskowych.

4. Zewnętrzny dolot powietrza z przepustnicą: Dolot powietrza realizowany jest za pomocą zewnętrznego króćca (z możliwością podłączenia od tyłu jak i od spodu) o średnicy fi 100 mm wyposażonego w mechanizm regulacji optymalizujący procesu spalania. Przesuwka regulacji umieszczona jest w estetycznej dolnej komorze urządzenia za drzwiczkami rewizyjnymi.

5. Odporna farba: Wkład pokryty specjalnie przygotowaną mieszanką odporną na wysokie temperatury, utwardzoną w piecu tunelowym.

6. Potrójny obieg powietrza: W urządzeniu zastosowano potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna dostarczane pod ruszt. Powietrze wtórne, zapewniające ekologiczne spalanie - dostarczane otworami w tylnej ścianie paleniska. Kurtyna powietrzna, system czystej szyby w którym powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach pieca.

7. Wysoka efektywność i Ekologia: Urządzenie wyposażone jest w deflektor który stanowi naturalny kanał konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła. Zwiększa to efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery gwarantując zgodność z normami EcoDesign oraz BImSchV 2.

DEFLEKTOR WSPOMAGA EFEKTYWNOŚĆ SPALANIA

Dopalanie cząstek opału dzięki dwóm deflektorom, które wydłużają drogę spalin.

DOLOT POWIETRZA Z PRZEPUSTNICĄ

Wbudowany dolot powietrza z zewnątrz fi 100 z zamontowaną fabrycznie przepustnicą, który zapewnia doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku, co wpływa na lepsze spalanie i większy komfort użytkowania.

DOPOWIETRZANIE KOMORY SPALANIA

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

WYŁOŻENIE TERMOTEC

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury następuje dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

WYJMOWANY POPIELNIK

Pojemnik na popiół, w którym gromadzą się pozostałości po spalonym drewnie. Można go wyjmować i łatwo czyścić.

RUCHOMY WYLOT SPALIN

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanemu wylotowi spalin: z tyłu lub na górze pieca (przy montażu wylotu z tyłu pieca wymagany jest zakup zaślepki płyty górnej).

ŻELIWNY RUSZT

W kozie zastosowano solidny, żeliwny ruszt. Można go wyjmować i czyścić.

SZYBA ODPORNA NA WYSOKIE TEMPERATURY

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

SYSTEM CZYSTEJ SZYBY

W piecu zastosowany jest system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

PÓŁOKRĄGŁA SZYBA

Uwydatnione piękno ognia dzięki zaokrąglonej szybie.

MAKSYMALNE ZUŻYCIE ENERGII

Korpus i front wkładu odporne na wysokie temperatury dzięki wysokiej jakości stali użytej do produkcji.

Pełne spalanie na pył dzięki dwóm deflektorom wydłużającym drogę spalin.

Potrójny system wentylacji komory spalania: powietrze pierwotne - powietrze wtórne doprowadzane pod ruszt przez otwory w tylnej ścianie. Dodatkowo zaprojektowano system czystej szyby (kurtyna powietrzna).

Efektywny proces spalania i utrzymanie temperatury pozwalającej na dłuższe utrzymanie ciepła dzięki wyłożeniu komory spalania materiałem akumulującym ciepło TERMOTEC, który podnosi temperaturę w komorze spalania.

Wbudowany dolot powietrza zewnętrznego fi 110 zapewniający dopływ powietrza z zewnątrz bezpośrednio do paleniska, co przekłada się na lepsze spalanie i wyższy komfort użytkowania.

EKOLOGICZNE SPALANIE

Kominek AB S/DR jest zgodny z Flamme Verte - zrównoważonym rozwiązaniem grzewczym, które łączy ciepło z ekologiczną świadomością. Ten piec został zaprojektowany tak, aby spełniać surowe normy środowiskowe Flamme Verte, zapewniając wysoką wydajność, czyste spalanie i zmniejszoną emisję. Ciesz się przytulną atmosferą ognia z drewna, jednocześnie minimalizując swój wpływ na środowisko dzięki temu odpowiedzialnemu wyborowi ogrzewania.

Piec spełnia kryteria Ecodesign i restrykcyjnej normy BImSchV 2 określającej maksymalną emisję CO.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazów szlachetnych.

Wszystkie elementy stalowe są wycinane laserowo i wyginane na giętarkach CNC.

Front wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C.

WYGODNY W UŻYCIU

Wyjmowany ruszt i szuflada na popiół pozwalają utrzymać piec w czystości.

Zmniejszone osadzanie się sadzy dzięki systemowi czystego szkła (kurtyna powietrzna).

Elegancki i wygodny uchwyt.

Może być używany w różnych warunkach montażowych dzięki regulowanemu wylotowi spalin: z tyłu lub z góry pieca (w przypadku instalacji tylnego wylotu spalin wymagany jest zakup górnej pokrywy płyty).

Nowoczesny design

Komora pod paleniskami wyposażona jest w mechanizm push to open - naciśnij, aby otworzyć.

Zwiększona widoczność na palenisko.

Poprawiona widoczność ognia dzięki zakrzywionej szybie

Dane techniczne

•
  Moc nominalna (kW): 5,5


•
  Sprawność cieplna (%): 80,5


•
  Średnica wylotu spalin (mm): 150


•
  Spełnia kryteria EKOPROJEKTU: Tak


•
  Przeznaczony do rekuperacji: Tak


•
  Zgodność z normą BImSchV 2: Tak


•
  Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%


•
  Waga (kg): 110,0


•
  Temperatura spalin (℃): 297,0


•
  Max długość polan (cm): 25


•
  Emisja CO (mg/m3): 965,0


•
  Współczynnik efektywności energetycznej EEI: 106,7


•
  Rodzaj przeszklenia: półokrągłe


•
  Otwieranie drzwi: w lewo


•
  Materiał wykonania: stal, żeliwo


•
  Szerokość (cm): 52,80


•
  Wysokość (cm): 105,20


•
  Głębokość (cm): 42,20


•
  Dolot powietrza: Tak


•
  Wyłożenie komory spalania: Tak


•
  Popielnik: Tak


•
  Ozdobna szyba typu glass: Nie


•
  Klasa efektywności energetycznej: A


•
  Kolor: czarny


•
  Kolor wyłożenia:  biały


•
  Producent: Kratki

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

DOBÓR PALIWA

Paliwo zalecane:

producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm. - wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane:

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna. Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione:

W ogrzewaczach nie mogą być spalane: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

ROZPALANIE PIECA WOLNOSTOJĄCEGO

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków i pieców wolnostojących jest tzw. rozpalanie od góry. Nie należy całkowicie wypełniać paleniska drewnem, optymalna ilość opału to taka, która wypełni komorę spalania max 1/3 jej objętości. Przed dołożeniem drewna należy odczekać, aż płomienie opadną, nie należy dokładać drewna na zbyt duży żar. Po rozpaleniu ognia, należy uzupełniać drewnem komorę spalania, układając paliwo w sposób, który racjonalnie wypełni komorę dla przewidzianego czasu palenia określonego przez użytkownika na podstawie indywidualnych doświadczeń. Drzwiczki należy każdorazowo zamykać. Po dłuższym nie używaniu zaleca się pierwsze rozpalenie wykonać z mniejszą mocą.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW:

Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotność do 20%,) - Dowolna podpałka - Zapałki/zapalarka

2. PRZYGOTOWANIE PALENISKA:

Otwieramy wszystkie dopowietrzenia/przepustnice w piecu - Układamy większe polana na dnie paleniska w sposób naprzemienny - Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza - Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz)

Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone.

Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina.

W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby
