DOMOFON EURA ADP-11A3 INVITO BIAŁY

• OBSŁUGA FURTKI I BRAMY,


• GŁOŚNOMÓWIĄCY UNIFON


• FUNKCJA PODSŁUCHU I REGULACJI GŁOŚNOŚCI

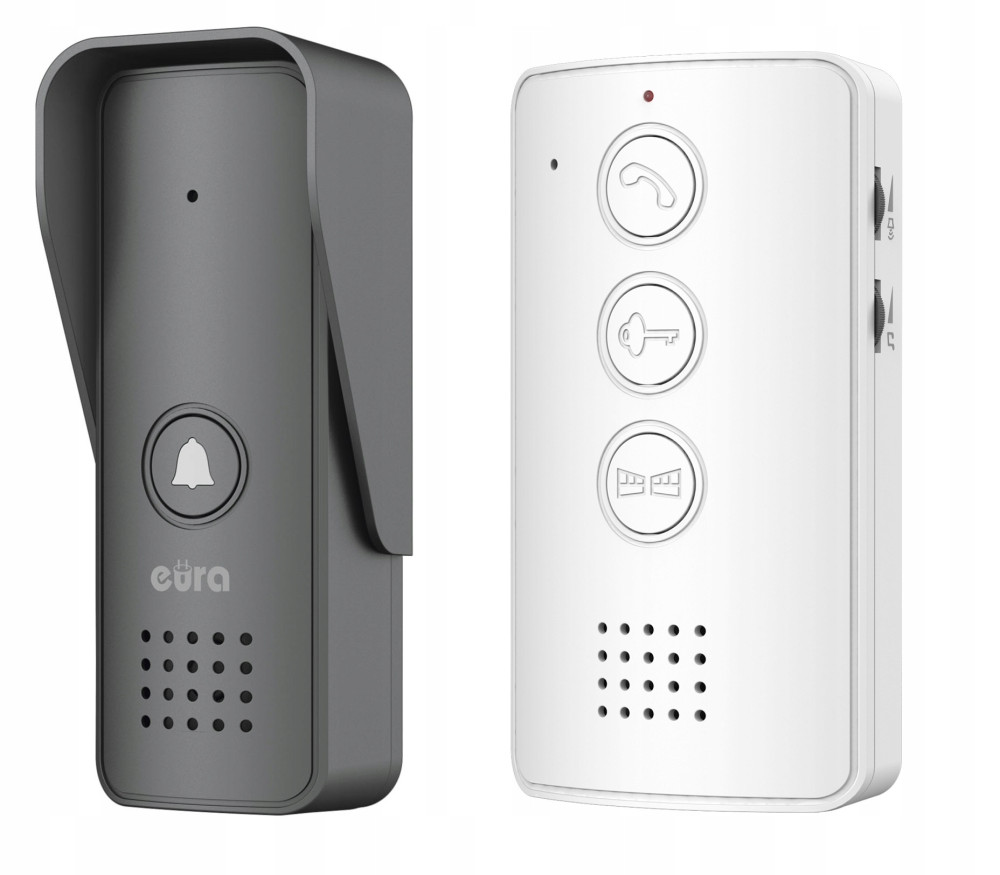

Domofon jednorodzinny  wyposażony jest w biały unifon głośnomówiący umożliwiający obsługę 2 wejść (furtki i bramy), małogabarytową kasetę zewnętrzną oraz zasilacz 12 V DC. Domofon Eura ADP-11A3 Invito można rozbudować o 2 dodatkowe unifony.

UNIFON

Unifon bezsłuchawkowy posiada funkcję obsługi dwóch wejść, tym samym umożliwia otwierania furtki oraz np. bramy. Ponadto wyposażony jest w przycisk dyskretnego podsłuchu otoczenia kasety zewnętrznej i regulację głośności rozmowy.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)



• Ilość melodii gongu: 1



• Głośnomówiący: Tak



• Temperaturowy zakres pracy unifonu: 0ºC ~ +55ºC



• Wymiary unifonu (W x SZ x G): 137 x 89 x 23 mm



• Waga netto unifonu: 160 g


BUDOWA UNIFONU

A. FRONT

1. Mikrofon


2. Głośnik


3. Wskaźnik zasilania (dioda LED)


4. Regulacja głośności


5. Dyskretny podsłuch


6. Otwarcie bramy


7. Otwarcie furtki


8. Odebranie połączenia

B. TYŁ

1. Zawieszki


2. Terminal połączeniowy


3. Gniazdo zasilania

KASETA ZEWNĘTRZNA

Jednolokatorska kaseta zewnętrzna domofonu przeznaczona jest do montażu zarówno natynkowego jak i podtynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC



• Rodzaj komunikacji: Przewodowa



• Maks. liczba lokatorów: 1



• Materiał obudowy: Stop aluminium



• Sposób montażu kasety zewn.: Natynkowy/Podtynkowy



• Daszek ochronny: Tak



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC



• Wymiary kasety zewn. (W x SZ x G): 142 x 65 x 50 mm



• Waga netto kasety: 220 g


BUDOWA KASETY ZEWNĘTRZNEJ

1. Otwory do montażu modułu w ścianie


2. Głośnik


3. Mikrofon


4. Przycisk wywołania


5. Terminal połączeniowy


6. Daszek

SCHEMAT PODŁĄCZENIOWY

LEGENDA

1. Wyjście na elektrozaczep


2. Stacja bramowa


3. Unifon


4. Adapter zasilający DC 12V


5. Wyjście na automat bramowy

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2


• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
