AS-102A to dwurodzinny domofon firmy Zamel z funkcją otwierania bramy i furtki, możliwością rozbudowy o dodatkowe słuchawki oraz dodatkowy panel zewnętrzny.

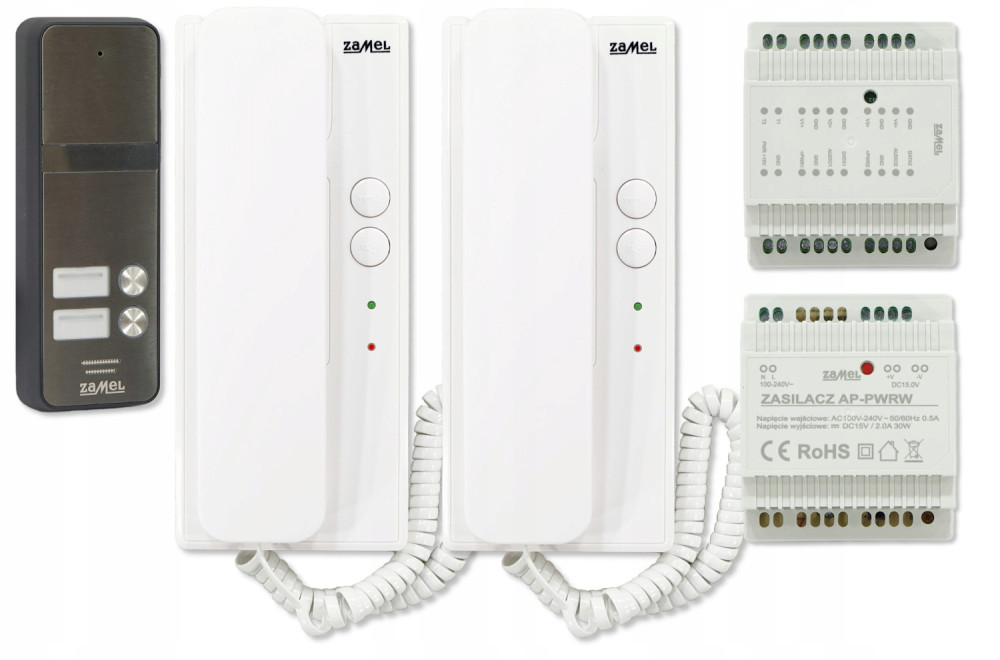

Zestaw zawiera :

1. przystawkę kątową panela umożliwiającą montaż panela zewnętrznego pod kątem.

2. panel zewnętrzny audio o parametrach :

• temperatura pracy: -30°C ~ +40°C


• temperatura przechowywania: 0°C ~ 50°C


• zasilanie: DC 12 V


• zużycie energii: 3W (Max), 0,2W (tryb czuwania)


• napięcie wyjścia przekaźnika: 12V 300mA


• małe wymiary urządzenia: 130x48x18mm



• Waga: 215g

3. uchwyt montażowy panela.

4. dwie słuchawki audio o parametrach

• wymiary : 190x85x47 mm


• temperatura pracy: 0°C ~ +40°C


• zasilanie: DC 10-12 V


• zużycie energii: 1,2W (Max), 0,2W (tryb czuwania)


• waga: 250g

oraz funkcjach :

• sterowanie otwarciem bramy oraz furtki



• możliwość podłączenia kolejnej słuchawki


• regulacja głośności rozmowy

5. zasilacz (AP-PWRW) panela i słuchawki o parametrach :

• napięcie wejściowe zasilania : 230V


• napięcie wyjściowe zasilacza: 15V DC 2A


• Klasa szczelności: IP20


• temperatura pracy [°C]: -30 ~ +40


• wymiary (wys x szer x gł.) [mm]: 57 x 95 x 78


• montaż na szynę TH-35

6. dystrybutor sygnału (AP-SW1) o parametrach

• napięcie zasilania: 15V DC


• pobór mocy (wzbudz. / czuw.) [W]: 1 / 0,2


• klasa szczelności: IP20


• temperatura pracy [°C]: -30 ~ +40


• wymiary (wys x szer x gł.) [mm]: 57 x 95 x 78


• montaż na szynę TH-35

7. przewody przyłączeniowe słuchawki

8. kołki, śruby montażowe oraz wkrętak.

9. instrukcja obsługi

Opis domofonu :

Opis :

1. przycisk otwarcia bramy oraz furtki



2. przycisk funkcji interkom / przekazywania rozmowy / funkcji nie przeszkadzać


3. kontrolka LED zasilania (zielona)


4. kontrolka LED statusu urządzenia (czerwona)


5. gniazdo łączące słuchawkę MASTER z dystrybutorem sygnału AP-SW1


6. regulacja głośności rozmowy słuchawki


7. przełącznik trybu pracy słuchawki (MASTER/SLAVE)


8. gniazdo dla kolejnej słuchawki AP-AD2W SLAVE (opcjonalnie)


9. mikrofon


10. regulacja głośności rozmowy panela


11.
    podświetlane okienka na etykietę imienną


12.
    podświetlane przyciski wywołania


13. głośnik

funkcje domofonu :

ODBIERANIE POŁĄCZEŃ

System umożliwia odbieranie połączeń z panelu bramowego, połączenia interkom oraz otwieranie bramy i furtki. Po naciśnięciu przycisku dzwonka na panelu bramowym zarówno słuchawka oraz panel będą jednocześnie dzwoniły przez maksymalnie 30 sekund do momentu odebrania połączenia. Po odebraniu połączenia przychodzącego rozmowa może trwać maksymalnie 2 minuty. Po upływie tego czasu połączenie zostanie automatycznie rozłączone. W celu zakończenia połączenia należy odwiesić słuchawkę. Podczas połączenia w dowolnym momencie można otworzyć bramę i furtkę.

FUNKCJA PRZEKAZYWANIA ROZMOWY

W trakcie połączenia pomiędzy panelem bramowym oraz dowolną słuchawką naciśnięcie przycisku (2) "Słuchawka" spowoduje przekazanie rozmowy na drugą słuchawkę (pod warunkiem jej zainstalowania)

FUNKCJA INTERKOMU

W trybie czuwania krótkie naciśniecie przycisku „Słuchawka” (2) spowoduje wywołanie połączenia interkom z drugą słuchawką (pod warunkiem jej zainstalowania). Interkom działa tylko w obrębie rodziny

FUNKCJA NIE PRZESZKADZAĆ

Aby wyciszyć wywołanie z panelu bramowego należy przytrzymać przez 3 sek.przycisk (2). Dzwonek dla połączeń interkomowych pozostanie nadal aktywny. W celu wyłączenia funkcji należy przytrzymać przez 3 sek. przycisk (2).

FUNKCJA OTWIERANIA FURTKI ORAZ BRAMY

W trybie połączenia intercom lub wywołania z panelu bramowego każdorazowo po odebraniu połączenia uruchomienie przekaźnika furtki w panelu odbywa się poprzez krótkie naciśnięcie przycisku „Klucz” (1). W jakimkolwiek trybie naciśnięcie i przytrzymanie przez co najmniej 3 sekundy przycisku „Klucz” (1) spowoduje uruchomienie przekaźnika 2 bramy w panelu. W jakimkolwiek trybie trzykrotne naciśnięcie w przeciągu 3 sekund przycisku „Klucz” (1) spowoduje uruchomienie przekaźnika furtki w drugim panelu (pod warunkiem jego zainstalowania)

Schemat podłączenia :

Schemat

od strony mieszkania/domu

1. słuchawki (połączone z dystrybutorem instalacją 2-żyłową)

2. dystrybutor sygnału.

3. zasilacz montowany na szynę TH-35

od strony posesji :

4. panel zewnętrzny (podłączony z dystrybutorem instalacją 4-żyłową)

5. opcjonalnie przycisk wyjścia (sprzedawany osobno) - przycisk umożliwiający otwarcie furtki od strony posesji.

6. elektrozaczep/rygiel furtki, rewersyjny lub standardowy (sprzedawany osobno)

7. brama

Przy instalacjach powyżej 50m pomiędzy dystrybutorem a panelem zewnętrznym do zasilania elektrozaczepu należy zastosować zewnętrzny zasilacz 12V (schemat podłączenia w instrukcji obsługi)

Maksymalna długość instalacji: 100m

Rozbudowa zestawu :

1. sprzedawany zestaw (panel zewnętrzny, słuchawka, zasilacz, dystrybutor sygnału)

2. możliwość rozbudowy o dodatkowe słuchawki.

3. możliwość rozbudowy o dodatkowy panel (drugie wejście na posesję)

4. rygiel i przycisk wyjścia.
