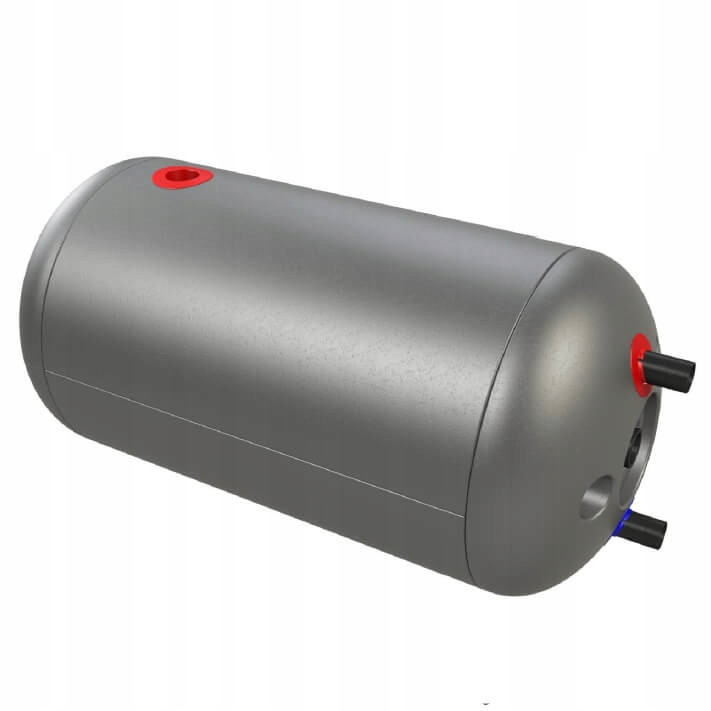

ELEKTROMET WGJ-G MAX 140 L

Podgrzewacz Wymiennik Bufor Bojler CWU w polistyrenie z podwójną wężownicą

Dane techniczne:

• Producent: Elektromet



• Model: WGJ-g MAX 140



• Kod: 203-14-200



• Straty postojowe**: 38 W



• Klasa efektywności energetycznej**: A



• Pojemność magazynowa zbiornika: 125 dm³



• Powierzchnia wężownicy: 0,54 m²



• Wydajność c.w.u. 70/10/45°C: 280 dm³/h



• Moc grzewcza 70/10/45°C: 11,5 kW



• Anoda magnezowa Ø x długość: Ø 25 x 270 mm



• Parametry pracy zbiornika: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C



• Parametry czynnika grzewczego: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C



• Masa ogrzewacza*: 42 kg


* dla zbiornika z izolacją termiczną **zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013

Właściwości:

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą. Izolacja termiczna wykonana jest z pianki polistyrenowej.

Rysunek techniczny:

• H mm 1260


• D mm 500


• E mm 1060


• A mm 230


• K mm 65


•
  MC – mufa cyrkulacji ½”


•
  MP – mufa przyłącza “podkowy” 1″


•
  KW – króciec wężownicy 1¼”


•
  KG – korek grzałki 1½”


•
  MG – mufa grzałki 1½”


•
  WE – zasilanie wodą grzewczą 1¼”


•
  WY – powrót wody grzewczej 1¼”


•
  RK – rurka termometryczna zamknięta Ø 12 mm wewnątrz


•
  ZW – zimna woda użytkowa dopływ ¾” (maskownica niebieska)


•
  CW – ciepła woda użytkowa odpływ ¾” (maskownica czerwona)


•
  AN – anoda magnezowa na korku 1¼” (dla WGJ-g 80-140)
