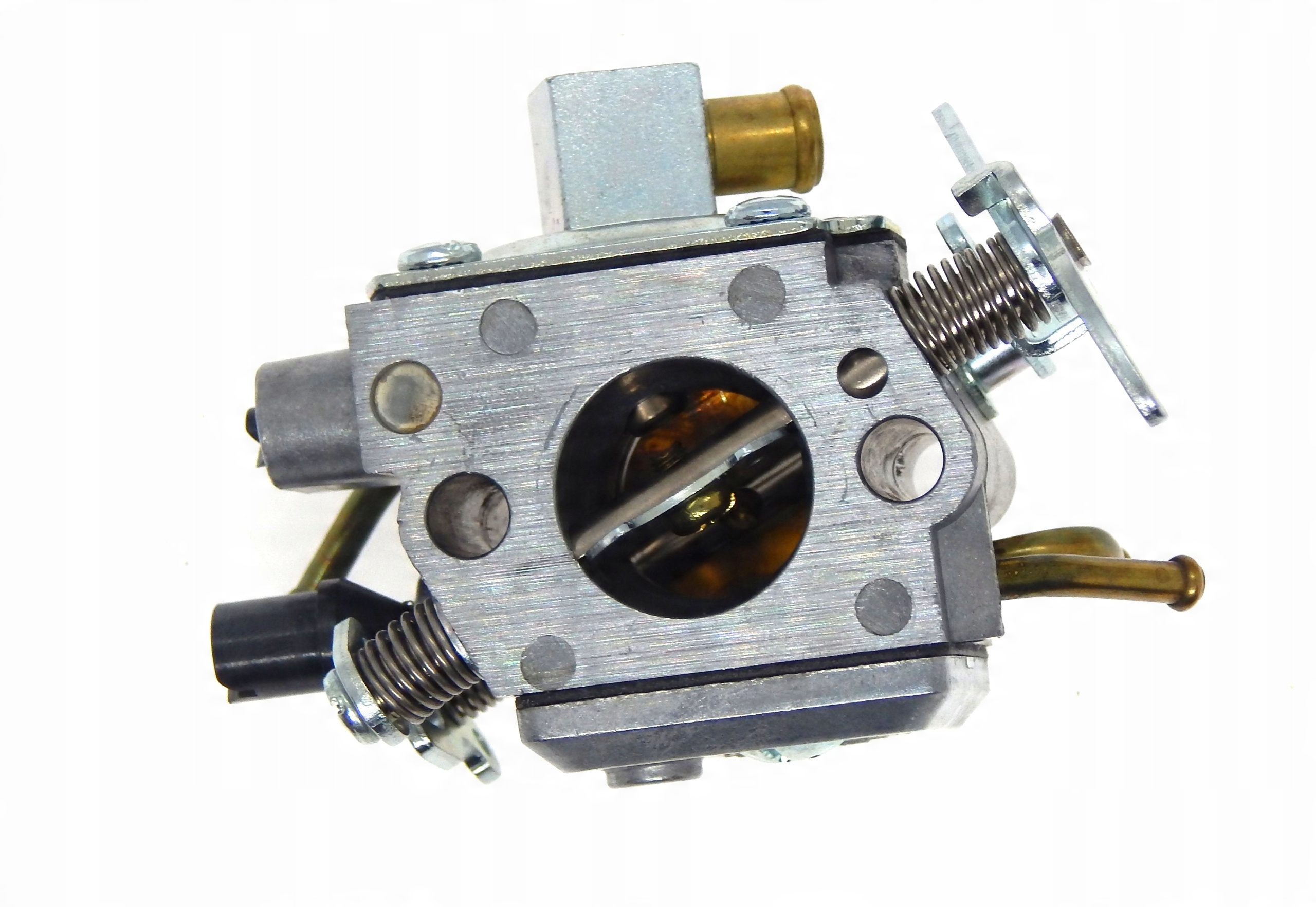

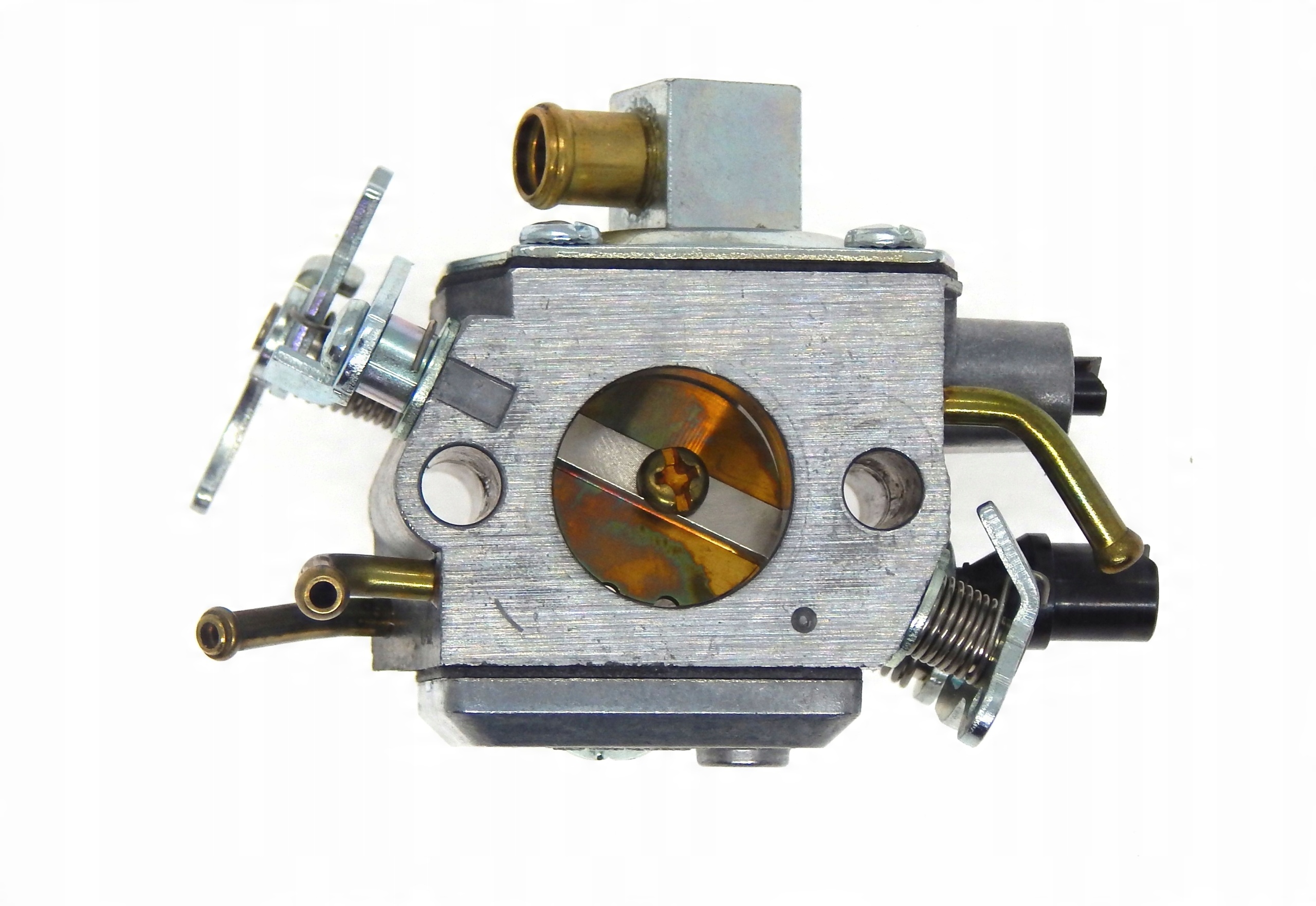

/ Makita gaźnik do przecinarki spalinowej EK6101

•
  Producent: Makita



• Kod producenta: 161395-7 / 315153102


• Pozycja na schemacie: 190 - EK6101

Zastosowanie:

Przecinarka spalinowa

• EK6100


• EK6101

Przecinarka spalinowa Dolmar

• PC6112


• PC6114

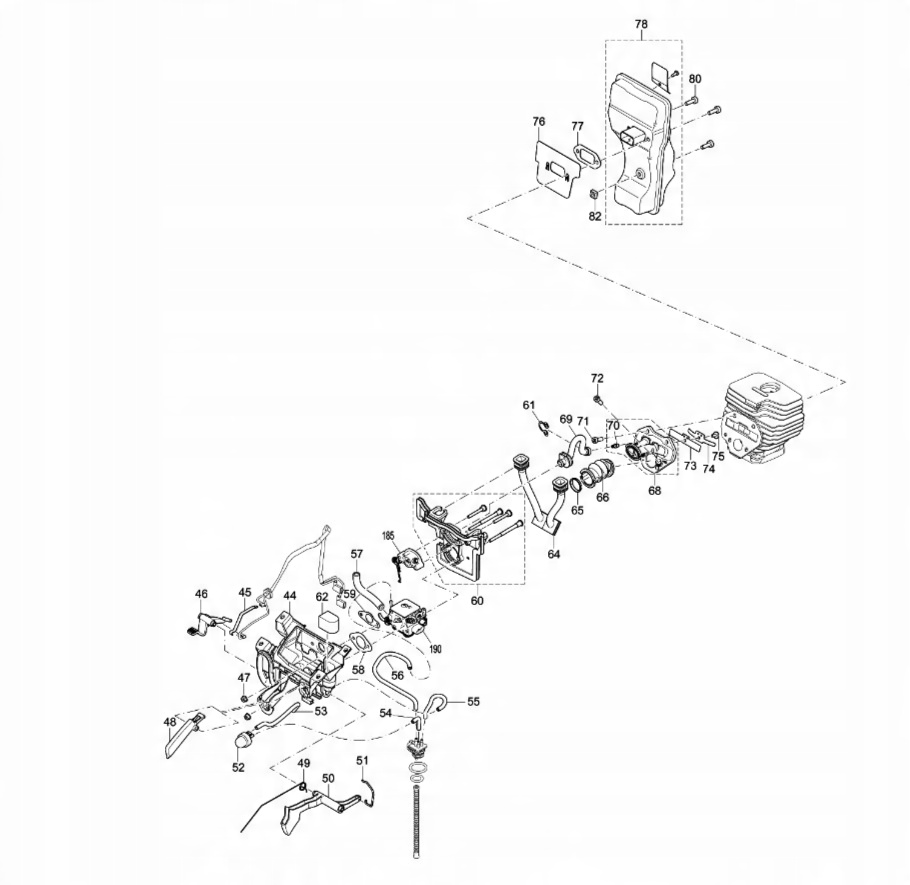

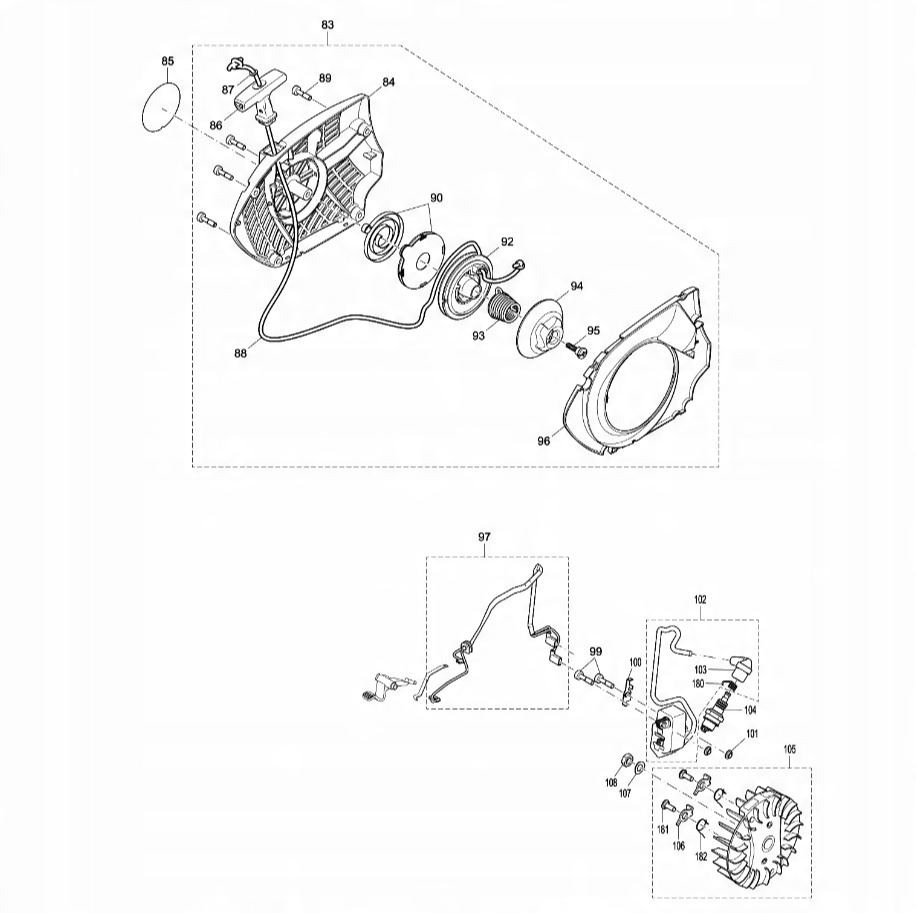

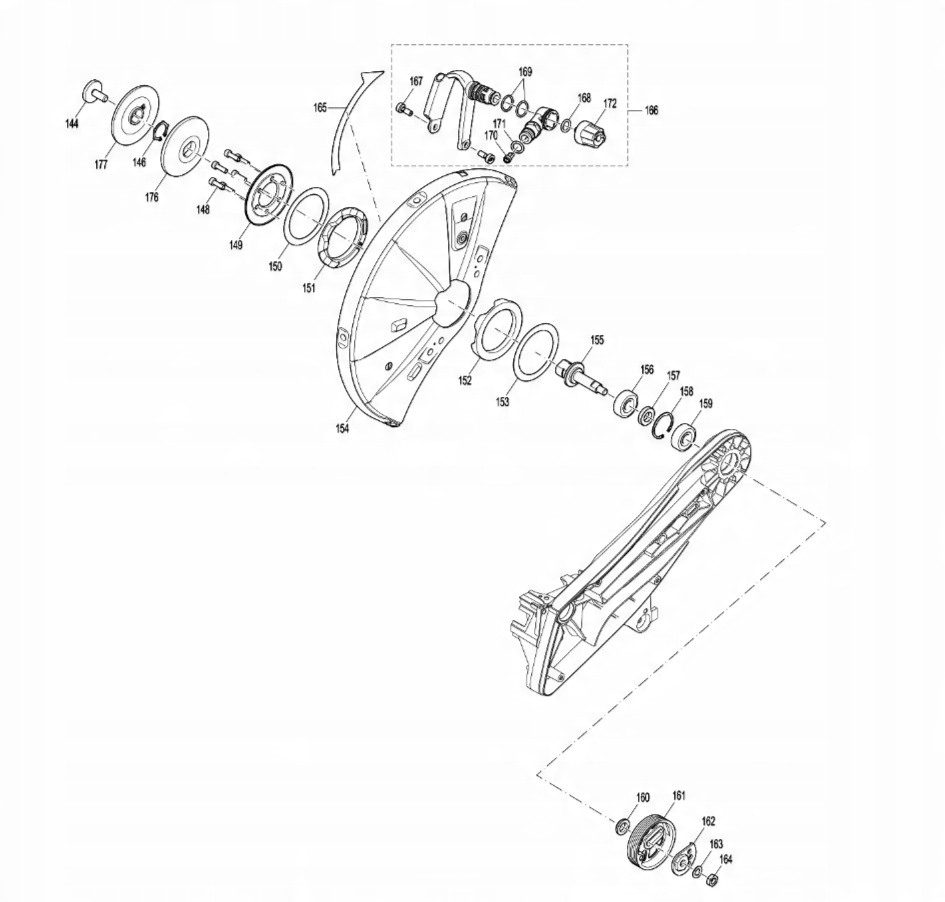

Lista części do EK6101

Pozycja na schemacie, nr katalogowy, opis, ilość:

001 ; 123476-5 Zbiornik kpl. ; 1

002 ; 143445-0 Pokrywa zaworu kpl. ; 1

003 ; 424170-5 Zawór ; 1

004 ; 213829-7 O-ring 17 ; 2

005 ; 852C57-3 Tabliczka znamionowa EK6101 ; 1

006 ; 264108-6 SQUARE NUT M5 ; 5

007 ; 456295-7 Powłoka zewnętrzna uchwytu ; 1

008 ; 266478-9 Wkręt samogwintujący z gniazdem 6-karbowym 5.5X16 ; 1

009 ; 424781-6 Stopka gumowa ; 1

010 ; 163499-1 SUCTION HEAD ; 1

011 ; 424782-4 Przewód :paliwa ; 1

012 ; 213826-3 O-ring 13 ; 1

013 ; 213827-1 O-ring 20 ; 1

014 ; 456299-9 Złączka ; 1

015 ; 141378-3 TANK CAP COMPLETE ; 1

016 ; 213080-9 O-ring 29.5 ; 1

017 ; 346958-2 BOTTOM SHEET ; 1

018 ; 266991-7 Wkręt samogwintujący z gniazdem 6-karbowym 5X15 ; 4

019 ; 266605-8 Śruba z gniazdem 6-karbowym M5X16 ; 2

020 ; 143461-2 Sprężyna amortyzatora kpl. ; 2

021 ; 266950-1 Śruba z gniazdem 6-karbowym M6X14 ; 2

022 ; 143442-6 Uchwyt pałękowy kpl. ; 1

023 ; 143460-4 Sprężyna amortyzatora kpl. ; 1

024 ; 143462-0 Sprężyna amortyzatora kpl. ; 1

025 ; 266950-1 Śruba z gniazdem 6-karbowym M6X14 ; 1

026 ; 266475-5 Wkręt samogwintujący z gniazdem 6-karbowym 5.5X20 ; 2

028 ; 456297-3 Uchwyt zacisk ; 1

029 ; 266990-9 Śruba z gniazdem 6-karbowym M6X35 ; 1

030 ; 319369-4 STAND SUPPORT ; 1

031 ; 424788-2 Amortyzator ; 1

032 ; 266475-5 Wkręt samogwintujący z gniazdem 6-karbowym 5.5X20 ; 2

033 ; 424781-6 Stopka gumowa ; 2

034 ; 143451-5 Pokrywa filtra kpl. ; 1

035 ; 266947-0 Śruba z gniazdem 6-karbowym M5X14 ; 2

036 ; 807L79-2 Etykieta ostrzegawcza ; 1

037 ; 807F55-0 Etykieta ostrzegawcza ; 1

038 ; 807F56-8 Naklejka z instrukcją ; 1

039 ; 424789-0 AIR FILTER ; 1

040 ; 143490-5 Komplet osłony ; 1

041 ; 266605-8 Śruba z gniazdem 6-karbowym M5X16 ; 5

042 ; 264108-6 SQUARE NUT M5 ; 2

043-1 ; 422201-4 SEALING INTAKE MANIFOLD ; 1

044 ; 456291-5 Kolektor ; 1

045 ; 346957-4 Sprężyna styku ; 1

046 ; 456292-3 Dźwignia dławika ; 1

047 ; 264119-1 HEXAGONAL NUT M4 ; 4

048 ; 456294-9 Dźwignia wychwytnika ; 1

049 ; 233631-2 Sprężyna ; 1

050 ; 456293-1 Dźwignia przepustnicy ; 1

051 ; 326621-3 Dźwignia przepustnicy ; 1

052 ; 168398-2 PRIMER PUMP ; 1

053 ; 424785-8 VITON TUBE L=122mm ; 1

054 ; 424783-2 VITON TUBE L=40mm ; 1

055 ; 424784-0 VITON TUBE L=84mm ; 1

056 ; 424786-6 VITON TUBE L=200mm ; 1

057 ; 424787-4 TUBE. VITON 10X6 L=82MM ; 1

058 ; 346956-6 Uszczelka kolektora ; 1

059 ; 346955-8 Uszczelka zaworu powietrza ; 1

060 ; 143440-0 INTERMEDIATE WALL CPL. ; 1

062 ; 424780-8 Wsad z gabki ; 1

064 ; 424777-7 SUCTION PIPE ; 2

065 ; 346867-5 Pierścień blokujący ; 1

066 ; 424778-5 Złączka ; 1

068 ; 143439-5 Wąż powietrza kpl. ; 1

069 ; 424795-5 Wężyk ; 1

070-1 ; 326770-6 Złączka ; 1

071-1A ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 2

071-1D ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 2

072-1A ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 2

072-1D ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 2

073 ; 346951-6 Zawór przewodu ; 1

074 ; 310674-2 Ogranicznik zaworu ; 1

075 ; 266985-2 Śruba z gniazdem 6-karbowym M4X8 ; 1

076 ; 346959-0 Płytka radiacyjna ; 1

077 ; 346876-4 Uszczelnienie tłumika ; 1

078 ; 161392-3 Komplet tłumika ; 1

080 ; 266605-8 Śruba z gniazdem 6-karbowym M5X16 ; 3

082 ; 264108-6 SQUARE NUT M5 ; 1

083 ; 143454-9 STARTING DEVICE BLUE CPL.; 1

084 ; 143455-7 Obudowa rozrusznika ; 1

085 ; 806K78-5 Etykieta z logo Makita ; 1

086 ; 452458-3 Uchwyt startera ; 1

087 ; 267862-1 Podkładka sprężynowa 5 ; 1

088 ; 424797-1 Linka rozrusznika ; 1

089 ; 266938-1 Śruba z gniazdem 6-karbowym M5X20 ; 4

090 ; 140587-1 Komplet sprężyny zwijającej ; 1

092 ; 456308-4 Bęben rozrusznika ; 1

093 ; 234193-3 SPRING EASY START ; 1

094 ; 456309-2 Łatwe uruchamianie prowadnicy ; 1

095 ; 266616-3 Wkręt ; 1

096 ; 456307-6 Przesłona wlotu powietrza ; 1

097 ; 161390-7 Przewód zwarciowy ; 1

099-1 ; 266472-1 Śruba z gniazdem 6-karbowym M5X20 ; 2

100 ; 346954-0 EARTH SHEET ; 1

101 ; 451462-9 Podkładka ; 2

102-1 ; 123479-9 Cewka zapłonowa kpl. ; 1

103 ; 424706-0 PLUG CAP ; 1

104 ; 168517-0 SPARK PLUG ; 1

105 ; 143450-7 Komplet koła zamachowego ; 1

106 ; 346953-2 Zapadka ; 2

107 ; 267822-3 Podkładka sprężynowa 8 ; 1

108 ; 264022-6 HEX. NUT M8X1 ; 1

109 ; 456289-2 Pokrywa radiacyjna ; 1

110 ; 266942-0 Śruba z gniazdem 6-karbowym M5X20 ; 1

111 ; 143437-9 Komplet obudowy skrzyni korbowej MS ; 1

112 ; 266984-4 Śruba z gniazdem 6-karbowym M5X25 ; 4

113 ; 266984-4 Śruba z gniazdem 6-karbowym M5X25 ; 4

114 ; 213814-0 Pierścień promieniowy ; 2

115 ; 211154-0 BALL BEARING 6202 ; 1

116 ; 143435-3 CRANK SHAFT COMPLETE ; 1

117 ; 212164-0 Łożysko igiełkowe ; 1

118 ; 346950-8 Uszczelka podstawy cylindra ; 1

119 ; 319375-9 Cylinder 47 ;1

120-2 ; 191L97-3 PISTON SET ; 1

121 ; 257384-9 Pierścień tłoka D47 ; 1

122-1 ; 234390-1 Zacisk tłoka 11 ; 1

123-1 ; 257846-7 Sworzeń tłoka ; 1

124 ; 346966-3 Uszczelka skrzyni korbowej ; 1

125 ; 258038-1 Sztyft spiralny 3-16 ; 4

126 ; 211154-0 BALL BEARING 6202 ; 1

127 ; 266474-7 Śruba z gniazdem 6-karbowym M5X9 ; 1

132 ; 143449-2 Komplet obudowy skrzyni korbowej CS ; 1

135 ; 211168-9 BALL BEARING 6901 ; 2

137 ; 161387-6 Bęben sprzęgła ; 1

138 ; 257385-7 SPACER ; 1

139 ; 267389-1 Podkładka 12 ; 1

140 ; 168510-4 Sprzęgło kpl. ; 1

141 ; 424799-7 Pasek klinowy ; 1

142 ; 143438-7 Pokrywa paska kpl. ; 1

143 ; 266942-0 Śruba z gniazdem 6-karbowym M5X20 ; 4

144 ; 266976-3 Śruba z łbem sześciokątnym M8X25 ; 1

146 ; 234389-6 Pierścień ustalający 20X1.2 ; 1

148-1A ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 6

148-1D ; 251577-0 H.L. SOCKET HEAD BOLT M5X16 ; 6

149 ; 319373-3 Pierścień dociskowy ; 1

150 ; 424792-1 Dysk ślizgowy ; 1

151 ; 424794-7 Pierścień gumowy (wewnętrzny) ; 1

152 ; 424793-9 Pierścień gumowy (zewnętrzny)  ;1

153 ; 424792-1 Dysk ślizgowy ; 1

154-1 ; 140V94-6 HOOD COMPLETE ; 1

155 ; 326623-9 Oś ; 1

156-1 ; 211137-0 BALL BEARING 6201LLU ; 1

157 ; 257386-5 SPACER ; 1

158 ; 234388-8 Pierścień ustalający 32X1.2 ; 1

159-1 ; 211137-0 BALL BEARING 6201LLU ; 1

160 ; 216217-7 Podkładka ; 1

161 ; 222188-8 PULLEY PJ6 ; 1

162 ; 310675-0 Tarcza mimośrodowa ; 1

163 ; 267822-3 Podkładka sprężynowa 8 ; 1

164 ; 264022-6 HEX. NUT M8X1 ; 1

165 ; 807G52-2 Etykieta ostrzegawcza ; 1

166-1 ; 183J43-8 Zestaw przystawki do wody ; 1

C10 ; 143452-3 Złącze wody kpl. do cięcia na mokrokpl. ; 1

167 ; 266994-1 Śruba dyszy ; 2

168 ; 213828-9 O-ring 11 ; 1

169 ; 213584-1 O-ring 16 ; 2

170 ; 424791-3 WATER FILTER ; 1

171 ; 213828-9 O-ring 11 ; 1

172 ; 266993-3 Śruba regulacyjna ; 1

176 ; 319371-7 Talerz dociskowy 20.0 ; 1

177 ; 319372-5 Talerz dociskowy 25.4 ; 1

178 ; 424796-3 Ogranicznik ; 1

180 ; 234358-7 Sprężyna zacisku ; 1

181 ; 266626-0 Wkręt samogwintujący z gniazdem 6-karbowym 5X12 ; 2

182 ; 233629-9 Sprężyna skrętna ; 2

185-1 ; 143441-8 AIR HEAD COMPLETE ; 1

190 ; 161395-7 Gażnik dpc DM21A ; 1

192 ; 234390-1 Zacisk tłoka 11 ; 1

193A ; 422641-6 INTAKE FLANGE GASKET ; 1

193D ; 422641-6 INTAKE FLANGE GASKET ; 1

A01-2 ; 198692-8 Zestaw narzędzi ; 1

C10 ; 782025-3 Wkrętak torx ; 1

C20 ; 782033-4 Klucz uniwersalny 13/19 ; 1

C30 ; 783012-5 Śrubokręt ; 1

C40 ; 831340-3 Torba na klucze montażowe ; 1

A02 ; 123121-2 Szybkozłączka ; 1

A03A ; B-54053 DIAMOND WHEEL350X25.4, NEBULA ; 1

B01  ;183J68-2 Cylinder+tłok ; 1

B02 ; 183F33-7 STARTER-RATCHET SET ; 1

E01 ; 809P13-2 Naklejka ; 1
