ZESTAW DO BRAMY DWUSKRZYDŁOWEJ GENIUS G-BAT 300

IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH.

NAPĘD GENIUS GBAT 300

jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 3 m. (dwa skrzydła razem 6m) Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Napędy GENIUS GBAT 300 jest produkowany na tych samych podzespołach co model 414. Zastosowany jest ten sam silnik o mocy 280W i sile ciągu 3500 N !!!

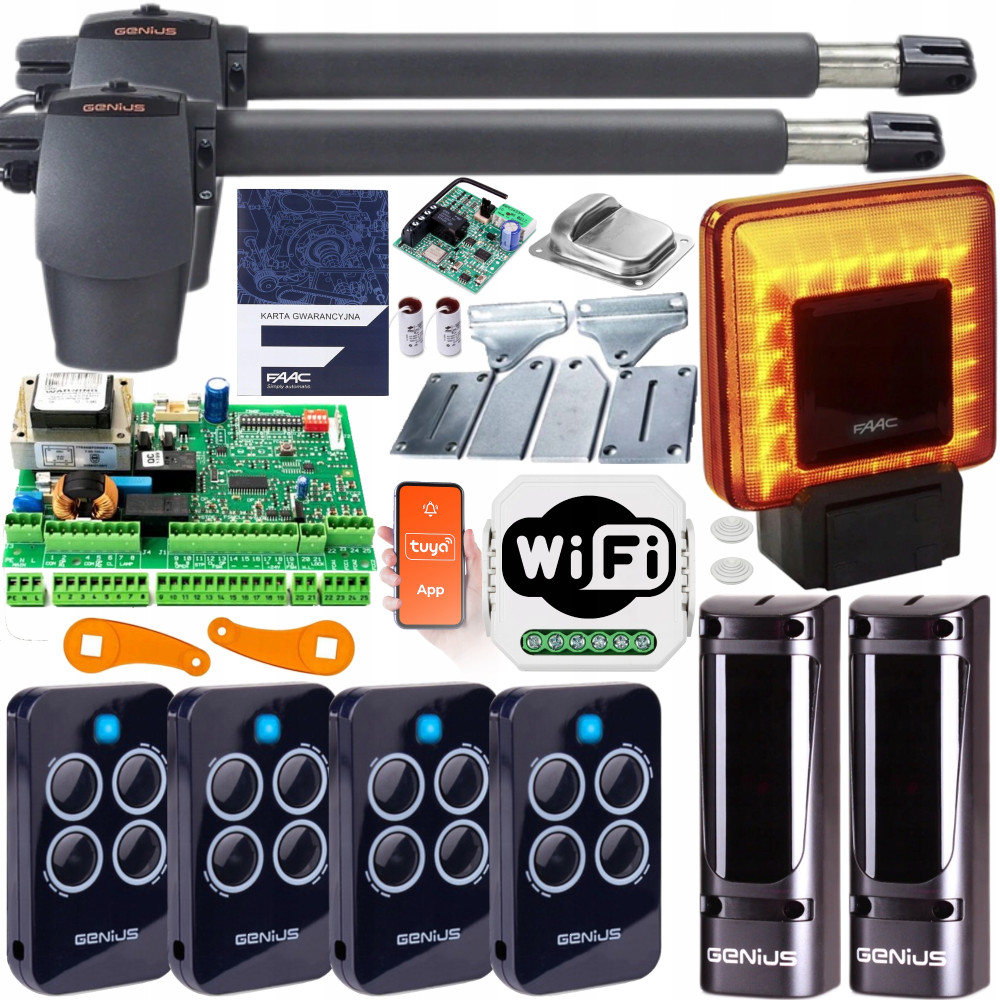

KOMPLETNY ZESTAW ZAWIERA:

• Siłownik GENIUS G-BAT 300   2 szt.


• Para fotokomórek (1szt nadawcza, 1szt odbiorcza) Genius Vega


• 4 piloty 4-kanałowe Genius ECHO


• Lampa LED z wbudowaną anteną zwiększającą zasięg pilotów


• Odbiornik 2-kanałowy Genius Bravo


• Elementy do montażu napędów do słupków i skrzydeł bramy


• Centrala sterująca Brain 592


• Obudowa do centrali


• Sterownik Wi-FI Smartbox


• Klucz awaryjnego wysprzęglania 2 szt.


• Kondensator rozruchowy 2 szt.


• Centralny dolny ogranicznik ruchu skrzydeł bramy na zamknięcie


• Instrukcja montażu siłownika G-Bat oraz programowania centrali w języku polskim - do pobrania


• Karta gwarancyjna 2 lata


• Pomoc techniczna podczas montażu - telefoniczna

ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd GENIUS G-BAT 300 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

BEZPIECZEŃSTWO Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego GENIUS G-BAT 300 jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

Dwa mocne siłowniki renomowanej marki GENIUS G-BAT 300 to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego dla skrzydeł o długości 2 x 3m. Siłowniki są dedykowane do montażu na wąskich słupkach. Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

SPECYFIKACJA TECHNICZNA:

2 X SIŁOWNIK G-Bat 300

• Zakres ruchu 300mm


• Zasilanie 230V, 50(60)Hz


• Zasilanie silnika 230V


• Pobór mocy 280W


• Pobór prądu 1,2A


• Prędkość obrotowa silnika 1400obr./min


• Prędkość wysuwu trzpienia 1,6cm/sek


• Maksymalna siła ciągu 3500N


• Zabezpieczenie termiczne 140°C


• Zakres temperatur -20/+55°C


• Stopień ochrony IP44


• Ciężar- 6,5 kg

4x PILOT ECHO 4-kanałowy 433MHz

• piloty pracują na częstotliwości 433 MHz. System ten jest odporny na zakłócenia, a przez to pracuje wydajniej.


• zasięg nawet do 200 metrów !


• sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code 70 bilionów kombinacji - kod dynamicznie losowo zmienny


• każdy pilot wyposażony jest w baterię.

FORCE SMARTBOX WiFi-S TUYA

Sterowanie odbywa się poprzez aplikację TUYA dostępna na smartfon oraz tablet (Android oraz iOS, sklep Play oraz AppStore) przy jej pomocy możliwe jest podłączenie innych urządzeń typu TUYA np. gniazdka, żarówki, sterowniki.

Dzięki załączonym w zestawie sensorom które montuje się na bramie możemy obserwować w aplikacji czy brama jest zamknięta czy też otwarta.

Aplikacja do obsługi jest dostępna w języku Polskim

Intuicyjna aplikacja do obsługi jest dostępna w języku Polskim na iOS i Android

Specyfikacja:

• Napięcie wejściowe: AC 100v ~ 240 V



• Częstotliwość robocza: 2.4G ~ 2.4835GHz


• Mechanizm bezpieczeństwa: WPA/WPA2



• Środowisko pracy: temperatura:-10 ℃ ~ + 55 ℃ wilgotność: 20% ~ 93%


• Wymiary: 46*46*18mm

Zestaw zawiera:

• sterownik WIFI


• 2x sensor


• instrukcja obsługi w języku PL


• opakowanie

CENTRALA STERUJĄCA BRAIN 592

• regulacja siły działania osobno dla każdego siłownika (8 poziomów)


• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)


• funkcja automatycznego zamknięcia po przejechaniu pojazdu


• bardzo proste programowanie


• funkcja opóźnienia drugiego skrzydła


• obsługa całkowitego i częściowego otwierania bramy (funkcja furtki)


• wejście na lampę sygnalizacyjną


• możliwość sterowania bramy wejściem N.O. (z domofony, przycisku z domu, telefonu komórkowego)

ODBIORNIK RADIOWY GENIUS BRAVO

• 2-kanały (całkowite otwarcie i funkcja furtki)


• pojemność do 256 pilotów


• kod dynamicznie losowo zmienny (Rolling Code)


• antena zwiększająca zasięg pilota

FOTOKOMÓRKI BEZPIECZEŃSTWA VEGA O ZASIĘGU 20M

Do instalacji natynkowej na słupkach lub na kolumnie. Fotokomórka kierunkowa samonastawna.

• zasięg działania: 20m


• ustawianie w osi - samonastawna


• wymiary: 41x130x42mm


• pobór mocy przez parę fotokomórek 50mA


• stopień ochrony: IP54


• zasilanie 24 VAC/VDC

Lampa ostrzegawcza FAAC XLED

• nowoczesny design pasujący do każdego otoczenia, lampa FAAC XLED będzie ukoronowaniem Państwa pięknego ogrodzenia


• 40 diod LED o wysokiej jasności zapewniających bardzo dobrą widoczność nawet w pełnym świetle dziennym


• wbudowany przerywacz


• montaż poziomy lub pionowy na ścianie bądź słupku


• informuje optycznie że brama automatyczna została wprawiona w ruch


• napięcie: 12V, 24V, 115V,  230V


• zintegrowana antena zwiększająca zasięg pilotów

Obudowa centrali sterującej

• odporna na zewnętrzne warunki atmosferyczne


• szczelność IP 54

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy


• ocynkowane

AKCESORIA MONTAŻOWE I KLUCZYKI ODBLOKOWUJĄCE

• trzpienie montażowe do zamocowania siłowników do uchwytów montażowych


• kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej

OGRANICZNIK RUCHU SKRZYDEŁ W POZYCJI ZAMKNIĘTEJ

• przykręcany do podłoża


• zabezpieczenie antykorozyjne: ocynk

WYMIARY MONTAŻOWE SIŁOWNIKÓW GBAT

Zalecane wymiary instalacyjne:

wymiary w mm

∠ 90% A: do145 B: 145 C: 300 D: 100 Z: 45 L: 900

dla otwarcia skrzydła o kąt 90° : A+B=C

dla otwarcia skrzydła większy niż kąt 90° : A+B
