Zestaw napęd siłownik FAAC 741 DELTA 3 ENKODER

Zestaw do bram przesuwnych FAAC 741 DELTA 3 to idealne rozwiązanie dla bram przydomowych

Cechuje go:

• Szybka i prosta instalacja dzięki wbudowanej jednostce sterującej


• Uproszczone programowanie przy pomocy wyświetlacza


• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania


• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy


• Magnetyczne wyłączniki krańcowe

Skład pełnego, gotowego do montażu zestawu:

• Napęd 741 z wbudowaną centralą 748 D i w pełni METALOWĄ PRZEKŁADNIĄ



• Odbiornik radiowy 2-kanałowy RP 868 MHz


• Enkoder przeciwzgnieceniowy (wykrywa przeszkody)


• 3 piloty 4-kanałowe 868Mhz


• Fotokomórki XP20D o zasięgu 20 m


• Listwa zębata 5mb


• Lampa sygnalizacyjna LED z uniwersalną podstawą montażową


• Magnetyczne wyłączniki krańcowe


• Klucz awaryjnego otwierania (w przypadku braku zasilania)


• Komplet elementów mocujących


• Podstawa pod siłownik


• Karta gwarancyjna


• instrukcja montażu w języku polskim


• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC:

Napęd 741 z wbudowaną centralą 748D

Zasilanie 230V (+6% - 10%) 50 Hz

Pobór mocy 500W

Pobór prądu 2,2A

Maks.siła ciągu 650N

Maks.moment obrotowy 24Nm

Koło zębate Z16

Prędkość przesuwu 12 m/min.

Wyłącznik krańcowy magnetyczny

Zabezpieczenie termiczne 140°C

Stopień ochrony IP 44

Ciężar 11kg

Zakres temperatur pracy -20°C + 55°C

W pełni metalowa przekładnia

Model FAAC  741 przeznaczony jest do automatyzacji bram wjazdowych o długości max. 15m i ciężarze do 900kg. Zastosowane w nich silniki 230V zapewniają większą siłę pracy niż w modelach 12/24V, a ich konstrukcja oparta wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Centrala sterująca 748D

Centrala 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (tzw. opcja furtki - przejście dla pieszych), regulowane spowolnienie i wyhamowanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych.

Odbiornik wewnętrzny 2-kanałowy RP 868MHz

• Odbiornik z wbudowaną anteną,


• częstotliwość pracy 868MHz,


• napięcie zasilane z centrali przez złącze 20/30 Vdc,


• pobór prądu 20mA,


• pamięć 250 pilotów,


• podłączenie: szybkozłącze

Zabezpieczenie przeciwzgnieceniowe - ENKODER

Napęd FAAC GENIUS Blizzard 500 ENC z wbudowanym enkoderem (czujnik przeciwzgnieceniowy). Gdy brama napotka przeszkodę w trakcie ruchu, automatycznie zatrzyma się aby zapewnić użytkownikom bezpieczeństwo

2x Pilot 868MHz

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

Dane techniczne:

• zasięg działania: 20m


• wymiary: 35x105x25mm


• Czas opóźnienia: 13ms


• pobór prądu: 50mA


• stopień ochrony: IP54


• typ styków: N.C.


• maksymalne obciążenie styków: 60mA/24Vdc


• zasilanie 24Vdc/24Vac

Lampa LED z uniwersalną podstawą montażową

• ostrzega, że brama została wprawiona w ruch


• element bezpieczeństwa, zwłaszcza po zmroku gdy przy bramie jest ciemno

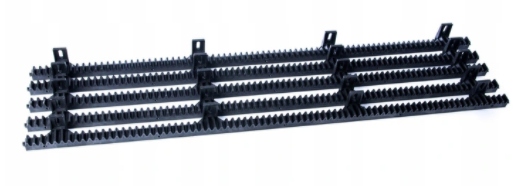

Listwy poliamidowe z rdzeniem metalowym do maksymalnej wagi bramy 700 kg

• cicha praca


• sposób mocowania: przykręcane na farmery (blachowkręty)

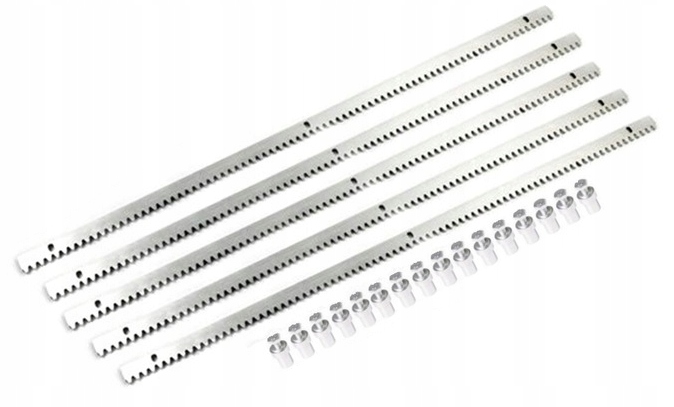

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy


• grubość listwy zębatej 8 mm


• sposób mocowania: spawanie

W przypadku braku informacji o listwie zębatej, dołączamy listwę metalową ocynkowaną.

Elementy montażowe

• magnetyczne wyłączniki krańcowe,


• klucz awaryjnego otwierania ( w przypadku braku zasilania),


• komplet elementów mocujących,


• podstawa pod siłownik,


• karta gwarancyjna,


• instrukcja montażu w języku polskim
