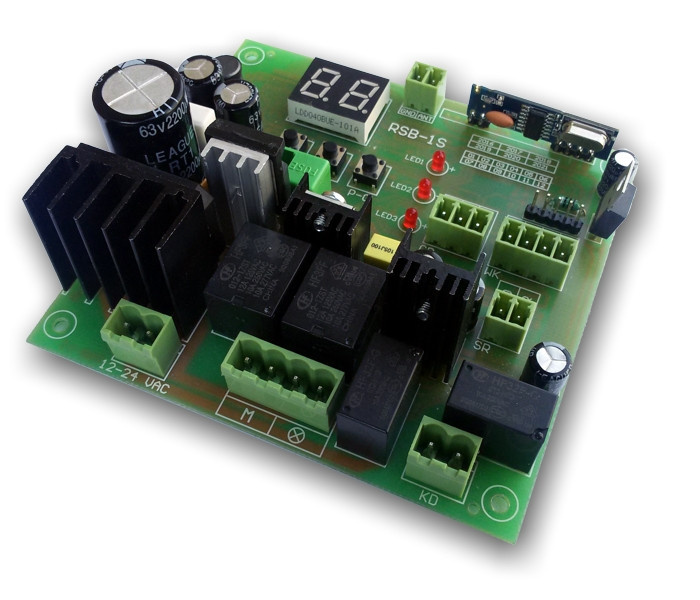

RSB-1S

PROFESJONALNA CENTRALA STERUJĄCA

DO AUTOMATYZACJI BRAMY PRZESUWNEJ,

JEDNOSKRZYDŁOWEJ, DRZWI GARAŻOWYCH

z 3 pilotami ( 2 przyciskowymi ) kodu zmiennego KEELOQ®

_________________________________________________

• zasilanie centrali sterującej: 12 - 24 VAC


• współpraca z siłownikami : 12 - 36VDC


• czujniki przeciążeniowe


• łagodny start i stop


• automatyczne programowanie


• autodiagnostyka


• 2-segmentowy wyświetlacz LED


• kpl. złącz do podłączenia przewodów

_________________________________________________

instrukcja montażu i obsługi sterownika :

Do pobrania w zakładce ( Dodatkowe informacje )

umieszczonej na końcu aukcji

Centrala posiada możliwość wyboru różnych trybów pracy, dzięki czemu współpracuje z :

• siłownikiem lub skrzydłem bramy posiadającym mechaniczne ograniczniki określające skrajną pozycję zamknięcia i otwarcia. W tym przypadku wyłączenie zasilania siłownika w skrajnych pozycjach odbywa się po zadziałaniu czujników przeciążeniowych.

• siłownikiem lub skrzydłem bramy posiadającym wyłączniki krańcowe typu NO lub NC. W tym przypadku wyłączenie zasilania siłownika w skrajnych pozycjach odbywa się po zadziałaniu wyłączników krańcowych.

• siłownikiem posiadającymi wewnętrzne regulowane wyłączniki odłączające zasilanie. W tym przypadku dojście skrzydła do skrajnej pozycji spowoduje samoczynne wyłączenie zasilania siłownika.

Funkcje programowalne centrali sterującej :

• regulacja progów zadziałania czujnika przeciążenia siłownika


• regulacja prędkości łagodnego startu i domykania


• zabezpieczenie czasowe pracy siłownika podczas zamykania i otwierania


• programowany tryb pracy kanału dodatkowego


• automatyczne zamykanie po zaprogramowanym czasie


• automatyczne zamykanie po naruszeniu czujnika fotokomórki


• możliwość obsługi jednym pilotem kilku central sterujących

Centrala sterująca posiada :

• wyjście do bezpośredniego podłączenia siłownika


• wejścia do podłączenia wyłączników krańcowych NO lub NC


• wejście do podłączenia włącznika sterowania ręcznego


• wejścia do podłączenia fotokomórki


• wyjście na lampę sygnalizacyjną


• dodatkowy kanał do podłączenia np. elektrozaczepu
