Komplet wózków z akcesoriami do szyny 70x70x4 mm

Nasze wózki dostarczamy do producentów bram, marketów budowlanych czy klientów detalicznych. Postawiliśmy na jakość, solidność i wytrzymałość wózków jezdnych dlatego dostarczamy towar najwyższej jakości. Nasze wózki gwarantują pracę bramy na długie lata.

Komplet wózków z akcesoriami do bramy przesuwnej - szyna 70x70x4 mm. Wózki posiadają regulację w pionie oraz poziomie co przekłada się na kulturę pracy rolek w szynie.

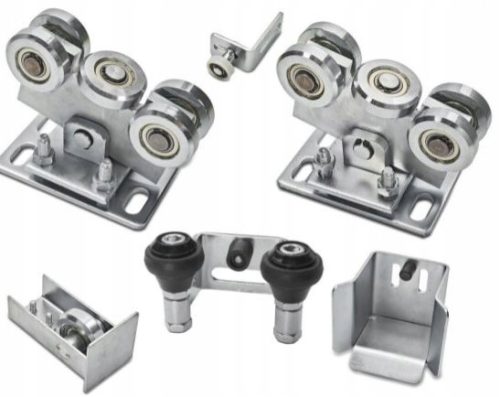

Komplet z akcesoriami składa się z:

• wózek jezdny - 2 sztuki


• rolka najazdowa z zakończeniem


• gniazdo najazdu


• GRATIS górny uchwyt bramy do wyboru: 40mm, 60 mm, 80 mm


•
  rolka górna prowadząca do ceownika, dostępne rozmiary: 25, 30, 32, 35, 40, 42 mm


• informacja o prawidłowym rozstawie wózków przy montażu

Dane techniczne:

• wszystkie elementy są ocynkowane co zapobiega korozji


• podwyższona ścieralność i twardość rolek stalowych


• waga zestawu 16 kg



• wózki wyposażone są w łożyska 6204Z ERI-3



• nośność wózków do 700 kg


Komplet wózków wraz z akcesoriami składa się z:

Wózek jezdny - 2 sztuki

Wózki posiadają regulację w pionie oraz poziomie. Łożyska 6204Z ERI-3 generują mniejszy hałas od zwykłych łożysk. Rolki posiadają podwyższoną ścieralność i twardość co wydłuża żywotność rolek.

Wymiary techniczne w [mm]:

A: 180 A1: 140 B: 120 B1: 60 C: 57 C1: 18 D: 60 H: 150-172

Rolka najazdowa z zakończeniem

Metalowe zakończenie zabezpiecza szynę przed osadzaniem się w środku zanieczyszczeń takich jak liście, gałęzie czy kamyki.

Wymiary techniczne w [mm]:

A: 70 B: 70 C: 17 D: 68 E: 140 F: 51

Gniazdo najazdu

Gniazdo najazdu szyny posiada odbojnik gumowy, który pochłania energię styku szyny z gniazdem. Dodatkowo gniazdo posiada otwory, które uniemożliwiają gormadzenie wody.

Wymiary techniczne w [mm]:

A: 103 B: 90 C: 78 D: 105 E: 4

GRATIS Uchwyt górny bramy

Górna uchwyt ma za zadanie trzymać bramę w górnej części podczas zamkniętej bramy. Bramy z gęstą zabudową narażone są na podmuchy wiatru, które z czasem mogą skutecznie uszkodzić bramę.

W ofercie posiadamy górne uchwyty na profil:

• profil 40 mm


• profil 60 mm


• profil 80 mm

Wymiary techniczne [mm]:

• Uchwyt górny 40 mm: L: 40 B: 70 H: 76 H1: 50 S: 5


• Uchwyt górny 60 mm: L: 60 B: 70 H: 76 H1: 50 S: 5


• Uchwyt górny 80 mm: L: 80 B: 70 H: 76 H1: 50 S: 5

Standardowo wysyłamy górny uchwyt 40 mm. W przypadku innego rozmiaru prosimy o taką informację w zamówieniu.

Do wyboru GRATIS rolka pionowa lub rolka na kątowniku w różnych rozmiarach

w przypadku braku informacji na temat rozmiaru rolki wysyłamy standardowo fi 35 mm na kątowniku. Do wyboru jest 1 rolka.

Rolki regulowane na kątowniku

Rolka regulowana górna o średnicy 35 mm, dedykowana jest do ceownika 40x40x2 mm natomiast rolka fi 33 do ceownika 40x40x3 mm. Rolka jest łożyskowana co znacząco zwiększa kulturę pracy oraz żywotność.

Wymiary technicze w [mm]:

•
  Rolka fi 33 mm: A: 61 B: 33 C: 12 D: 5 E: 84 F: 40


•
  Rolka fi 35 mm: A: 61 B: 35 C: 12 D: 5 E: 84 F: 40

Rolki pionowe do wyboru

Do wyboru rolki pionowe w rozmiarach fi 25 mm, fi 30 mm, fi 32 mm, fi 35 mm, fi 40 mm, fi 42 mm.

Wymiary techniczne rolek:

•
  Rolka fi 25 mm: D: 25 H: 75 H1: 35 M: 12


•
  Rolka fi 30 mm: D: 30 H: 75 H1: 35 M: 12


•
  Rolka fi 32 mm: D: 32 H: 75 H1: 35 M: 12


•
  Rolka fi 35 mm: D: 35 H: 75 H1: 35 M: 12


•
  Rolka fi 40 mm: D: 40 H: 75 H1: 35 M: 16


•
  Rolka fi 42 mm: D: 42 H: 80 H1: 38 M: 16

Jak dobrać odpowiedni rozmiar wózka do bramy przesuwnej?

Rozmiar wózka 60 / 70 / 80 określa szerokość szyny prowadzącej, po której powinien się poruszać. Jest to szerokość szyny mierzona razem ze ściankami bocznymi.

Np. jeśli całkowita szerokość szyny (czyli szerokość obu ścianek bocznych + szerokość płaszczyzny do prowadzenia wózka) wynosi 60 mm to wózkiem dedykowanym będzie wózek w rozmiarze 60.

Przedmiotem tej aukcji jest zestaw pasujący do szyny o wymiarach 70 mm x 70 mm i grubości ścianki 4 mm.
