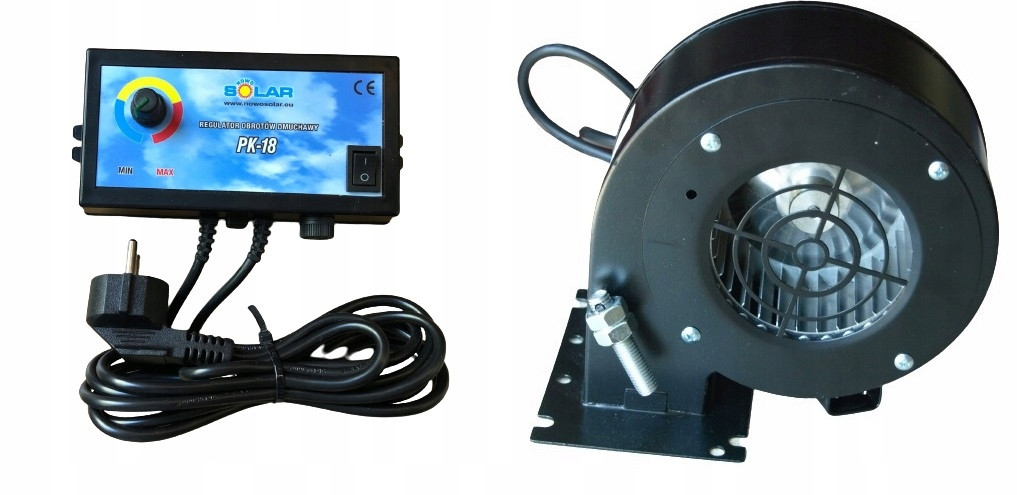

Irma NWS-75 + PK18

ZESTAW NADMUCHOWY:

STEROWNIK OBROTÓW PK-18

+

DMUCHAWA, WENTYLATOR NWS-75

STALOWA  Z PRZEPUSTNICĄ

DMUCHAWA NWS-75

Wentylator nadmuchowy NWS-75 stosuje się do kotłów C.O. na paliwa stałe. Doskonale współgra ze sterownikami typu PK. Stalowa obudowa wentylatora pokryta jest lakierem proszkowym. Silnik elektryczny przymocowany jest do obudowy wkrętami M4. Silnik przysłonięty jest osłoną wykonaną z tworzywa, która stanowi zabezpieczenie przed porażeniem. Turbinka metalowa wentylatora nadmuchowego jest zamocowana na wałku silnika elektrycznego. Podstawowym przeznaczeniem wentylatora nadmuchowego NWS-75 jest nadmuchiwanie powietrza do kotłów C.O. miałowych i węglowych do 45 kW.

Parametry Urządzenia

• Zasilenie 230 Volt [V]


• Wydajność 170 m3/h


• Moc Pobierania 80 W


• Sprężenie 240 Pa


• Waga 2 kg


• wymiar kołnierza : po zewnętrznej : 13x9 cm


• wewnątrz : 7x5 cm

REGULATOR OBROTÓW NADMUCHU,

STEROWNIK WENTYLATORA

PK-18

W ZESTAWIE OKABLOWANIE

Sterownik PK-18 przeznaczony jest to płynnej zmiany obrotów nadmuchu kotła c.o. oraz innych urządzeń.

Wyposażony w podświetlany wyłącznik zasilania, jak również

w potencjometr: „MIN MAX” służący do płynnej zmiany obrotów nadmuchu.

Regulator zabezpieczony jest wkładką topikową rurkową 1,6 A umieszczoną w gnieździe bezpiecznikowym znajdującym się w dolnej bocznej części regulatora

DANE TECHNICZNE

• Napięcie zasilania - 230V/50Hz +/- 10 %


• Temperatura pracy- -10 oC do +50 oC


• Długość przewodu zasilania nadmuchu: 0,90 m


• Długość przewodu sieciowego : 1,40 m


• Max moc obciążenia wyjścia - 500W


• Wyjście - 230V/50Hz


• Wymiary szer x wys x dł - 65 x 38 x 85
