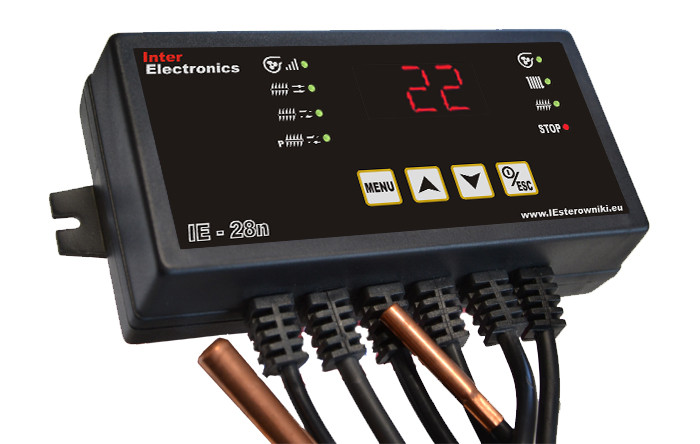

Sterownik IE-28 do kotła

z podajnikiem ślimakowym

Sterownik przeznaczony do sterowania:

• pompą CO,


• dmuchawą


• podajnikiem ślimakowym z silnikiem max 100 Wat

Sterownik zawiera niezbędne okablowanie wraz z czujnikami do zamontowania sterownika na kotle.

Zestaw zawiera:

• sterownik z pełnym okablowaniem,



• wspornik i śruby do przykręcenia sterownika na kotle,


• INSTRUKCJĘ OBSŁUGI i kartę gwarancyjną

DŁUGOŚCI PRZEWODÓW:

1.
   czujnik kotła -  L = 0,6 m. fi=7 mm


2.
   dmuchawa - L =  0,6 m.



3.
   pompa c.o. - L =  1,5 m.



4.
   zasilanie  - L = 1,5 m.



5.
   podajnik - L =  0,6 m.



6.
   czujnik podajnika - L = 2 m. fi = 4 mm

Mikroprocesorowy regulator IE-28 przeznaczony jest do sterowania nadmuchem, pompą c.o. i podajnikiem ślimakowym w kotłach na paliwa stałe. Jego zadanie polega na utrzymaniu na kotle temperatury zadanej.

Regulator może pracować w jednym z pięciu trybów:

Ręczny, Stop, Grzanie, Podtrzymanie, Alarm.

Intuicyjna obsługa wpływa na zadowolenie klientów.

Strzałka góra/dół zmieniamy temp. kotła.

Jednym przyciskiem przechodzimy w automatyczny tryb pracy.

Regulowana moc dmuchawy, czas i przerwa pracy z menu głównego.

POŻYTECZNE FUNKCJE, które wyróżniają ten sterownik spośród konkurencji

Menu główne

- TEMP. ZADANA zakres regulacji 35-80*C.

- MOC DMUCHAWY zakres regulacji 1-10. Fab 7

- CZAS PODAWANIA zakres regulacji 1-500 sekund. Fab. 6 sek

- PRZERWA PODAWANIA zakres regulacji 1-500 sekund. Fab. 30 sek

- PRZERWA PODAWANIA W PODTRZYMANIU zakres regulacji 1-500 minut Fab. 15 MIN

Menu serwisowe

Sterownik został wyposażony w dodatkowe menu serwisowe w celu dopasowania parametrów sterownika do indywidualnych potrzeb.

TEMPERATURA ALARMU PODAJNIKA - zakres regulacji OFF 50-80*C. Fab. 60*C

Po przekroczeniu tej temperatury na czujniku podajnika, sterownik zasygnalizuje alarmem, komunikatem C4 oraz załączy się na CZAS PRZESYPYWANIA. W przypadku uszkodzenia czujnika można ustawić parametr na OFF i do czasu wymiany sterownik dalej będzie mógł wykonywać swoją pracę.

CZAS PRZESYPYWANIA - zakres regulacji 1-500 sekund, fab 300 sek. - Czas na jaki załączy się podajnik celem usunięcia żaru z układu podawania gdy zostanie przekroczona temp alarmu podajnika

TEMP. ZAŁĄCZENIA POMPY CO - zakres regulacji 10-80*C, FAB 35*C

- HISTEREZA KOTŁA zakres regulacji 1-5*C

- CZAS PRZEDMUCHU - zakres regulacji 1-500 sekund, fab 10 sek. - Parametr określa jak długo ma pracować dmuchawa po zakończeniu podawania opału, celem dopalenia dawki paliwa jaka zostanie podana w trybie PODTRZYMANIE

- TEMPERATURA WYŁĄCZENIA REGULATORA -  zakres regulacji OFF 10-50*C, FAB 30*C - Po spadku temp poniżej temp określonej w tym parametrze sterownik automatycznie zakończy pracę podajnika

Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90*C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle.

Dodatkowo regulator wyposażony jest w funkcje tj:

Pamięć funkcji podczas braku zasilania w przypadku braku zasilania wszystkie funkcje ustawione przez użytkownika zostają zapamiętane

Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10sekund.

Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7*C.

W przypadku uszkodzenia czujnika sterownik wyłącza dmuchawę i załącza pompę c.o. by zapobiec przegrzaniu kotła!!

Etykieta frontowa sterownika jest taka sama jak stosuje się w elektronice przemysłowej. Miejsca klawiszy posiadają przetłoczenia i specjalne wzmocnienia.
