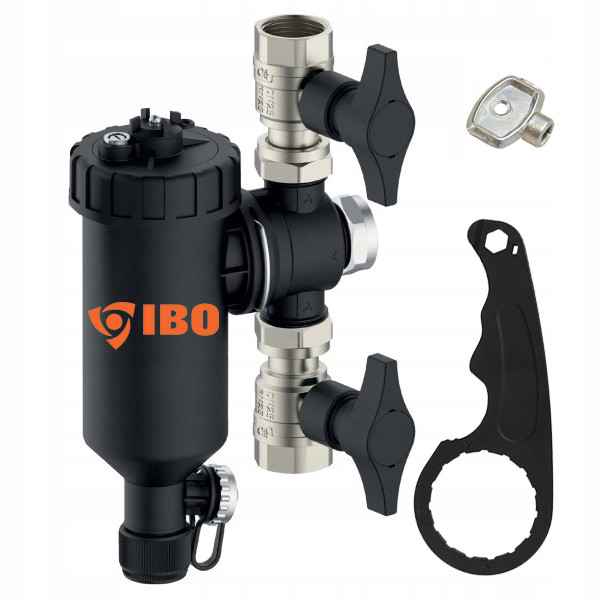

Magnetyczny separator zanieczyszczeń IBO IBF-07 1"

DO KAŻEGO ZAKUPIONEGO SEPARATORA OTRZYMUJESZ GRATIS UNIWERSALNY METALOWY KLUCZ DO ODPOWIETRZANIA GRZEJNIKÓW

Separator magnetyczny został zaprojektowany, aby zatrzymywać zanieczyszczenia w układach centralnego ogrzewania, chroniąc je przed awariami i zmniejszoną wydajnością. Współczesne systemy grzewcze, szczególnie te zasilane kotłami, są narażone na osady tlenków żelaza, powstałe w wyniku korozji. Te osady krążą w obiegu grzewczym, odkładając się w kluczowych punktach instalacji, co może prowadzić do awarii pomp, zaworów i wymienników ciepła, a także obniżać efektywność kotła, zwiększając koszty ogrzewania.

Główne Zalety

•
  Ochrona Systemu: Usuwa zanieczyszczenia stałe, w tym żelazo i jego tlenki, z układu grzewczego.


•
  Wszechstronność: Może być stosowany w instalacjach z ciągłą cyrkulacją czynnika grzewczego, w tym roztworów wody i glikolu (do 50% glikolu).


•
  Podwójna Filtracja: Zatrzymuje zarówno zanieczyszczenia ferromagnetyczne, jak i niemagnetyczne, dzięki magnesowi (9000 Gauss) oraz siatce filtracyjnej.

Działanie

Ciecz w systemie przechodzi przez filtr, który spowalnia przepływ, umożliwiając magnesowi przyciąganie ferromagnetycznych zanieczyszczeń. Niemagnetyczne cząsteczki są zatrzymywane przez wewnętrzną siatkę. Zanieczyszczenia można łatwo usunąć za pomocą zaworu spustowego.

Zastosowanie

•
  Systemy Grzewcze: Chroni przed awariami i zwiększa efektywność kotłów.


•
  Układy Solarne i Chłodnicze: Zatrzymuje piasek i inne zanieczyszczenia.

Separator magnetyczny jest kluczowym elementem ochrony systemów grzewczych, zwiększając ich trwałość i efektywność poprzez usuwanie szkodliwych osadów. Dzięki podwójnej filtracji i łatwemu usuwaniu zanieczyszczeń, jest niezbędnym rozwiązaniem dla nowoczesnych instalacji ogrzewania.

Dane techniczne:

✔️wymiary - 230 x 145 mm

✔️maksymalne ciśnienie pracy - 3 Bar / 0,3 Mpa

✔️maksymalna temperatura cieczy - 90°C

✔️filtracja - ≥500 μm

✔️maksymalny przepływ - 350 l/min

✔️siła magnesu - 9000 Gauss

✔️przyłącza - 1 x 1”

✔️materiał - Mosiądz / PA66-GF30

✔️waga - 1100 g

W zestawie:

✔️filtr

✔️zawory 1 cal z uszczelkami

✔️klucz do odkręcania korpusu

✔️uniwersalny metalowy klucz do odpowietrzania grzejników

Montaż:

Filtry magnetyczne IBF–07 mogą być montowane w układach zarówno poziomych jak i pionowych, dzięki korpusowi regulowanemu w zakresie 360°, ułatwiającemu instalację w różnych miejscach. Filtr można montować w pozycji tylko pionowej ze względu na konstrukcję wkładu filtracyjnego. Wszystkie filtry magnetyczne powinny być zainstalowane na powrocie instalacji grzewczej za ostatnim grzejnikiem, a przed wejściem do kotła, zabezpieczając go przed zanieczyszczeniami, szczególnie w fazie rozgrzewania.

Ważne jest, aby zapewnić odpowiednią przestrzeń konserwacyjną podczas określania odpowiedniego miejsca instalacji. Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w pozycji kątowej. W celu ułatwienia czynności konserwacyjnych zalecany jest montaż dodatkowego zaworu odcinającego, również na przewodzie od separatora do źródła ciepła.
