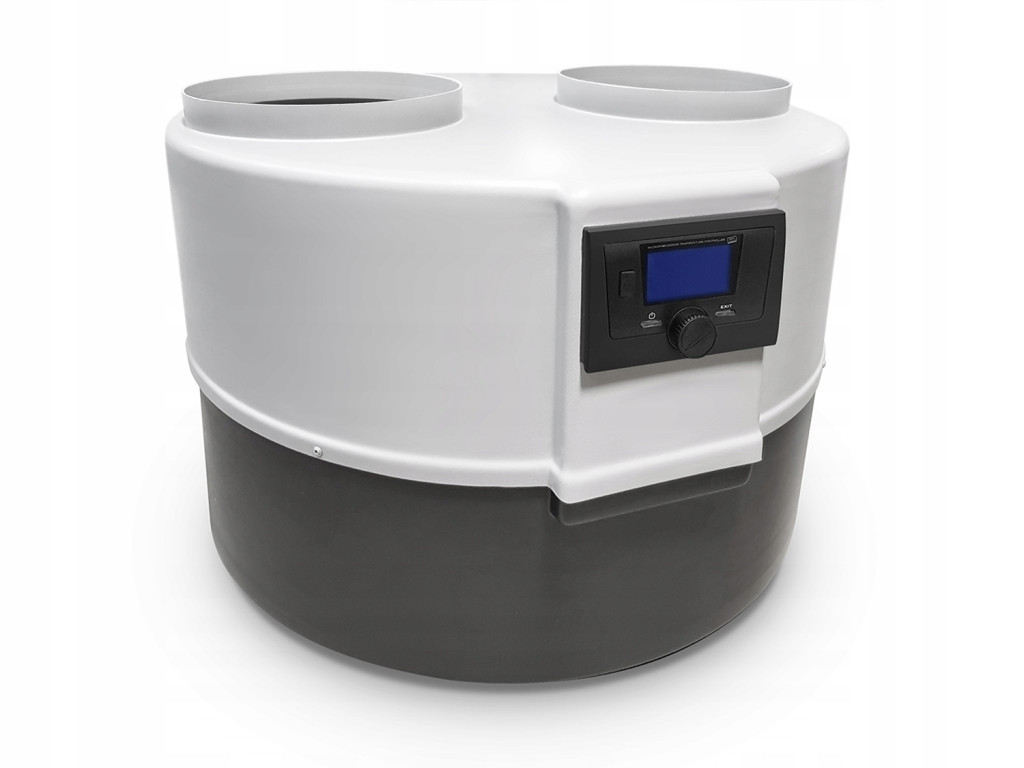

Pompa ciepła do podgrzewu wody użytkowej 2,5 kW DROPS M4.1

PODSTAWOWE CECHY

• Klasa energetyczna A

• Urządzenie wyprodukowane w Polsce

• Pełny serwis gwarancyjny i pogwarancyjny świadczony przez producenta

• Niskie koszty eksploatacji oraz długa żywotność dzięki wysokiej klasy podzespołom

• Brak ukrytych kosztów dodatkowych dzięki umieszczeniu w urządzeniu wszystkich podzespołów niezbędnych do pracy pompy

• Możliwość podłączenia do dowolnego zasobnika wody użytkowej bezpośrednio do wody lub za pośrednictwem płaszcza bądź wężownicy umieszczonej w zasobniku.

• Łatwy i szybki montaż dzięki kompaktowej konstrukcji i zabudowanej w urządzeniu pompie obiegowej

• Łatwy transport, wysoka izolacyjność cieplna oraz nowoczesny wygląd dzięki lekkiej i trwałej obudowie z tworzywa sztucznego

• ŸŸWysoki poziom bezpieczeństwa poprzez zastosowanie zabezpieczeń ciśnieniowych jak i temperaturowych układu chłodniczego

• ŸW standardzie funkcja automatycznego odszranianie parownika

• ŸMożliwość ustawienia czterech przedziałów czasowych (dwa nocne i dwa dzienne) o różnej temperaturze wody dla każdego dnia tygodnia.

• ŸMożliwość współpracy z systemem fotowoltaicznym lub taryfowym zasilaniem energii elektrycznej za pośrednictwem dodatkowego bezpotenjcałowego zestyku zwiernego po którego wyzwoleniu następuje uruchomienie pompy ciepła

• ŸMożliwość sterowania grzałką elektryczną

• ŸMożliwość sterowania pompą cyrkulacyjną wody użytkowej

• ŸMożliwość montażu na podłodze za pośrednictwem stopek montażowych (w komplecie) lub na ścianie za pośrednictwem dodatkowego wspornika montażowego (nie wchodzi w skład zestawu)

• Możliwość montażu i co za tym idzie utrzymania gwarancji producenta bez dodatkowych uprawnień i autoryzacji osoby instalującej urządzenie

GŁÓWNE ELEMENTY SKŁADOWE

• Wysoko efektywna sprężarka rotacyjna charakteryzująca się długą żywotnością

• Energooszczędny wentylator odśrodkowy EBM PAPST

• ŸParownik ze specjalną powierzchnią hydrofilową polepszającą proces rozmrażania i ograniczający zabrudzenie lameli

• ŸPompa obiegowa WILO

• ŸIntuicyjny sterownik

• Skraplacz – wymiennik płytowy SWEP

• ŸObudowa z tworzywa sztucznego w kolorze szaro czarnym

• ŸStopki do montażu na podłodze

OGÓLNE INFORMACJE

W procesie podgrzewu wody przez pompę ciepła, różnica temperatur pomiędzy zasilaniem a powrotem pompy ciepła wynosi kilka stopni Celsjusza. Jest to sytuacja normalna i wynika ona ze specyfiki pracy tego typu urządzeń. Podgrzew wody do zakładanej temperatury odbywa się poprzez wielokrotne jej przetłoczenie czyli całkiem inaczej niż w przypadku typowych podgrzewaczy, gdzie w wyniku jednorazowego przetłoczenia uzyskuje się zadaną temperaturę wody.Podłączenie pompy ciepła do zasobnika za pośrednictwem wężownicy powoduje mniejszą efektywność energetyczną ze względy na straty powstałe na dodatkowym wymienniku jakim jest wężownica. W przypadku zbyt małej wężownicy może dochodzić nawet do unieruchomienia pompy (stan awarii) spowodowanego brakiem odbioru wymaganej ilości ciepła (wzrostem ciśnienia po stronie pierwotnej skraplacza – wymiennika płytowego). Wymagana powierzchnia wężownicy zapewniająca poprawną pracę urządzenia to 0,6 m2Podłączenie pompy ciepła do zasobnika za pośrednictwem wężownicy lub płaszcza może powodować, że maksymalna temperatura podgrzanej przez pompę ciepła wody będzie nieco niższa a niżeli wartość maksymalna podana w danych technicznych (60 °C).Podłączenie pompy bezpośrednio do zasobnika (schemat 2) powinno być wykonane w taki sposób, aby przewód zasilający z pompy ciepła był umiejscowiony jak najniżej w zbiorniku. Im wyższe umiejscowienie przewodu zasilającego tym dłuższy czas podgrzewu nawet po nieznacznym zużyciu ciepłej wody, co jest spowodowane wymieszaniem się ciepłej wody z górnej części zasobnika z zimną wodą z części dolnej.Przy doborze pojemności zasobnika w którym będzie podgrzewana woda przez pompę DROPS, należy wziąć pod uwagę czas podgrzewu konkretnej pojemności wody przy konkretnej temperaturze powietrza zasysanego. Niezbędne czasy podgrzewu znajdują się w powyższym opisie. Niewłaściwy dobór pojemności może powodować dyskomfort użytkowania lub konieczność dogrzewania wody przez dodatkowe źródło ciepła, np. przez grzałkę elektryczną.

PODSTAWOWE DANE TECHNICZNE

Montaż: Wewnątrz pomieszczenia

Wymiary (średnica x wysokość): 661 x 563 mm

ŸŚrednica zewnętrzna kanałów pompy: 250 mm

Króćce przyłączeniowe obiegu grzewczego: GZ 3/4”

Masa: 45 kg

Czynnik chłodniczy: R134a / 0,8 kg

Nośnik ciepła: woda lub mieszanka wody i glikolu o stężeniu nie większym niż 50/50

Zalecany przepływ: 0,28 m3/h

Zakres pracy (temperatura zewnętrzna): +5 do +43 °C

Maksymalna temperatura podgrzewu wody: +60 °C

Zasilanie elektryczne: 1/N/PE 220-240 V 50 Hz

Parametry dla temperatury powietrza 35 °C

Pobierana moc elektryczna: min 0,29 kW, max. 0,65 kW

Maksymalna moc grzewcza: 2,57 kW

Średnia moc grzewcza dla podgrzewu wody w zakresie 10-60 °C: 1,9 kW

COP, podgrzew wody 10 ÷ 40 °C: 6,9

ŸCOP, podgrzew wody 10 ÷ 45 °C: 6,6

ŸCOP, podgrzew wody 10 ÷ 50 °C: 5,7

COP, podgrzew wody 10 ÷ 55 °C: 4,9

ŸCzas podgrzewu 100 l. wody 10 ÷ 40 °C: 1,5 h

ŸCzas podgrzewu 100 l. wody 10 ÷ 45 °C: 1,9 h

Czas podgrzewu 100 l. wody 10 ÷ 50 °C: 2,6 h

ŸCzas podgrzewu 100 l. wody 10 ÷ 55 °C: 3,4 h

Parametry dla temperatury powietrza 20 °C

Pobierana moc elektryczna dla temperatury powietrza zasysanego równej 20 °C: min. 0,29 kW, max. 0,56 kW

Maksymalna moc grzewcza: 1,98 kW

Średnia moc grzewcza dla podgrzewu wody w zakresie 10-60 °C: 1,49 kW

ŸCOP, podgrzew wody 10 ÷ 40 °C: 4,33

ŸCOP, podgrzew wody 10 ÷ 45 °C: 3,98

ŸCOP, podgrzew wody 10 ÷ 50 °C: 3,55

COP, podgrzew wody 10 ÷ 55 °C: 3,22

ŸCzas podgrzewu 100 l. wody 10 ÷ 40 °C: 2,5 h

ŸCzas podgrzewu 100 l. wody 10 ÷ 45 °C: 3,2 h

ŸCzas podgrzewu 100 l. wody 10 ÷ 50 °C: 4,0 h

Czas podgrzewu 100 l. wody 10 ÷ 55 °C: 4,7 h

Powyższe parametry zostały ustalone na podstawie badań urządzenia podłączonego do zasobnika wg schematu nr 2 przy temperaturze powietrza zasysanego 20 lub 35 °C bez dodatkowych kanałów zamocowanych na pompie.
