WYMIENNIK CIEPŁA BASENOWY 25kW B80 - TYP PGMF-80 + UCHWYTY MONTAŻOWE

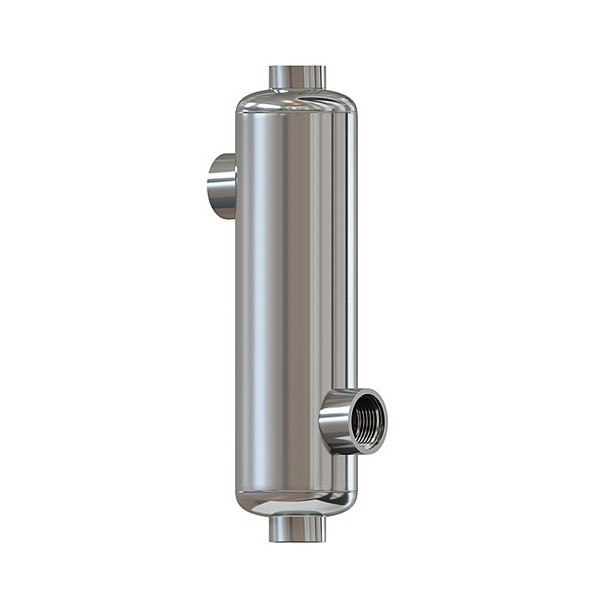

Wymienniki ciepła basenowy (płaszczowo-rurowy) marki HEATLEADER B80 (80 kBTU/h) 25kW - TYP PGMF-80 + uchwyty montażowe

Marka HEATLEADER należy do grupy PROMAG Polska lidera produkcji PŁYTOWYCH WYMIENNIKÓW CIEPŁA słynących z niezawodności, bezawaryjności w najkorzystniejszych możliwych cenach dostępnych na rynku Polskim i UE

Wymiennik ciepła do basenu (płaszczowo-rurowy) to zdecydowanie najtańszy, najszybszy i najbardziej zalecany sposób ogrzania wody w basenie o ile tylko istnieje możliwość jego zastosowania. Łączy obieg ciepłej wody z kotła z obiegiem wody w basenie i zapewnia efektywną wymianę ciepła między nimi. Współczesne piece posiadające możliwość konfiguracji i automatyzacji pozwalają wygodnie korzystać z ciepłej wody w basenie niemal przez cały rok przy minimalnych kosztach w porównaniu do grzałek elektrycznych, pomp ciepłą czy instalacji solarnych.

Wymienniki posiadają certyfikaty: ISO-9001-2009; PED 97/23/EC.

Wymienniki w całości wykonane ze stali nierdzewnej ANSI316 ze zdolnością do SAMOCZYSZCZENIA !!!

Basenowe wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą rury (tuby) oraz płaszcz komory w której są zanurzone. Przepływ płynów wymieniających ciepło jest ukierunkowany przeciwprądowo. Wymienniki wykonane są w całości ze stali nierdzewnej Ansi316 jako konstrukcja nierozbieralna. Specjalne profilowanie rury (tuby) zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Moc 25kW wymiennik osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 st.C. (100% wydajności)

Wydajność w przypadku różnicy temperatur między mediami:

• 60 °C = 100%


• 50 °C = 85%


• 40 °C = 70%


• 30 °C = 55%

Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 90%

ZASTOSOWANIE

• Ogrzewanie podłogowe


• Baseny, spa i zbiorniki z ciepłą wodą


• Odmrażanie podjazdów i parkingów


• Kominki, kotły, solary i inne urządzenia grzewcze związane z CO i CWU


• Zastosowanie przemysłowe jako chłodnice olejów, silników, układów napędowych, próbek w instalacjach kotłowych

ZALETY

• Najwyższy z możliwych współczynnik wymiany ciepła


• Małe gabaryty przy dużych mocach cieplnych


• Wysoka odporność na zmiany ciśnienia i temperatury


• Wysoki przepływ przy niskich stratach ciśnienia


• Prosty montaż i demontaż

KIERUNKI PODŁĄCZANIA:

• F1 - wlot medium grzewczego


• F2 - wylot medium ogrzewanego


• F3 - wlot medium ogrzewanego


• F4 - wylot medium grzewczego

POSIADAMY W OFERCIE WSZYSTKIE RODZAJE BASENOWYCH od 10kW do 360kW !!!

Wymienniki ze stali nierdzewnej Ansi 316 nie powinny być stosowane z wodą słoną, dosalaną lub morską!!!

INFORMACJE TECHNICZNE PRODUKTU:

1. Moc do 25 kW (80 kBTU/h).


2. Przyłącza gwintowe 2x GW 1" czynnika grzewczego - F1 i F4 ze stali nierdzewnej.


3. Przyłącza gwintowe 2x GW 1 1/2" czynnika ogrzewanego - F2 i F3 ze stali nierdzewnej.


4. Wymiary: 292 x 146 mm


5. Powierzchnia wymiany ciepła: 0,20 m2.


6. Ciśnienie testowe 13 bar.


7. Ciśnienie robocze 10 bar.


8. Stal Ansi 316.


9. Przepływ medium grzewczego - 18 l/min.


10. Przepływ medium ogrzewanego - 150 l/min.


11. Zakres temperatur pracy -10oC do +208oC.


12. Maksymalna powierzchnia basenu 25 m3.

Aby obliczyć orientacyjną potrzebną moc wymiennika ciepła do Państwa basenu, należy skorzystać z poniższego wzoru:

[objętość basenu w m³] * (różnica temperatury wody docelowej i dopływowej) * 1,16 / oczekiwana ilość godzin do podgrzania

Przykład:

4m x 8m x 1,5 m = 48m³, temperatura docelowa wody 28°C, temperatura wody w sieci: 6°C, oczekiwany czas podgrzania z 6°C do 28°C = 48 godzin

48 * (28 - 6) * 1,16 / 48 = 25kW

Należy kupić wymiennik o mocy co najmniej 25kW, a optymalnie 45kW - ponieważ zgodnie z technicznymi parametrami wymienników ich wydajność zmienia się w zależności od parametrów zasilania wymiennika.
