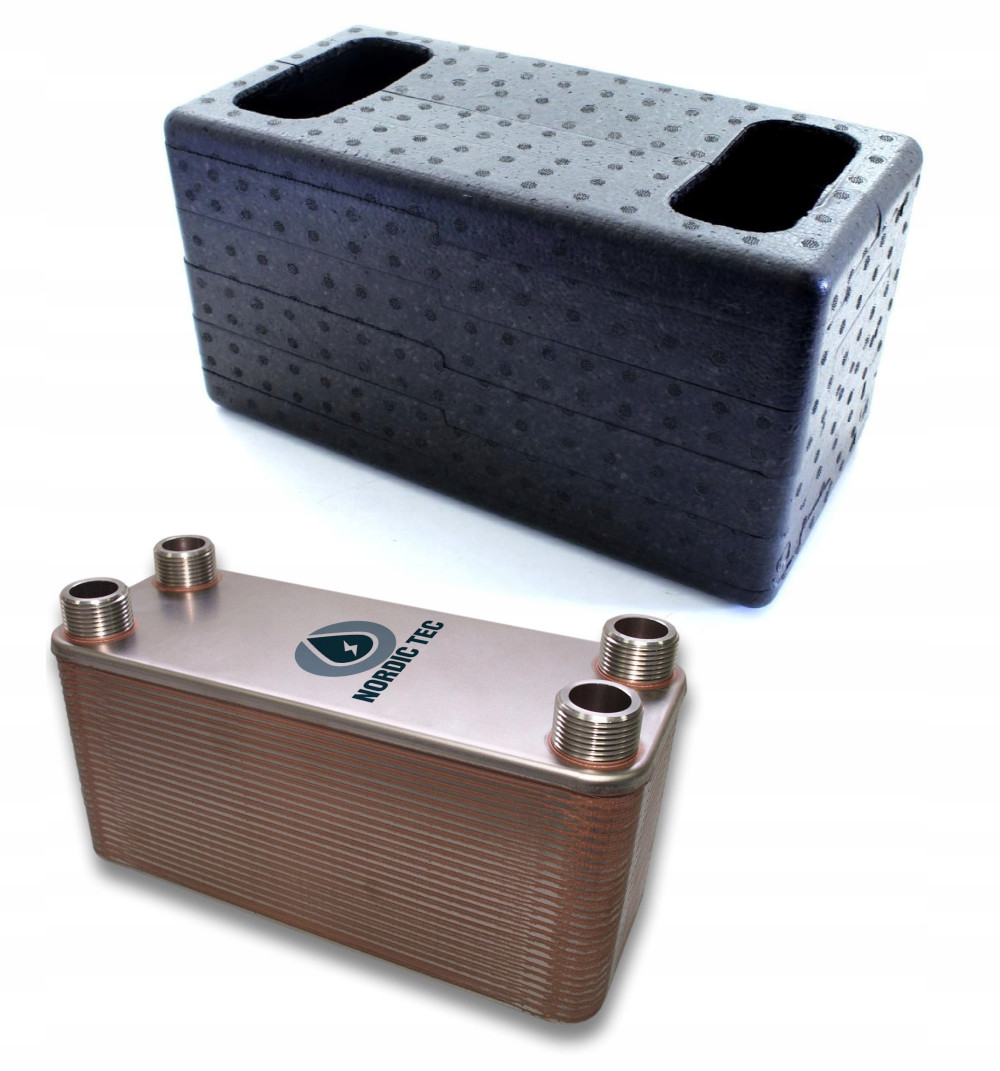

Wymiennik ciepła płytowy

NORDIC TEC Ba-32-50

przyłącza 4x 1"

z izolacją termiczną

Szczegóły techniczne:

•
  Stal nierdzewna 316L, lutowana miedzią 99,9% Cu



• Moc grzewcza - 50 do 110 kW

UWAGA - Moc nominalna jest mocą maksymalną, osiągalną przy wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia.

• Przyłącza: 4x 1"


• Ciśnienie robocze - do 30 bar


• Ciśnienie testowe - 45-60 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 12 m3/h


• Powierzchnia wymiany - 1,60 m2


• 100% nowy

* Certyfikowany - CE, TÜV

Wymiary wymiennika:

• Długość (A) - 286 mm


• Szerokość (B) - 116 mm


• Grubość (F) - 127 mm


• Rozstaw przyłączy (C) - 243 mm


• Rozstaw przyłączy (D) - 72 mm

Informacje nt izolacji polipropylenowej:

- Materiał - pianka na bazie polipropylenu

Jest to materiał izolujący znacznie lepiej niż tradycyjnie stosowana przez większość firm pianka poliuretanowa.

Przewodność cieplna materiału jest niższa niż rozpowszechnionych izolacji poliuretanowych.

- Grubość pianki - ok. 24mm

Znacznie grubsza od większości izolacji na rynku dzięki czemu zdecydowanie przewyższa inne izolacje pod kątem skuteczności. Większość izolacji dostępnych na rynku nie przekracza grubością 15-20mm, co powoduje, iż oferowana przez nas jest jedną z najgrubszych na rynku.

- Maksymalna temperatura pracy - 115°C

Wymiary izolacji:

A - 175mm, B - 358mm, C - 127mm, D - 310mm, E  -125mm, F - 58mm, G - 165mm

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury


• łatwość montażu i relatywnie prosta konstrukcja


• łatwość ewentualnego czyszczenia


• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
