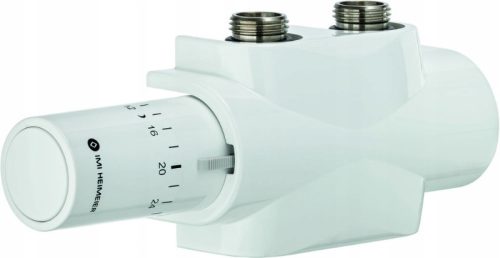

Zestaw termostatyczny Multilux 4

do grzejników z dwupunktowym przyłączem

z białą głowicą termostatyczną Halo

IMI HEIMEIER

NR KAT: 9690-27.800

Multilux 4 – zestaw do grzejników łazienkowych i uniwersalnych w

systemach 2-rurowych z dwupunktowym przyłączem.

Podłączenie środkowe z rozstawem 50 mm.

Multilux 4 – zestaw jest  idealny do montażu kątowego jak i prostego, a głowica termostatyczna może być zamontowana z lewej lub prawej strony.

Przy montażu z prawej, wkładka termostatyczna musi być zamieniona stronami z wkładką odcinająco-regulacyjną.

Zestaw Multilux 4 składa się z:

— Zaworu termostatycznego Multilux 4

— R1/2 przyłącza do grzejnika

— G3/4 przyłącza do grzejnika

— Kołpaków G3/4

— Obudowy, biała RAL 9016

— Głowicy termostatycznej Halo, biała 9016

CECHY WYRÓŻNIAJĄCE:

-Odpowiedni dla instalacji w wersji

kątowej i prostej

Do podłączenia ze ściany lub od

podłogi

-Głowica termostatyczna może być

zamontowana z prawej lub lewej

strony

Możliwość zamiany stronami wkładki

termostatycznej z regulacyjną

-Przyłącza zasilania i powrotu mogą

być ustawione w dowolny sposób

To umożliwia uniknięcie krzyżowania się linii połączeń

Funkcje: Regulacja, Bezstopniowa nastawa, Odcięcie

Wymiary: DN 15

Klasa ciśnienia: PN 10

Temperatura:

Max. temperatura robocza: 120°C, z obudową 90°C.

Min. temperatura robocza: -10°C.

Materiał:

Korpus zaworu: z odpornego na korozję brązu

O-ringi: guma EPDM

Grzybek zaworu: guma EPDM

Sprężyna powrotna: Stal nierdzewna

Wkładka zaworowa: Mosiądz, (PPS)

Wymiana wkładki zaworowej za

pomocą narzędzia montażowego bez

konieczności opróżniania instalacji.

Trzpień: ze stali nierdzewnej z podwójnym

O-ringiem uszczelniającym. Zewnętrzny

o-ring może być wymieniany pod ciśnieniem. Obudowa: ABS. Korpus zaworu oraz kształtki

połączeniowe są niklowane.

Podłączenie do grzejnika:

Adaptery do połączeń na gwint R1/2 oraz

G3/4. Kompensacja z tolerancją ±1,0 mm

za pomocą specjalnych nakrętek

i elastycznego systemu uszczelnienia dla

montażu bez naprężeń.

Podłączenie rur:

Gwint zewnętrzny G3/4 dla złączek

Rozstaw przyłącza zasilania 50 mm

zaciskowych do rur z tworzyw

sztucznych, miedzi, stali cienkościennej

i rur wielowarstwowych.

Połączenie z głowicą termostatyczną:

Gwint M30x1.5

Głowica termostatyczna Halo:

Głowica termostatyczna typu Halo z

zamkniętym koszem oraz termostatem

wypełnionym nieściśliwą cieczą.

Wysoka siła nastawcza, minimalna

histereza, optymalny czas zamykania.

Stabilna regulacja nawet z mniejszymi,

wyliczonymi wahaniami zakresu

regulacyjności (<1 K). Skala nastaw 8-28.

Ochrona przed zamarzaniem.

Zakres temperatury 6 °C do 28 °C.

Zestaw Multilux 4 jest stosowany w instalacjach 2-rurowych

do grzejników z podłączeniem dolnym w rozstawie

50 mm jak np. do grzejników łazienkowych, uniwersalnych itp.

Wersja 2-rurowa jest odpowiednia dla systemów grzewczych z

wymuszonym obiegiem o normalnym rozkładzie temperatury.

Stożek odcinająco/regulacyjny w zaworze termostatycznym

Multilux 4 umożliwia wykonanie nastawy wstępnej na powrocie

dzięki temu dostarczana jest odpowiednia ilość czynnika do

grzejnika.
