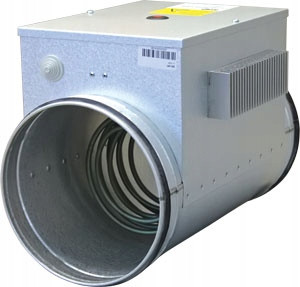

Elektryczne nagrzewnice kanałowe HAVACO ECH

Model ECH-100/12/1F

•
  Producent: HAVACO


•
  Model: ECH-100/12/1F

Opis

ECH to elektryczna nagrzewnica kanałowa bez wbudowanej automatyki. Regulacja mocy grzewczej nagrzewnicy może być realizowana za pośrednictwem zewnętrznego regulatora HRK. Nagrzewnice ECH są przystosowane do montażu w kanałach okrągłych. Występują w typowych średnicach wentylacyjnych od 100 do 500 mm i mocach od 0,3 do 24,0 kW.

Każda nagrzewnica posiada dwustopniowe zabezpieczenie przed przegrzaniem:

• I stopień przy 50st.C - reset automatyczny


• II stopień przy 100st.C - wymagany reset ręczny

Konstrukcja: Obudowa nagrzewnicy jest wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantuje wysoką odporność na korozję. Króćce przyłączeniowe są wykonane w tolerancji ujemnej i posiadają uszczelkę EPDM. Elementy grzejne są wykonane ze stali nierdzewnej AISI 304. Skrzynka przyłączeniowa posiada stopień ochrony IP44.

Zastosowanie: Nagrzewnice kanałowe są stosowane do podgrzewania czystego powietrza w instalacjach wentylacji bytowej, zwłaszcza w okresie jesienno-zimowym, a także w instalacjach przemysłowych, wymagających stałej temperatury nawiewanego powietrza. Nagrzewnice ECH sprawdzają się również jako nagrzewnice wstępne lub wtórne, uzupełniając instalacje oparte na centralach wentylacyjnych z odzyskiem ciepła.

Instalacja: Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozcji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon. Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s. Przepływ gazów wybuchowych lub agresywnych jest zabroniony. Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.

Podłączenie elektryczne: Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.
