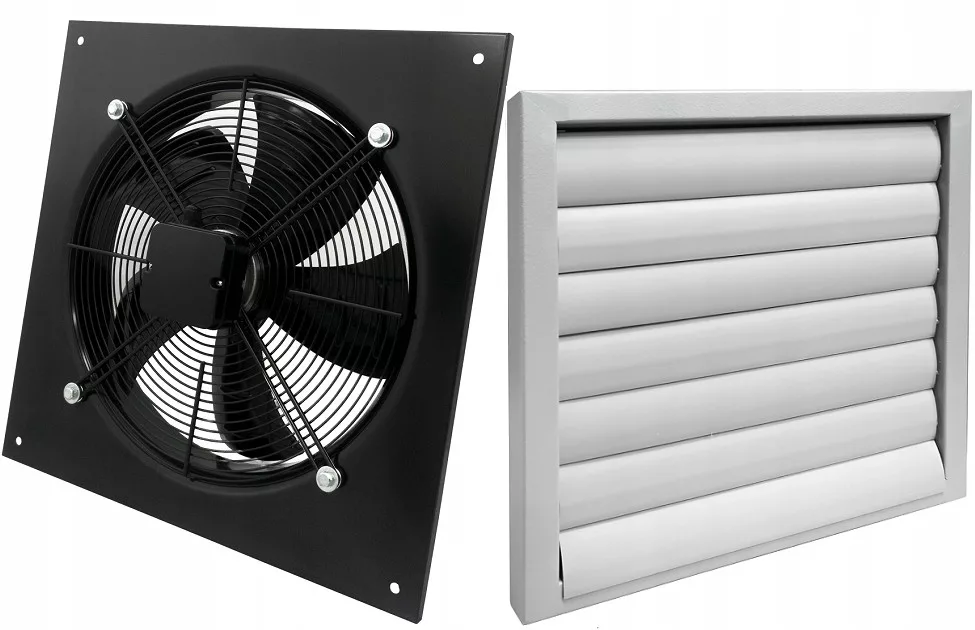

Wentylator ścienny wyciągowy WAX 450/W/4/5100S

W zestawie z żaluzją grawitacyjną

Dane techniczne

• Przepływ powietrza max: 5200 m3/h



• Pobór mocy max: 250 W



• Spręż max: 125 Pa



• Poziom hałasu w odległości 3m: 62 dB(A)



• Waga: 10 kg



• Średnica : 450 mm



• Zasilanie: 230 V/ 50 Hz



• Stopień ochrony: IP 54



• Temperatura pracy max: 60°C



• Kolor: Czarny



• Materiał: Blacha stalowa malowana proszkowo



• Producent: Harmann


Konstrukcja

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik- wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.

Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej pomalowanej na kolor czarny.Do płyty przymocowana jest

siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę

przyłączeniową.

Wentylatory przystosowane są do montażu w otworach przegród budowlanych i mogą być montowane wyłącznie od wewnątrz (po

stronie pomieszczeń).

W skład typoszeregu wchodzą modele:

a) WYCIĄGOWE o kierunku przepływu powietrza oznaczonym strzałką A->

b) NAWIEWNE o kierunku przepływu powietrza oznaczonym strzałką <-V

Wirnik

Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940

Napęd i sterowanie

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.

Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.

Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54.

Klasa izolacji F (155).

Wentylator przystosowany jest do napięciowej regulacji obrotów

Wszystkie wentylatory wyposażono w puszkę przyłączeniową.

Zastosowanie

Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych

i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.

Dane techniczne

Model                             Wydajność       Moc          Ilość obrotów     Ciśnienie styczne     Pobór prądu

WAX 250/W/2/1350S       1360 [m3/h]       95 [W]        2600 [obr/min]        120 [Pa]            0,43 [A]

WAX 300/W/4/1800S      1800 [m3/h]       90 [W]        1350 [obr/min]         95 [Pa]              0,42 [A]

WAX 350/W/4/2750S      2750 [m3/h]      135 [W]       1380 [obr/min]         90 [Pa]              0,6 [A]

WAX 400/W/4/3500S      3500 [m3/h]      190 [W]       1350 [obr/min]         100 [Pa]             0,9 [A]

WAX 450/W/4/5100S      5200 [m3/h]      250 [W]       1350 [obr/min]     125 [Pa]              1,15 [A]

WAX 500/W/4/6500S      6500 [m3/h]      420 [W]       1320 [obr/min]        140 [Pa]              2 [A]

WAX 550/W/4/7500S      7500 [m3/h]      550 [W]       1320 [obr/min]        140 [Pa]              2,5 [A]

WAX 630/W/6/9500S      9800 [m3/h]      520 [W]       900 [obr/min]         110 [Pa]                2,5 [A]

WAX 450/N/4/5100S      5200 [m3/h]      250 [W]       1350 [obr/min]        125 [Pa]               1,15 [A]

WAX 500/N/4/6500S      6500 [m3/h]      420 [W]        1320 [obr/min]       140 [Pa]                2 [A]

WAX 550/N/4/7500S      7500 [m3/h]      550 [W]        1320 [obr/min]       140 [Pa]                2,5 [A]

WAX 630/N/4/9500S      9800 [m3/h]      520 [W]        900 [obr/min]         110 [Pa]                2,5 [A]

Wymiary
