HÍVÁSJELZŐ + ÁLLVÁNY A LEMEZ KIFOGYÁSÁNAK ELLENŐRZÉSÉRE

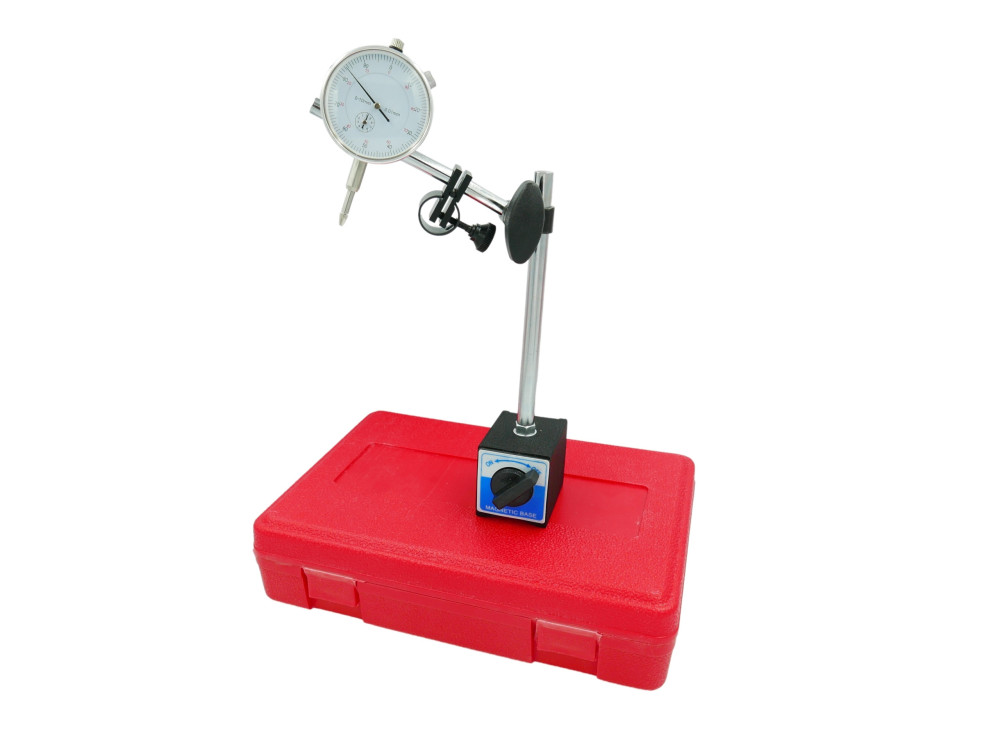

Zestaw pomiarowy do sprawdzania bicia w walizce do transportu i przechowywania:  Czujnik zegarowy + Baza magnetyczna z precyzerem

Czujnik zegarowy – element automatyki przemysłowej , który sprawdza geometryczny kształt danego elementu oraz prawidłowość przygotowania elementu do pracy na określonej maszynie .

Czujniki zegarowe, które umieszcza się na statywie. Znalazły one szerokie zastosowanie w pracach warsztatowych przy odbiorze końcowym oraz kontroli maszyn.

Czujniki zegarowe, które umieszcza się na statywie. Znalazły one szerokie zastosowanie w pracach warsztatowych przy odbiorze końcowym oraz kontroli maszyn.

Dzięki naszemu zestawowi zmierzysz m.in.: bicie tarcz hamulcowych, kół pasowych, piast, wałów itp.

Znajdzie zastosowanie wszędzie tam gdzie potrzebujesz dokonać pomiaru odchyłki / bicia na powierzchni.

• Czujnik posiada pierścień dzięki któremu szybka nie wypada z zegara podczas drgań ( ważne rzecz przy instalowaniu zestawu na maszynach pracujących / drgających)


• Czytelny zegar


• Dokładny pomiar


• Mocowanie czujnika: za trzpień pionowy lub tylne uch

• Płynna regulacja - dojazd czujnika sprężyną - precyzerem


• Regulacja statywu na przegubie środkowym oraz przegubie przy czujniku


• Solidna obudowa zegara

• Mocna pryzma magnetyczna


• Mocowanie pryzmy od: dołu i tyłu


• Urządzenie nie potrzebuje zasilania (przekręcając ON/OFF i pole magnetyczne wytwarza się samoczynnie)

Specyfikacje:

• Statyw:

- wysokość całego statywu wraz z podstawą magnetyczną około 40 cm

- każde z ramion blokowane oddzielnie (długość ramienia około 16 cm)

- wymiary podstawy: 5 x 6,5 x 5,5 cm

- statyw posiada sprężynę / precyzer

• Czujnik zegarowy:

- zakres pomiaru: 0-10 mm

- podziałka / odczyt 0,01mm

- trzpień montażowy Φ 8 mm / tylne ucho z otworem Φ 6 mm

- średnica tarczy zegara Φ 55 mm

Zestaw zawiera:

1. Czujnik zegarowy 0-10 mm / 0,01 mm


2. Baza magnetyczna (statyw do czujnika)


3. Walizka do przechowywania / transportu
