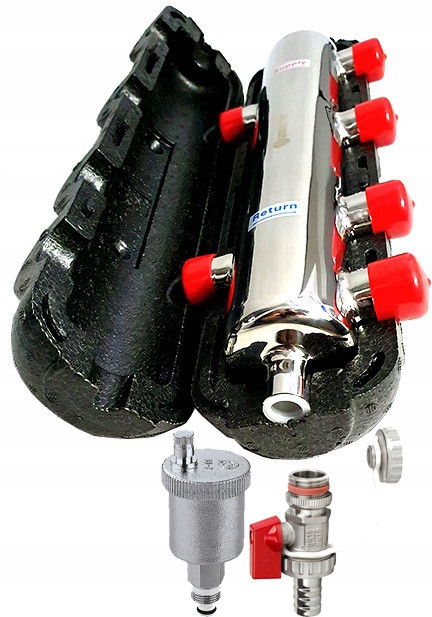

Sprzęgło hydrauliczne z izolacją

SL100 6x 1" 70kW

+ zawór odpowietrzający

+ zawór spustowy

Numer katalogowy: SL100

Sprzęgło hydrauliczne SL 100 służy do rozdzielenia hydraulicznego obiegów pompowych w instalacjach zgodnych z PN-EN 12828.

Sprzęgło hydrauliczne zapewnia separację obiegów pompowych - obiegu pompowego źródła bądź dwóch źródeł ciepła oraz obiegów pompowych instalacji grzewczej.

Dzięki zastosowaniu sprzęgła zapewniamy właściwe warunki hydrauliczne pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych.

Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

moc: max 70 kW

przyłącza: GZ G1''

maksymalna temperatura: 95°C

maksymalne ciśnienie: 10 bar

Przyłącza do instalacji GZ G1”

Przyłącza osprzętu GW G1/2”

Przepływ max 4,0 m3 /h

Moc max 70 kW przy ΔT = 15K

Ciśnienie nominalne zestawu PN6

Temperatura pracy zestawu max 95°C

Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) PN16

Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max 110°C

Stężenie glikolu max 50%

Korpus sprzęgła stal nierdzewna ocynkowana

Izolacja polietylenowa

Sprzęgło hydrauliczne SL100 składa się ze stalowej ocynkowanej belki, oraz ocieplenia z pianki izolacyjnej w zestawie. Sprzęgło podłączamy do instalacji grzewczej przy użyciu gwintów zewnętrznych 1”.
