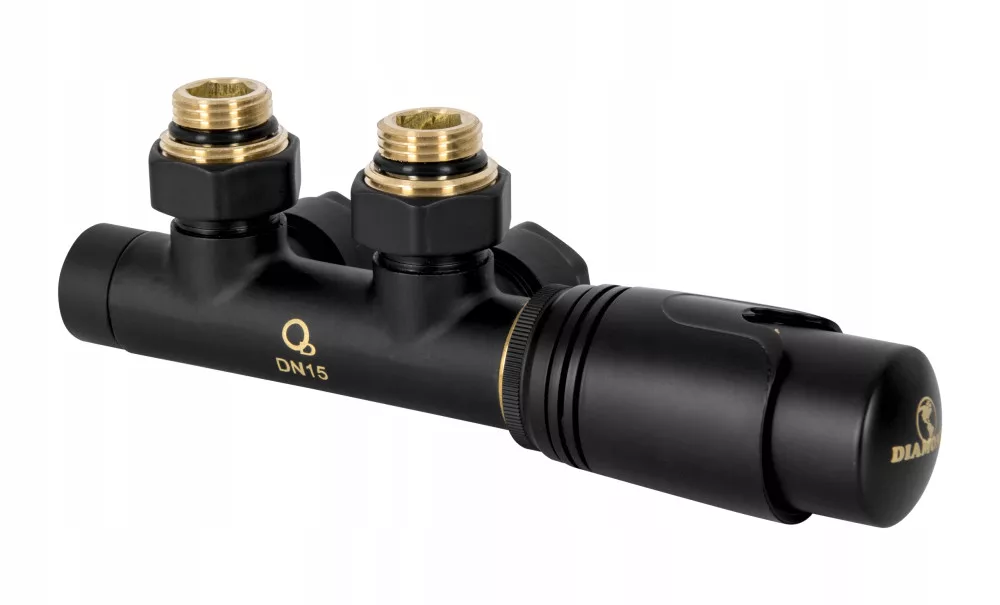

Zestaw do dolnego podłączenia typu DUOPLEX , UNIWERSALNY - lewy, prawy, kolor Czarny

KOLOR CZARNY MATOWY

PRZYŁĄCZA DO GRZEJNIKA : 1/2"

Przyłącze do instalacji : na rurę pex fi 16mm , oraz na rurę miedzianą fi 15mm - złączki w zestawie

GŁOWICA TERMOSTATYCZNA M30 X 1,5

ZALECANA SIŁA DOKRĘCENIA ZAWORÓW: 13-15 NM.

WIELKOŚĆ NOMINALNA: DN 15

TYP GŁOWICY: CIECZOWA

MAKSYMALNE CIŚNIENIE: 1 MPa

MAKSYMALNA TEMPERATURA: 110°C

Głowicę w zaworze można przekładać na drugą stroną - zestaw uniwersalny - lewy / prawy

SPOSÓB MONTAŻU:

DO PRZEŁOŻENIA GŁOWICY Z PRAWEJ NA LEWĄ W ZAWORZE TYPU DUOPLEX NALEŻY UŻYĆ KLUCZY NASADOWYCH:

DLA ZAWORU ZASILAJĄCEGO ROZMIAR KLUCZA 19 - DLA ZAWORU POWROTNEGO ROZMIAR KLUCZA 17KORPUS NALEŻY STABILNIE ZAMOCOWAĆ, NP. W IMADLE I ZABEZPIECZYĆ GO PRZED EWENTUALNYMI USZKODZENIAMI MECHANICZNYMI.

OD STABILNIE ZAMOCOWANEGO KORPUSU ODKRĘCAMY W LEWĄ STRONĘ ZAWÓR ZASILAJĄCY I ZAWÓR POWROTNY ORAZ ZAMIENIAMY JE STRONAMI. PRZEŁOŻONE ZAWORY DOKRĘCAMY W PRAWĄ STRONĘ.

Gyémánt szögletes termosztatikus készlet ART.431.ZEST.ZESP.CZ

Zestaw do dolnego podłączenia typu DUOPLEX , UNIWERSALNY - lewy, prawy, kolor Czarny

Głowicę w zaworze można przekładać na drugą stroną - zestaw uniwersalny - lewy / prawy

SPOSÓB MONTAŻU:

Rozstaw przyłącza : 50 mm , 5 cm
