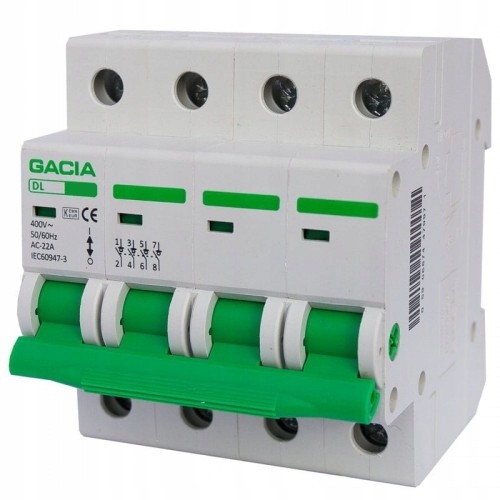

ROZŁĄCZNIK IZOLACYJNY 63A 4P FR304

DL GACIA

(TRÓJFAZOWY)

DANE TECHNICZNE:

Numer katalogowy - DL4P63A

Napięcie znamionowe - 400 V

Częstotliwość - 50/60 HZ

Prąd znamionowy - 63 A

Liczba biegunów - 4P

Znamionowy prąd zwarciowy - 12le/1s

Izolacja znamionowa (UI) - 500 V

Znamionowa odporność impulsowa (UIMP) - 600

Żywotność mechaniczna - 8500

Żywotność elektryczna - 1500

Moment dokręcenia zacisków - 3Nm

Maksymalny przekrój przewodów - 25mm²

Stopień ochrony - IP 20

Podłączenie szyny - grzebieniowa

Montaż - szyna DIN

Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem. Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem. Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Rozłącznik izolacyjny DL spełnia jednocześnie dwie funkcje:

- przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych.

- izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
