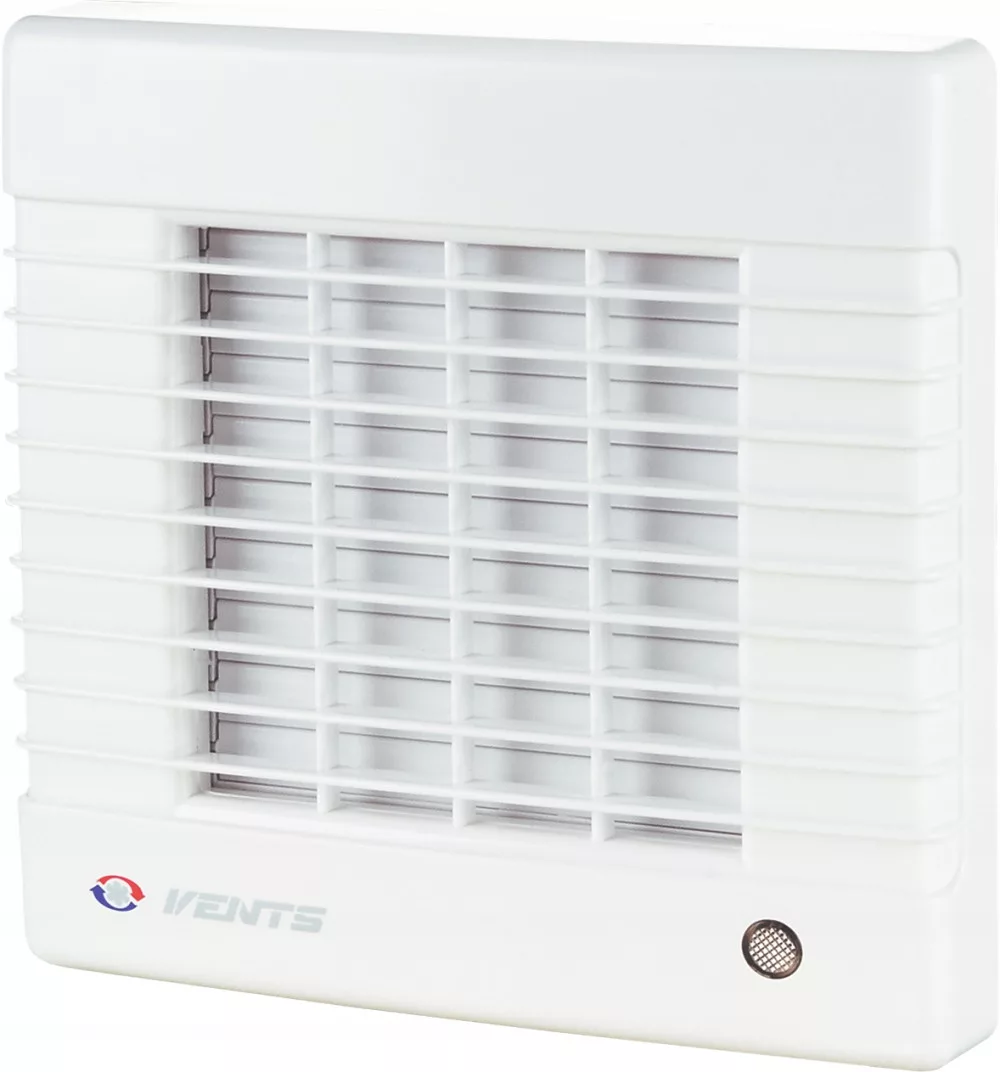

WENTYLATOR ŚCIENNY

VENTS 100 MA

automatyczna żaluzja

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 100 mm



• WYSOKA WYDAJNOŚĆ - 98 m3/h



• POBIERANA MOC - 18,0 W



• GŁOŚNOŚĆ - 34 dB(A) / 3 m



• AUTOMATYCZNA ŻALUZJA


•
  LAMPKA KONTROLNA OZNACZAJĄCA STAN PRACY WENTYLATORA


• RENOMOWANY PRODUCENT - VENTS



•
  AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)

Jeśli szukają państwo nowoczesnego, a zarazem optymalnie wydajnego wentylatora z automatyczną żaluzją zapobiegającą cofaniu się powietrza po wyłączeniu wentylatora, to produkt z serii MA firmy VENTS (wiodącego producenta wentylatorów na rynku europejskim) spełni na pewno państwa oczekiwania. Wentylatory z tej serii, dzięki zastosowanemu niezawodnemu silnikowi z zabezpieczeniem termicznym zapewni optymalną wentylację w pomieszczeniu. Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z wysokiej jakości UV-odpornego ABS-u). Dodatkowo wentylatory z tej serii posiadają lampkę kontrolną sygnalizująca stan pracy wentylatora.

OPIS

Nowoczesny wentylator wyciągowy ze stylowym wzornictwem przeznaczony do stosowania w pomieszczeniach takich jak kuchnie, pokoje dzienne, garderoby i inne pomieszczenia mieszkalne. Maksymalna wydajność w połączeniu z nowoczesnym wzornictwem zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza. Charakterystyczną cechą wentylatorów z tej serii jest nowoczesne wzornictwo, lampka kontrolna oraz mniejsza niż w standardowych wentylatorach, długość króćca wentylatora. Stopień ochrony IP 24 zapewnia idealne rozwiązanie do zastosowania w większości pomieszczeń mieszkalnych.

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska panewkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Automatyczna żaluzja - otwiera się (1.) po około 20 ÷ 30 sekundach po uruchomieniu wentylatora. Po zakończeniu pracy urządzenia żaluzja automatycznie się zamyka (2.).

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V



• Częstotliwość znamionowa - 50 Hz



• Pobierana moc - 18,0 W



• Wydatek powietrza - 98 m3/h



• Ciśnienie akustyczne - 34 dB(A)/3m



• Ciśnienie statyczne - 35 Pa



• Pobór prądu - 0,085 A



• Obroty silnika - 2300 obr./min.



• Max. temperatura pracy - 45 °C



• Stopień ochrony - IP24



• Waga - 0,65 kg


WYMIARY [mm]

• Ø D - 100



•
  ⎕ B - 165x165 (wymiary zewnętrzne)


• B1 - 150 (wymiary montażowe)


• B2 - 150 (wymiary montażowe)


• H - 150 (wymiary montażowe)


• L - 92



• L1 - 32


SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna dwużyłowa biegnąca od włącznika do wentylatora.

•
  S - Włącznik (np. od światła)


•
  L - Napięcie (podłączone na stałe)


•
  N - Neutralny (zero)

PRZYKŁAD MONTAŻU
