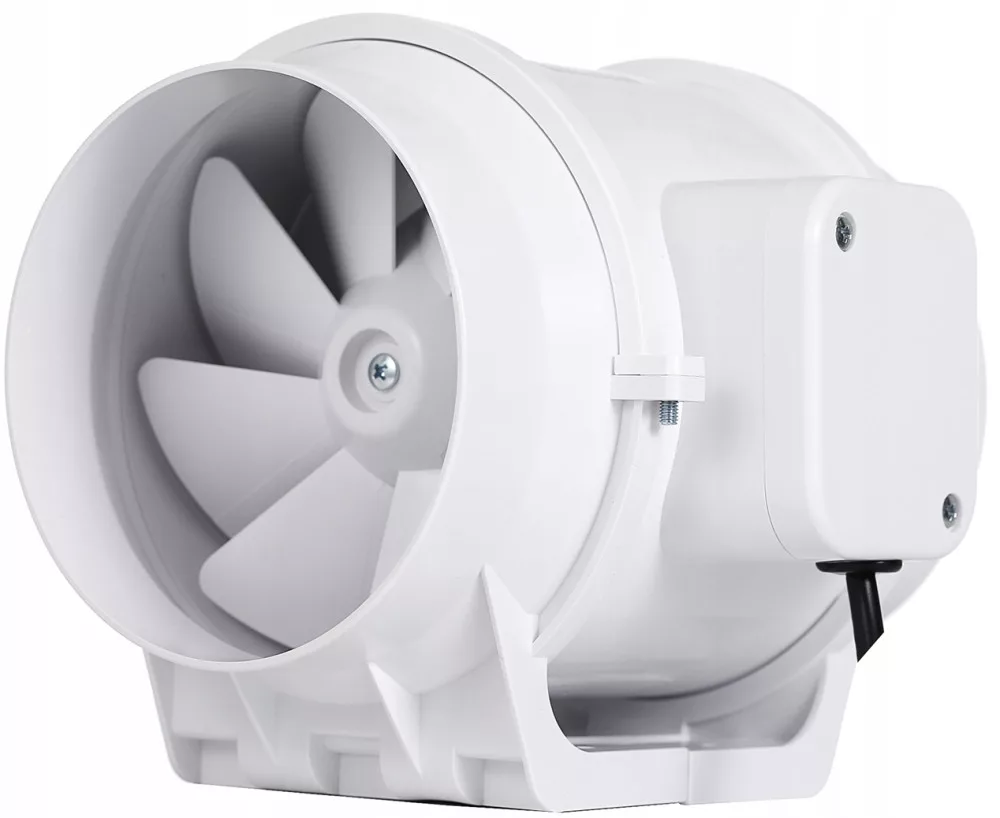

Wentylator kanałowy EMAX 100/170

• Wysoka wydajność: 170 m³/h,



• Temperatura pracy: max 60°C



• Łatwy i szybki montaż

Zastosowanie

Wentylator kanałowy stosowany w instalacjach wywiewnych i nawiewnych. Możliwość montażu pionowego i poziomego.

Model ten stosować można w pomieszczeniach o niskim stopniu zapylenia, takich jak pomieszczenia użyteczności publicznej (sklepy, restauracje, bary), pomieszczenia sanitarne, lokale mieszkalne oraz obiekty przemysłowe (hale, magazyny, warsztaty, garaże).

Dane techniczne

• Średnica przyłączeniowa: 100 mm;



• Wydajność: 170/133 m3/h;



• Prędkość obrotowa: 2600/2100 RPM;



• Ciśnienie: 125/105 Pa;



• Poziom hałasu: 31/26 dB(A);



• Moc: 35/20 W;



• Napięcie: 230 V;



• Częstotliwość: 50 Hz;



• Maksymalna temperatura pracy: ~60°C;



• Waga: 1,30 kg;



• Producent: EBERG;



• Klasa izolacji: B;



• Stopień ochrony silnika: IP44;



• Silnik: AC (dwubiegowy);



• Możliwość regulacji: napięciowa.


Konstrukcja

Kanałowy, diagonalny wentylator o unikalnej aerodynamicznej obudowie. Wytrzymała konstrukcja, wykonana z wysokiej jakości materiałów- ABS podlegającemu recyklingowi, umożliwia osiągnięcie wysokich parametrów pracy przy jednocześnie niskim poziomie hałasu oraz niewielkim poborze mocy elektrycznej.

Specjalnie zaprojektowana obudowa składa się z trzech podstawowych elementów: podstawy montażowej, zespołu silniko-wirnika z wbudowaną puszką podłączeniową oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych, które dodatkowo ułatwiają konserwację wentylatora.

Wysokiej jakości łożyska kulowe

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44



• Klasa izolacyjności – B


W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

Wentylator z silnikiem 2 biegowym

Ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania osobnego przełącznika biegów , lub

regulatora obrotów - zakres regulacji 70 - 100 %

Łatwy i szybki montaż

Wymiary

• a - 188 mm


• b - 102 mm


• c - 90 mm


• d - 78 mm


• e - 166 mm


• f - 246 mm


• g - 140 mm


• h - 97 mm

Charakterystyka pracy
