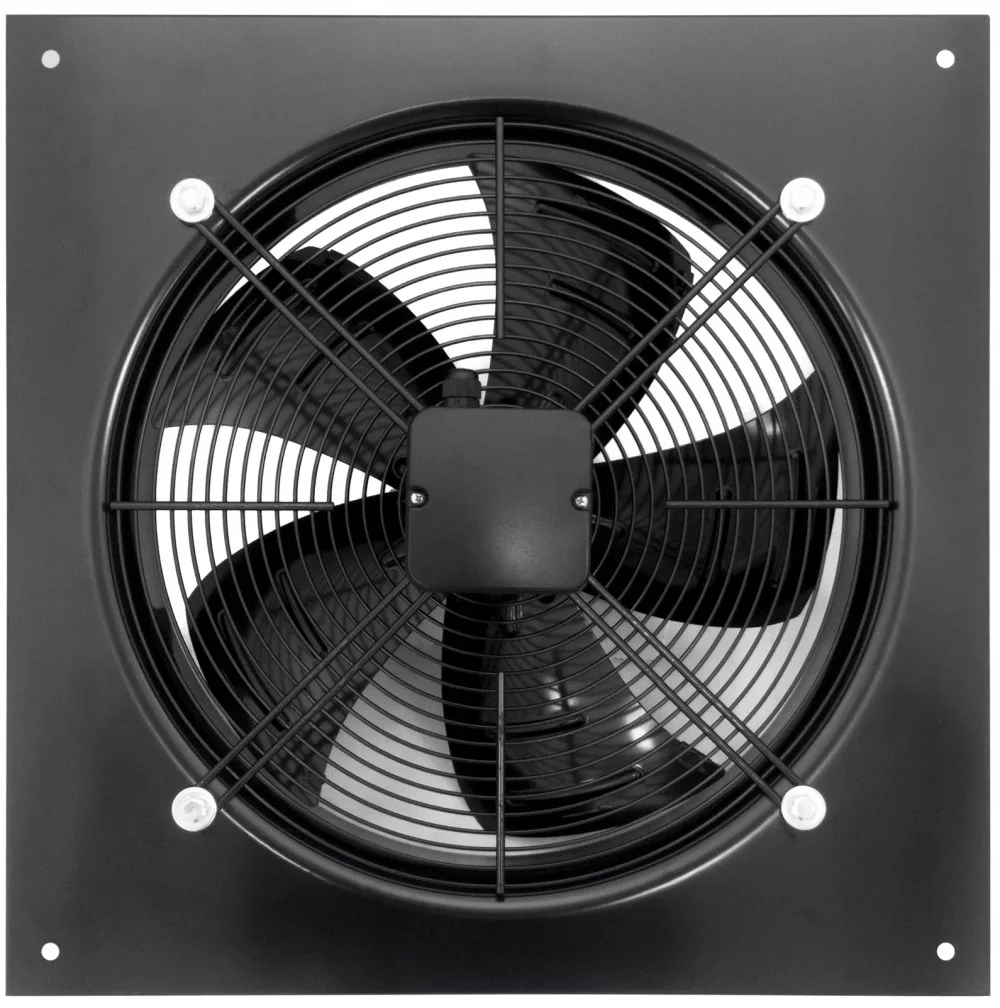

Wentylator ścienny wyciągowy WAX 300/W/4/1800S

Dane techniczne

• Przepływ powietrza max: 1800 m3/h



• Pobór mocy max: 90 W



• Spręż max: 95 Pa



• Poziom hałasu w odległości 3m: 52 dB(A)



• Waga: 5,2 kg



• Średnica : 300 mm



• Zasilanie: 230 V/ 50 Hz



• Stopień ochrony: IP 44



• Temperatura pracy max: 60°C



• Kolor: Czarny



• Materiał: Blacha stalowa malowana proszkowo



• Producent: Harmann


Konstrukcja

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik- wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.

Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej pomalowanej na kolor czarny.Do płyty przymocowana jest

siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę

przyłączeniową.

Wentylatory przystosowane są do montażu w otworach przegród budowlanych i mogą być montowane wyłącznie od wewnątrz (po

stronie pomieszczeń).

W skład typoszeregu wchodzą modele:

a) WYCIĄGOWE o kierunku przepływu powietrza oznaczonym strzałką A->

b) NAWIEWNE o kierunku przepływu powietrza oznaczonym strzałką <-V

Wirnik

Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940

Napęd i sterowanie

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.

Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.

Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54.

Klasa izolacji F (155).

Wentylator jest przystosowany do napięciowej regulacji obrotów

Wszystkie wentylatory wyposażono w puszkę przyłączeniową.

Zastosowanie

Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych

i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.

Wymiary

A - 380 mm

B - 149 mm

B1 - 60 mm

B2 - 15 mm

B3 - 74 mm

D1 - 10 mm

D2 - 300 mm

D3 - 355 mm

L - 430 mm
