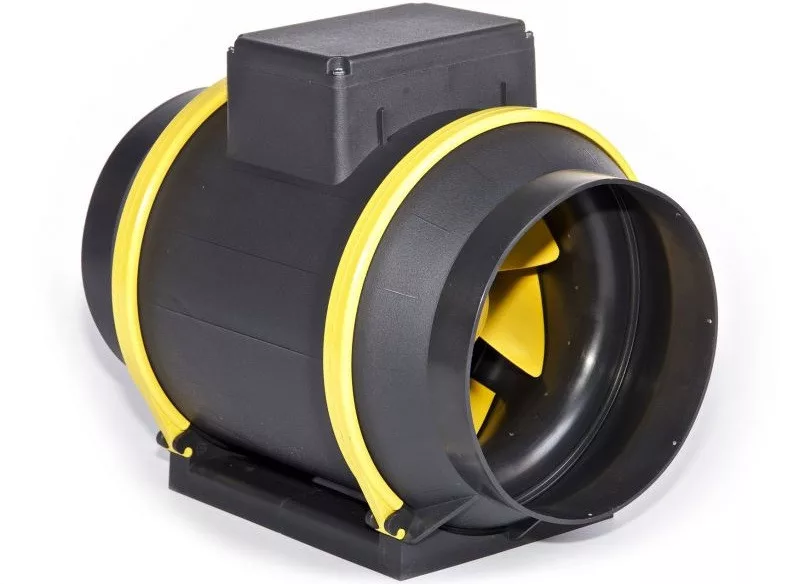

Wentylator kanałowy ML PRO 200/1200

ML PRO 200 trzybiegowy

Parametry techniczne ML PRO 200:

• Średnica przyłączeniowa - 199 [mm] (kanał 200mm)



• Liczba biegów: 3



• Maksymalna temperatura pracy: 50 ÷ 60°C w zależności od modelu



• Wydajność max: 1220 m3/h



• Spręż max: 360 Pa



• Zasilanie: 230 V



• Temperatura pracy max: Do 60 st.C



• Obroty max: 2850 obr/min



• Regulowany silnik: TAK



• Waga: 4 kg



• Producent: HARMANN


Główne zalety:

• Diagonalny wirnik - do 50% lepsza sprawność.


• Demontowalne króćce - prosty montaż.


• 3 biegowy silnik - prosta regulacja.

Opis produktu

Wentylatory ML PRO wyposażono w specjalnie wyprofilowany wirnik diagonalny. Dodatkowe trójwymiarowe kierownice ograniczają burzliwość strumienia powietrza, oraz wyrównują prędkości przepływu w całym przekroju za wentylatorem. Zastosowane elementy aerodynamiczne znacznie redukują opory przepływającego powietrza, dzięki czemu wentylatory ML PRO osiągają jedne z najwyższych wartości sprawności w swojej klasie oraz charakteryzują się cichą pracą.

Obudowę wykonano z wysokiej klasy tworzywa PPGF30 (polipropylen z dodatkiem 30% włókna szklanego, kolor RAL7012), odpornego na korozję oraz czynniki atmosferyczne.

Urządzenie składa się z trzech głównych elementów: płyty montażowej, zespołu silniko-wirnika ze zintegrowaną puszką podłączeniową, oraz króćców przyłączeniowych. Całość połączono za pomocą dwóch uchylnych klamer.

Montaż wentylatorów można wykonać w dowolnej pozycji, a zespół silniko-wirnika obracać pod dowolnym kątem. Takie rozwiązanie konstrukcyjne ułatwia również czyszczenie oraz konserwację urządzeń, gdyż dostęp do poszczególnych elementów nie wymaga demontażu kanałów wentylacyjnych.

Wirnik

• W wentylatorach ML PRO zastosowano unikalny wirnik diagonalny wyprofilowany trójwymiarowo wykonany z tworzywa sztucznego.


• Wirniki wyważane dynamicznie w dwóch płaszczyznach (G6.3 DIN ISO 1940).


• Łopatki umieszczono na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część wirnika zwiększając sprawność ogólną pracy urządzenia.

Napęd i sterowanie

• Napęd stanowią trzybiegowe silniki elektryczne przeznaczone do sterowania za pomocą przełącznika biegów.


• Opcjonalnie istnieje możliwość napięciowej regulacji prędkości obrotowej na najwyższym biegu za pomocą regulatorów transformatorowych.


• Zasilanie jednofazowe 230V, 50Hz.


• Silniki posiadają zintegrowane zabezpieczenie termiczne z resetem automatycznym.


• Stopień ochrony IPX4, klasa izolacji F.

Zastosowanie

• Systemy wentylacji ogólnej budynków mieszkalnych, domów jednorodzinnych, budynków użyteczności publicznej, biur, sklepów, magazynów itp.

Wymiary

• A - 280,2 mm



• B - 163,5 mm



• C - 251,7 mm



• Ød - 199  mm



• ØD - 245,8  mm



• ØE - 4 x 5 mm



• F - 325 mm



• G - 25 mm



• H - 120 mm



• I - 125 mm


Dane techniczne

• Przepływ maksymalny - 1220 m³/h



• Masa - 4 kg



• Średnica - 250 mm



• Lpa Poziom ciśnienia akustycznego - 52 dB(A)



• Częstotliwość nominalna - 50 Hz



• Ilość faz- 1



• Napięcie nominalne - 230 V



• Natężenie prądu - 0.6 A



• Prędkość obrotowa - 2850 1/min



• Moc nominalna - 117 W



• Spręż maksymalny - 360 Pa



• Typ silnika - AC
