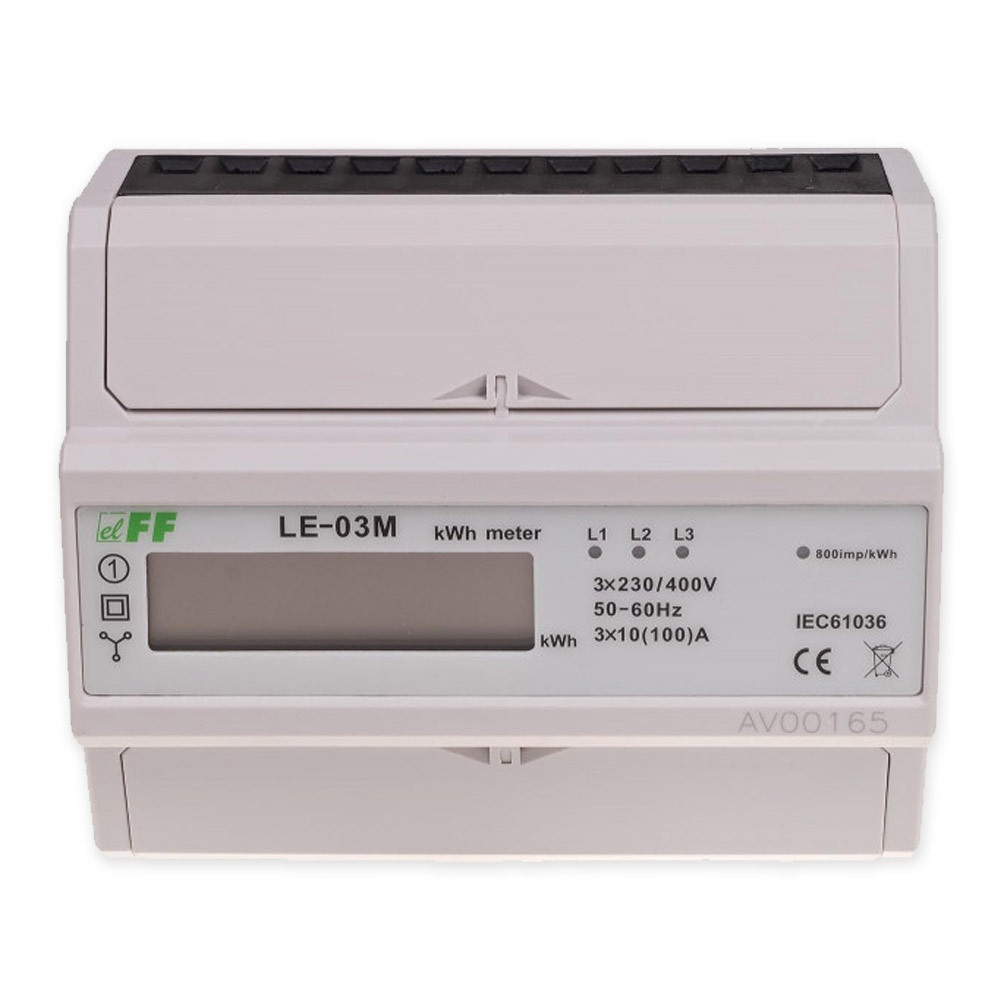

INTELIGENTNY LICZNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ Z KOMUNIKACJĄ SZEREGOWĄ I OPROGRAMOWANIEM NA KOMPUTER PC DO SIECI TRÓJFAZOWEJ F&F LE-03M

• Producent: F&F Pabianice



• Oznaczenie producenta: LE-03M



• Typ: trójfazowy



• Porty: RS-485



• Protokół komunikacyjny: MODBUS RTU



• Zgodność: Dyrektywa MID 2014/32/EU



• Napięcie odniesienia: 3×400 V+N



• Prąd bazowy: 10 A



• Prąd maksymalny: 100 A



• Minimalny prąd mierzony: 0,04 A



• Dokładność pomiaru zgodnie z IEC61036: klasa 1



• Pobór własny licznika: 10 VA; 2 W



• Zakres wskazań liczydła: 0÷999999,9 kWh



• Stała licznika: (1,25 Wh/imp) 800 imp/kWh



• Sygnalizacja sczytywania: LED czerwona



• Wyjście impulsowe SO+ SO-: otwarty kolektor



• Napięcie podłączenia SO+ SO-: maks. 30 V DC



• Prąd podłączenia SO+ SO-: maks. 27 mA



• Czas impulsu SO+ SO-: 34÷80 ms



• Przyłącze: zaciski śrubowe 25 mm²



• Temperatura pracy: -20÷55°C



• Wymiary: 7 modułów (122 mm)



• Montaż: na szynie 35 mm



• Stopień ochrony: IP20



• certyfikat CE



• Polski produkt!

LE-03M jest statycznym (elektronicznym), wzorcowanym miernikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Umożliwia zdalny pomiar i rejestrację pobranej energii elektrycznej poprzez przewodową sieć standardu RS-485.

Licznik LE pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości energii elektrycznej pobieranej przez każdą fazę. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy, a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfra po przecinku oznacza dziesiętne części kWh (0.1 kWh = 100 Wh)

Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu wskaźnika. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.

Uwaga! Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia. Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, uniemożliwiające zrobienie obejścia licznika.

OPROGRAMOWANIE:

LE Config. Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika. Program bezpłatny.

MeternetPRO. Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Meternet Program umożliwia zdalny odczyt poprzez sieć RS-485 wskazań maksymalnie 1000 wskaźników. Wymiana danych pomiędzy licznikami a aplikacją realizowane jest za pośrednictwem standardowego konwertera RS485 <-> USB lub serwera portu w sieci LAN (Ethernet). W przypadku sieci LAN z routerem ze statycznym adresem IP istnieje możliwość odczytu danych poprzez internet.
