Zawór RTL do ogrzewania podłogowego, NO: RTL-7

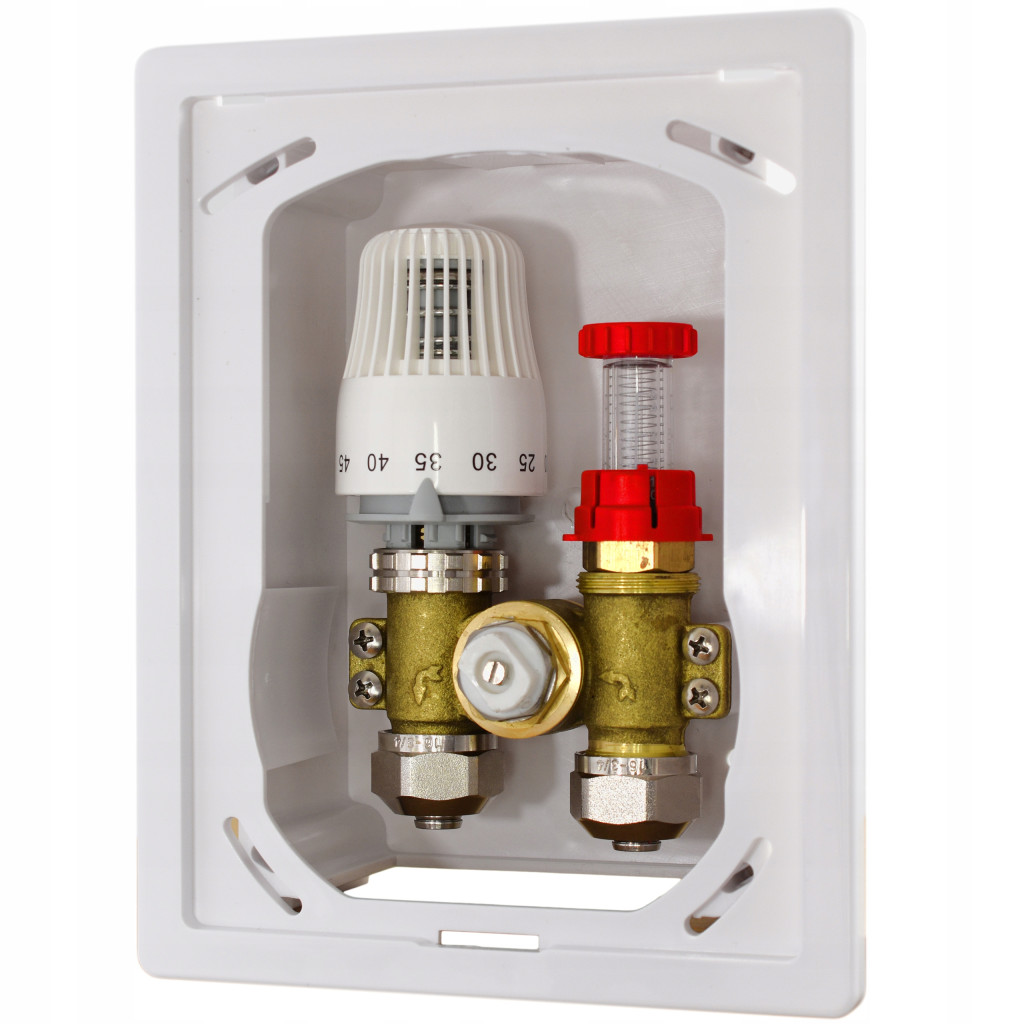

Kasetowy ogranicznik temperatury do ogrzewania podłogowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, zaworu termostatycznego z wkładką UBG o zwiększonym przepływie, odpowietrznika. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę.

Pod "1"głowica RTL

Pod "2" uchwytu montażowe do ściany i gk

Dane techniczne:

•
  Przyłącze: 3/4"


•
  Zakres nastawy: 20...50°C


•
  Ciśnienie robocze: 10bar


•
  Kolor: biały-kremowy


• Wymiary:


•
  kaseta: 177x145mm głębokość: 62mm


•
  drzwiczki: 220x174mm


•
  Medium: woda

OPIS:

1. Zawór RTL

2. Kluczyk do rotametru

3. Rotametr z zabezpieczeniem

4. Odpowietrznik

5. Przyłącze PEX 16 - w zestawie

6. Przyłącze PEX 16 - w zestawie

Opis działania:

Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody na powrocie z grzejnika w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe.

W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.

RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik zaworu. Jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka, jeśli temperatura jest wyższa, regulator się otwiera.

Pływające ramki pozwalające zamaskować nieprecyzyjny montaż.
