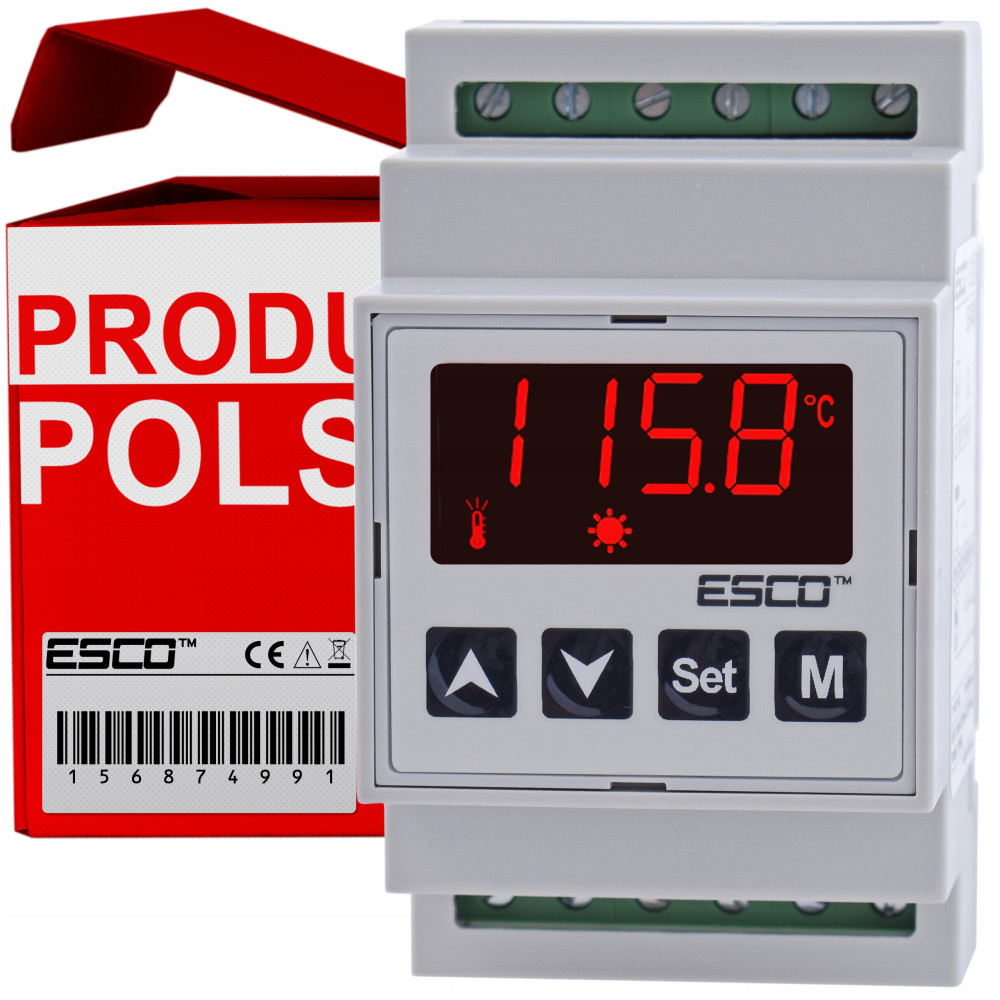

Regulator temperatury na szynę DIN, uniwersalny z funkcją grzanie/chłodzenie i alarmem MIN i MAX, NO: ES10D

Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe dużej mocy 20A (maksymalne obciążenie rezystancyjne 4500W/20A/230~). Tryb pracy: "grzanie" lub "chłodzenie" ustawia się w menu.

Montaż w rozdzielni elektrycznej na szynę DIN TH-35.

• Zakres pomiarowy -50,0...+150,0°C



• Pomiar i nastawa z dokładnością 0,1°C



• Dokładność regulacji temperatury (histereza) ustawiana od 0,1°C do 20,0°C


• Dwa ALARMY temperatury MAX i MIN (sygnalizacja dźwiękowa)


• Czujnik temperatury ze stali nierdzewnej GRATIS



• Wyjście dużej mocy 4,5kW/20A/230V



• Atrakcyjny wyświetlacz z graficznymi ikonami


• Pamięć nastaw i ustawień po zaniku zasilania

Zasilanie: Standard to 230V~ +/-15%

Istnieje możliwość zamówienia regulatora w wersji

• na 12VAC/DC lub 24VAC/DC (12V - 12,30 zł , 24V - 36,90 zł)


• opcjonalnie może zostać wyposażony w wyjście SSR 12V (15zł brutto)

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

• - grzejniki elektryczne, piece


• - kable grzewcze, systemy przeciwoblodzeniowe


• - inkubatory, terraria, akwaria


• - bojlery, podgrzewacze, itp.


• - pompy C.O. i C.W.U.

oraz chłodzenia:

• - lodówki, zamrażarki, lady chłodnicze


• - wentylatory, schładzalniki


• - agregaty samochodowe (wersja na 12V lub 24V), itp.

Zasilanie: 230VAC +/-15% (standard) lub 12VAC/DC(+12,30zł) lub 24VAC/DC(+40zł)

Regulacja.

Regulator służy do utrzymywanie temperatury T z zadaną histerezą T w urządzeniach chłodniczych lub grzewczych. Sterowanie elementem wykonawczym odbywa się przez wyjście przekaźnikowe, zaś pomiar temperatury dokonywany jest przy pomocy czujnika temperatury. Zasada działania regulacji temperatury przy grzaniu (rys.1) i chłodzeniu (rys. 2) .

Alarm temperatury!

Oryginalny regulator ESCO posiada dodatkową funkcję alarmu temperatury. W parametrach regulatora można ustalić górny i dolny próg alarmowy, po przekroczeniu którego, zostanie załączony alarm dźwiękowy.

Czujnik w zestawie GRATIS

Wykonany ze stali nierdzewnej w klasie szczelności IP67 (wodoodporny).

Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.

Dane techniczne:

Wejście:

• czujnik temperatury NTC 5kOhm przy 25°C


• wejście cyfrowe, alarmowe

Zakres pomiarowy: -50...+150°C

Rozdzielczość: 0,1°C w całym zakresie

Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji: ON-OFF z regulowaną histerezą

Wyjście regulacyjne:  20A/4,5kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

• - alarm temperatury MIN i MAX



• - dźwiękowa sygnalizacja alarmu temperatury i awarii czujnika


• - funkcja SMART



• - odszranianie dla aplikacji chłodniczych

Montaż: szyna DIN TH-35

Zasilanie: 230VAC +/-15% (standard) lub 12VAC/DC(+12,30zł) lub 24VAC/DC(+40zł)

Opis panelu przedniego.

1. Wyświetlacz temperatury


2. Wskaźnik jednostki temperatury


3. Wejście do menu parametrów konfiguracyjnych


4. Przycisk nastawy temperatury


5. Przycisk zmniejszający wartość


6. Przycisk zwiększający wartość


7. Sygnalizacja nastawy temperatury


8. Sygnalizacja wyjścia chłodzenia


9. Sygnalizacja wyjścia grzania


10. Sygnalizacja procesu odszraniania


11. Sygnalizacja stanów alarmowych

Regulator montowany na szynę DIN TH-35

Regulator zajmuje na szynie szerokość 3 (trzech) modułów.

WAŻNE: Produkt ORYGINALNY, zaprojektowany w POLSCE, przystosowany do naszych realiów, a w szczególności energooszczędnych systemów OGRZEWANIA (a nie Chiński, sterownik chłodniczy adaptowany "na siłę" z funkcjami odszraniania i opóźnieniami załączania rzędu 3 minut).

Dzięki regulatorowi ESCO można oszczędzić do 30% energii.

Tylko ORYGINAŁ ma:

• - logo ESCO



• - certyfikat CE



• - wodoodporny czujnik ze stali nierdzewnej w zestawie (a nie, czujnik z mosiądzu niklowanego bez ochrony przed wilgocią)


• - bezawaryjne, dotykowe klawisze silikonowe (a nie, zwykłe ze stykami)


• - funkcję ALARMU temperatury (można ustawić dwie dodatkowe nastawy: alarm dolny i alarm górny, po przekroczeniu których zostanie załączony alarm dźwiękowy)


• - funkcję SMART (szybka zmiana temperatury strzałkami góra/dół)


• - pomiar 3 razy na sekundę i dokładność 0,5°C



• - możliwość zmiany rozdzielczości wyświetlania temperatury i wyłączenia sygnalizacji dźwiękowej
