Elster KZ-010236 vezérlő

DOKONUJĄC ZAKUPU NA TEJ AUKCJI KUPUJESZ STEROWNIK BEZPOŚREDNIO OD PRODUCENTA ELSTER !

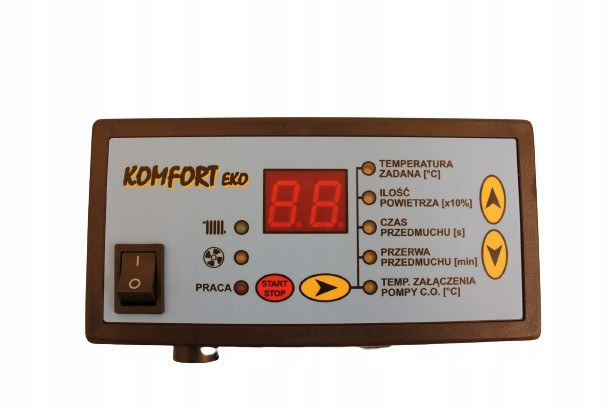

Model: KOMFORT

Sterowanie proporcjonalne!!!

(Płynna regulacja obrotów dmuchawy)

Zastosowanie:

Sterownik Komfort jest uniwersalnym, mikroprocesorowym regulatorem temperatury wody w kotłach centralnego ogrzewania opalanych węglem, miałem węglowym, brykietem, drewnem, zapewniającym sterowanie automatyczne dmuchawą oraz pompą cyrkulacyjną. Właściwy dobór algorytmu sterowania zapewnia optymalizację procesu spalania oraz bezpieczeństwo użytkowania układu grzewczego.

Parametry regulatora:

- dokładność pomiaru temperatury1°C

- zakres nastaw temperatury

(parametr ten określa jaka powinna być temperatura wody w kotle)

35-90°C- temperatura zgłoszenia alarmu:- programowego92°C- sprzętowego92°C

- czas przedmuchu

(decyduje o czasie załączenia dmuchawy w trybie nadzoru)

5-30s

- przerwa przedmuchu

(decyduje o przerwie załączenia dmuchawy w trybie nadzoru)

1-20min- temperatura załączenia pompy cyrkulacyjnej30-65°C- temperatura wyłączenia regulatora25°C

- zakres pracy ciągłej

(zakres temperatury w trybie regulacji, kiedy wyznaczane jest sterowanie proporcjonalne do różnicy temperatur: zadanej i bieżącej. Decyduje o warunkach spalania)

1-10°C- czas rozbiegu3min- wydajność dmuchawy dla procesu20-100%

- wydajność dmuchawy dla przedmuchu w procentach wydajności dmuchawy dla procesu

(współczynnik określający maksymalną wydajność dmuchawy dla całego procesu.)

70%

Zasada działania regulatora

Regulator temperatury wody w kotle miałowym może pracować w jednym z sześciu trybów: rozpalanie, regulacja, nadzór (zapalona zielona lampka sygnalizująca stan pracy), alarm, wygaszanie (lampka zielona pulsująca), wygaszenie zupełne (lampka zielona wygaszona). Pompa cyrkulacyjna załączana jest z chwilą osiągnięcia przez wodę temperatury ustawionej jako parametr dodatkowy TEMPERATUTA ZAŁĄCZENIA POMPY (nastawa fabryczna 30°C) nie większej jednak niż TEMPERATURA ZADANA i wyłączana przy temperaturze o 5°C niższej.

Dodatkowo pompa działa w zakresie temperatur od 0°C do 7°C realizując funkcję przeciw zamrożeniową.

• ROZPALANIE.

Jeżeli układ znajduje się w trybie wygaszania zupełnego to przez naciśnięcie klawisza START układ przechodzi do trybu rozpalania. Zostaje włączona dmuchawa, która zwiększa swoje obroty stopniowo (przez 3 minuty) aż do osiągnięcia wartości maksymalnej (w zależności od parametru MOC DMUCHAWY).

Po osiągnięciu temp. zadanej pomniejszonej o zakres regulacji regulator przechodzi do trybu regulacji. Rozpalanie można zakończyć w dowolnym momencie, naciskając klawisz STOP, przechodząc do trybu wygaszania.

• REGULACJA.

Podczas trybu regulacji, jeżeli temperatura wody jest mniejsza od temperatury zadanej pomniejszonej o ZAKRES PRACY CIĄGŁEJ, regulator pracuje z maksymalną wydajnością. Kiedy temperatura przekroczy ten próg, regulator wyznacza sterowanie dmuchawy proporcjonalne do różnicy temperatur ZADANEJ i bieżącej. Jeżeli temperatura wody przekroczy TEMPERATURĘ ZADANĄ, regulator przejdzie do trybu nadzoru. Przejście do trybu wygaszania jest możliwe, gdy temperatura wody będzie mniejsza o 10°C od TEMPERATURY ZADANEJ i zostanie naciśnięty klawisz STOP.

• NADZÓR.

Jeżeli temperatura wzrośnie powyżej temperatury zadanej regulator przechodzi do trybu nadzoru, w którym realizuje przedmuchy usuwające gazy spalinowe. CZAS i PRZERWA są programowane. Przedmuchy rozpoczynają się powolnym narastaniem (przez 5 s) obrotów dmuchawy aż do osiągnięcia 70% MOCY DMUCHAWY.

• ALARM.

Gdy temperatura wzrośnie do 92°C, regulator przechodzi do trybu alarmu, blokuje działanie dmuchawy pozostawiając załączoną pompę cyrkulacyjną. Tryb ten charakteryzuje się świeceniem czerwonej lampki alarmu i załączeniem sygnału dźwiękowego. Równocześnie zadziała układ zabezpieczenia sprzętowego odcinający dmuchawę i włączający pompę cyrkulacyjną. Regulator wyświetla na wyświetlaczu błąd c1. Jeżeli temperatura obniży się poniżej 91°C, układ samoczynnie przejdzie do trybu nadzoru.

• WYGASZANIE.

Ten stan jest sygnalizowany pulsującym świeceniem diody praca. Regulator wyłącza w tym trybie dmuchawę. Jeżeli temp. spadnie poniżej 30°C, to układ przejdzie w tryb wygaszania zupełnego. Z trybu wygaszania możliwe jest rozpoczęcie spalania przez naciśnięcie klawisza START.

WYGASZANIE ZUPEŁNE

W tym trybie regulator nie steruje dmuchawą. Możliwe jest rozpoczęcie palenia przez naciśnięcie klawisza START lub samoczynny wzrost temp. powyżej 30°C

Obsługa

Wentylatora

Pompy cyrkulacyjnej C.O.

Czujnika temperatury płaszcza kotła

BRAK MOŻLIWOŚCI PODŁĄCZENIA TERMOSTATU POKOJOWEGO

Podstawowe funkcje:

Automatyczna regulacja ilości powietrza

Regulacja temperatury załączenia pompy C.O.

Regulacja temperatury pokojowej na podstawie termostatu pokojowego.

Zabezpieczenia:

Programowane zabezpieczenie temperaturowe.

Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe.

Parametry techniczne:

Zasilanie 230V, 50Hz

Temperatura pracy 0-40°C

Pobór mocy 4W

Stopień ochrony IP 30

Certyfikat CE

Obciążalność wyjść:

Wentylator 100VA

Pompa cyrk. C.O. 100VA

Sterownik wraz z przewodem do podłączenia dmuchawy i pompy oraz czujnikiem temperatury. Wystarczy zamontować!!
